Réponse directe : La destratification dans un atelier industriel homogénéise la température de l’air en brassant la couche chaude accumulée sous le plafond vers la zone de travail. Le gradient thermique typique est de 1 °C par mètre de hauteur : dans un atelier de 8 m de haut, cela représente 7 à 8 °C de différence entre le sol et le plafond, soit 30 à 40 % de l’énergie de chauffage perdue. Les destratificateurs (brasseurs de plafond HVLS) réduisent ce gradient à moins de 2 °C, générant 15 à 25 % d’économies sur la facture de chauffage. Le dimensionnement standard préconise 1 destratificateur pour 500 à 800 m³ de volume d’atelier à 6 m de hauteur. Pour les applications CEE, la fiche IND-UT-135 permet de valoriser l’installation de destratificateurs dans l’industrie. Pour le principe général de la destratification, consultez notre article sur la destratification d’air et économies de chauffage.
Points clés à retenir
- Gradient thermique dans un atelier industriel : 1 °C par mètre de hauteur — 7 à 8 °C perdus sous plafond dans un atelier de 8 m
- Économies de chauffage par destratification : 15 à 25 % selon la hauteur (plus la hauteur est grande, plus les économies sont importantes)
- Règle de dimensionnement : 1 destratificateur (1,2 m de diamètre) pour 500 à 800 m³ de volume à couvrir
- Débit de brassage cible : 1,5 à 2 volumes d’atelier par heure (ex : 3 000 m³/h pour 2 000 m³ de volume)
- Fiche CEE IND-UT-135 applicable à l’industrie pour financer l’installation de destratificateurs
En France, les ateliers industriels représentent plus de 400 millions de m² de surface chauffée avec une hauteur moyenne de 6 à 10 m sous plafond. La stratification thermique dans ces volumes génère des surconsommations de chauffage estimées à 2 à 4 TWh/an à l’échelle nationale. La destratification par brasseurs de plafond HVLS (High Volume Low Speed) est une des solutions les plus simples, les plus rentables et les moins invasives pour éliminer ce gaspillage, avec des ROI fréquemment inférieurs à 3 ans et des coûts d’installation modestes (1 000 à 3 500 € par unité posée).
La stratification thermique dans un atelier industriel
La stratification thermique est un phénomène physique inévitable dans tout volume d’air chauffé en présence de la gravité : l’air chaud (moins dense) monte naturellement vers le plafond, tandis que l’air froid (plus dense) reste en bas, au niveau des occupants et des équipements. Ce phénomène est amplifié par plusieurs facteurs propres aux ateliers industriels :
- Hauteur sous plafond élevée : la plupart des ateliers industriels ont des hauteurs de 5 à 12 m, laissant une grande hauteur de volume d’air où la chaleur peut s’accumuler sans profit pour les occupants

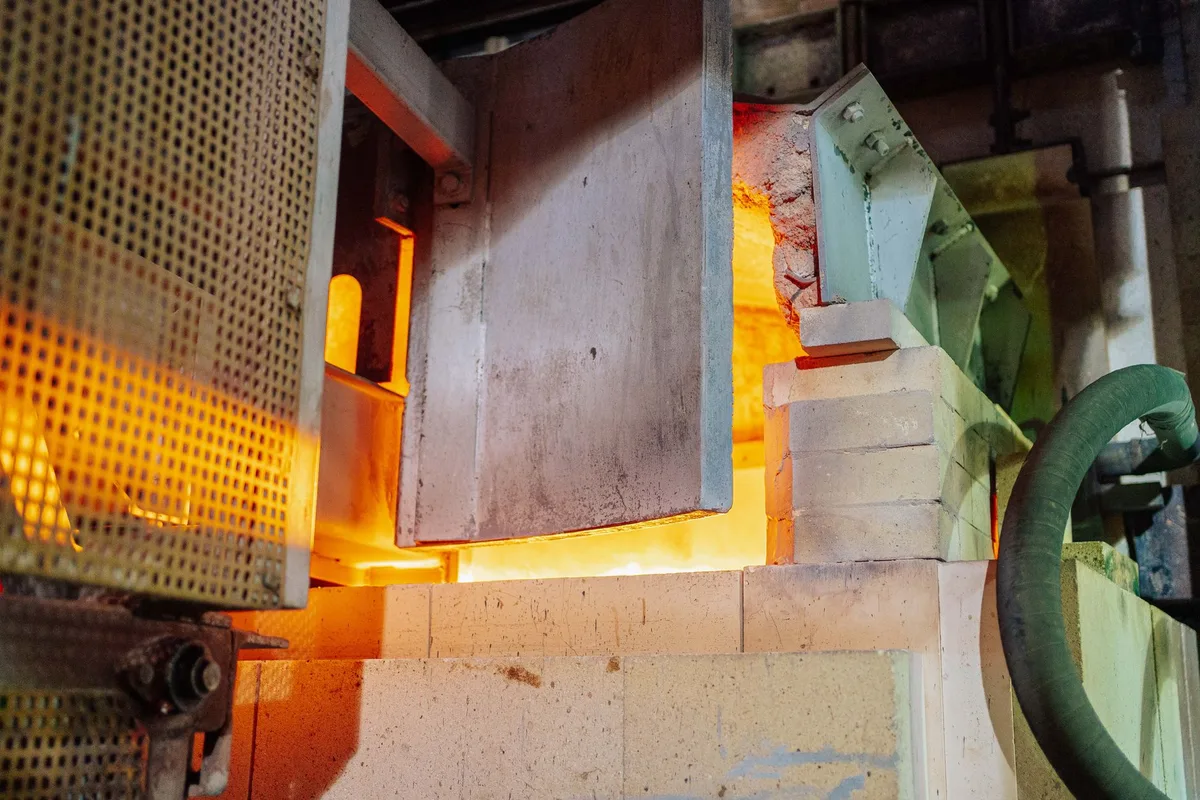

- Sources de chaleur rayonnantes : machines, fours, compresseurs, soudures génèrent des panaches de chaleur convectifs qui accélèrent le remplissage thermique du volume supérieur
- Absence de ventilation mécanique de brassage : les aérothermes soufflent vers le bas mais ne créent pas de mouvement circulatoire suffisant pour homogénéiser la colonne d’air dans toute la hauteur
- Ponts thermiques au niveau du plafond : les pertes de chaleur par le toit sont d’autant plus importantes que la température sous plafond est élevée (20 à 30 °C vs 5 à 10 °C à l’extérieur), aggravant le bilan thermique global
Le résultat est une distribution thermique très inefficace : l’énergie de chauffage produite se retrouve à chauffer le volume de plafond (inutile pour les occupants) et à chauffer les pertes du toit (déperditions accrues), plutôt que la zone de travail à 1,5 m du sol.
Gradient thermique typique : 1 °C par mètre de hauteur
La règle empirique universellement reconnue dans les ateliers industriels est un gradient thermique de 1 °C par mètre de hauteur dans un atelier non brassé équipé d’aérothermes à gaz ou électriques. Ce gradient signifie que :
- Dans un atelier de 5 m de hauteur avec 15 °C au sol : température sous plafond = 19 à 20 °C — gradient de 4 à 5 °C, surconsommation estimée 15 à 20 %
- Dans un atelier de 8 m de hauteur avec 15 °C au sol : température sous plafond = 22 à 23 °C — gradient de 7 à 8 °C, surconsommation estimée 25 à 35 %
- Dans un atelier de 10 m de hauteur avec 15 °C au sol : température sous plafond = 24 à 25 °C — gradient de 9 à 10 °C, surconsommation estimée 35 à 45 %
Ce gradient est mesuré à l’état stabilisé, en régime de chauffe normale, par des sondes de température calibrées placées à différentes hauteurs (1,5 m, 3 m, 5 m, sous plafond). La formule de calcul de la surconsommation liée à la stratification est : ΔE (%) = Δt (°C) × 3 à 4 % par °C de gradient. Ainsi, un gradient de 8 °C entraîne une surconsommation de 24 à 32 % par rapport à un atelier parfaitement brassé.
Calcul du débit d’air nécessaire à la destratification
Le débit d’air de brassage nécessaire pour destratifier un atelier industriel se calcule selon la méthode du taux de renouvellement volumique. La formule standard est :
Débit total (m³/h) = Volume atelier (m³) × Taux de brassage (1,5 à 2,0 vol/h)
Le taux de brassage recommandé varie selon la hauteur de l’atelier :
- Atelier de 4 à 6 m : taux de brassage 1,5 vol/h — le gradient est modéré, un brassage moins intense suffit à l’homogénéiser
- Atelier de 6 à 9 m : taux de brassage 1,8 vol/h — gradient plus marqué, nécessite un brassage plus soutenu pour redescendre efficacement l’air chaud
- Atelier de 9 à 12 m : taux de brassage 2,0 à 2,5 vol/h — la colonne d’air est importante, le brassage doit être puissant et multi-niveaux
Exemple de calcul pour un atelier de 1 000 m² × 6 m = 6 000 m³ : Débit = 6 000 × 1,8 = 10 800 m³/h. Avec des destratificateurs de 1,2 m de diamètre générant 5 000 m³/h chacun, il faut 3 unités (3 × 5 000 = 15 000 m³/h, légèrement au-dessus du besoin calculé pour assurer la couverture complète de la surface).
Dimensionnement : nombre de destratificateurs selon le volume
Le tableau suivant donne le dimensionnement indicatif pour les configurations d’ateliers industriels les plus courantes. Ces valeurs sont basées sur l’utilisation de destratificateurs industriels standard de diamètre 1,2 à 1,5 m avec un débit nominal de 5 000 à 8 000 m³/h. Pour des recommandations de prix et de fiches CEE, consultez notre article sur le destratificateur entrepôt : fonctionnement, prix et CEE.
| Surface (m²) | Hauteur (m) | Volume (m³) | Nb destratificateurs | Débit total (m³/h) | Économies chauffage estimées |
|---|---|---|---|---|---|
| 500 m² | 5 m | 2 500 m³ | 1 à 2 unités | 3 750 à 5 000 m³/h | 15 à 18 % |
| 1 000 m² | 6 m | 6 000 m³ | 2 à 3 unités | 9 000 à 12 000 m³/h | 18 à 22 % |
| 2 000 m² | 8 m | 16 000 m³ | 4 à 5 unités | 24 000 à 32 000 m³/h | 22 à 27 % |
| 3 000 m² | 8 m | 24 000 m³ | 6 à 8 unités | 36 000 à 48 000 m³/h | 22 à 27 % |
| 5 000 m² | 10 m | 50 000 m³ | 10 à 14 unités | 75 000 à 100 000 m³/h | 28 à 35 % |
Ces valeurs sont des estimations basées sur des conditions standard (atelier fermé, chauffage par aérothermes à gaz, zone climatique H2). Les économies réelles peuvent varier de ±5 % selon l’isolation du bâtiment, la fréquence des ouvertures, la présence de sources de chaleur process et la qualité du paramétrage des destratificateurs.

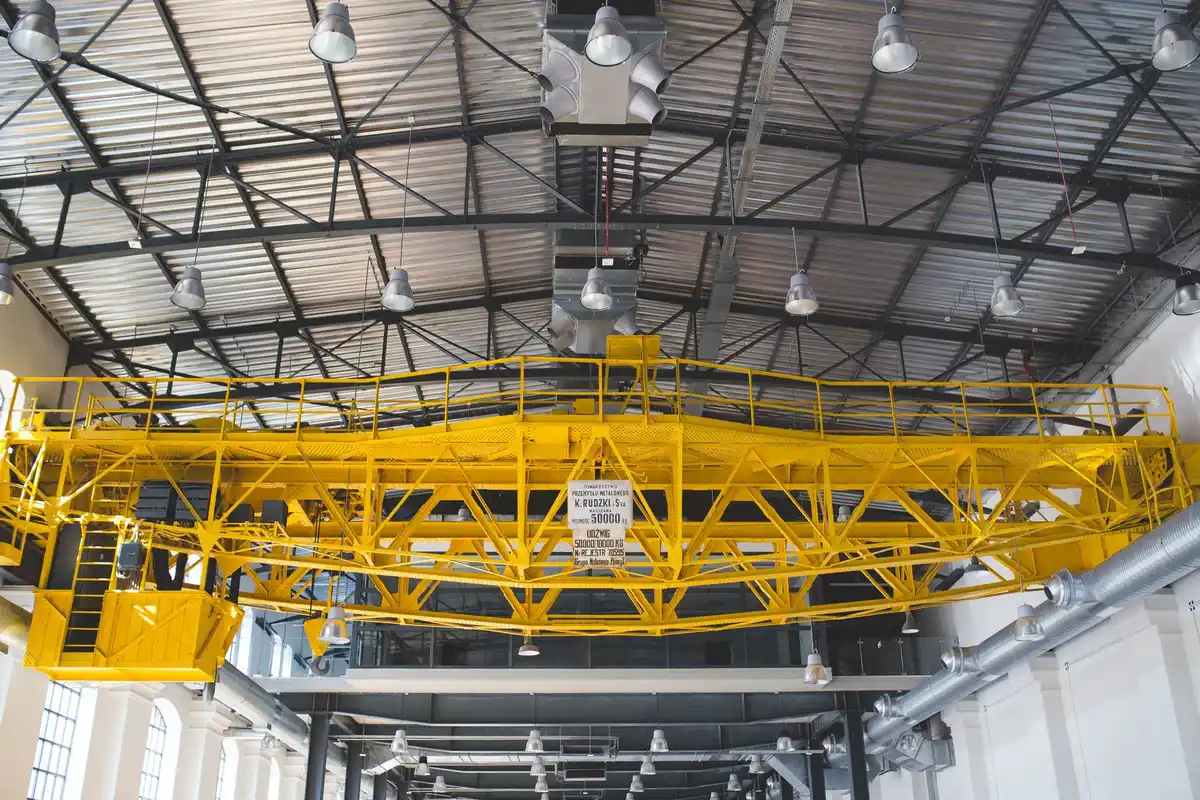

Hauteur sous plafond et position optimale des brasseurs
La position de montage des destratificateurs est critique pour leur efficacité. Les règles d’installation à respecter sont :
- Distance au plafond : les brasseurs doivent être montés à 50 à 80 cm sous le plafond (ou sous la toiture). Cette distance permet au brasseur de capter efficacement l’air chaud accumulé sous le plafond et de le projeter vers le bas en colonne d’air verticale
- Distance au sol : la colonne d’air projetée par le destratificateur doit atteindre le sol avec une vitesse résiduelle de 0,2 à 0,5 m/s (limite de confort thermique pour les opérateurs). Cette vitesse dépend du débit du brasseur et de la hauteur : un brasseur de 1,5 m de diamètre à 10 m du sol maintient une vitesse de 0,3 à 0,4 m/s au sol
- Espacement entre brasseurs : la distance entre deux destratificateurs adjacents doit être de 8 à 15 m en plan (selon le diamètre des pales et la hauteur sous plafond) pour assurer une couverture homogène sans zones mortes ni zones de surchauffe par superposition des colonnes d’air
- Distance aux obstacles : respecter une distance minimale de 3 à 5 m entre le brasseur et tout obstacle vertical (cloison, rack de stockage, machine) pour éviter les turbulences et les zones de recirculation inefficaces
La disposition en quinconce (losange ou triangle équilatéral) est préférable à une disposition en grille rectangulaire pour maximiser la couverture de la surface au sol et éviter les angles morts, notamment dans les ateliers de forme non rectangulaire (en L, en T).
Intégration avec le système de chauffage existant
La destratification n’est pas un système de chauffage autonome : elle optimise les performances du système de chauffage existant (aérothermes, radiant, plancher chauffant) en homogénéisant la distribution de la chaleur produite. L’intégration technique avec le système de chauffage est essentielle pour maximiser les économies :
- Commande coordonnée aérothermes / destratificateurs : les destratificateurs s’activent dès que les aérothermes démarrent (commande en parallèle sur le signal de demande de chaleur) et s’arrêtent avec eux, ou 15 à 30 minutes après pour maximiser la récupération de la chaleur résiduelle sous plafond
- Sonde de température à hauteur de travail : la sonde de régulation du chauffage doit être placée à 1,5 m du sol (hauteur d’activité des opérateurs) et non sous plafond ni à 3 m de hauteur. Cette position garantit que la consigne de confort est mesurée là où elle compte, et évite les surchauffes liées à une sonde mal positionnée
- Abaissement de la consigne de chauffage : après installation des destratificateurs, la consigne de chauffage peut être abaissée de 1 à 2 °C par rapport à la consigne initiale sans perte de confort, car l’homogénéisation thermique améliore le ressenti. Cet abaissement génère une économie supplémentaire de 7 à 14 % sur la consommation de chauffage
L’intégration dans une GTB (gestion technique du bâtiment) permet d’aller plus loin : la GTB mesure le gradient thermique en continu (sondes multi-hauteurs) et n’active les brasseurs que lorsque ce gradient dépasse un seuil paramétrable, évitant un fonctionnement inutile en période de faible stratification (température extérieure douce, faibles besoins de chauffage).
Retours d’expérience : atelier mécanique 2 000 m² / hauteur 8 m
Voici un retour d’expérience représentatif d’un atelier de mécanique industrielle de 2 000 m² avec une hauteur sous plafond de 8 m, chauffé par 6 aérothermes à gaz de 50 kW chacun (300 kW installés), en zone climatique H2 (région Centre-Val de Loire) :
- Situation initiale : consommation gaz annuelle 280 000 kWh, facture 25 200 €/an (tarif gaz professionnel 0,09 €/kWh). Gradient mesuré : 7,5 °C entre 1,5 m et 8 m. Plainte des opérateurs sur le froid au niveau des pieds malgré des aérothermes qui tournaient en continu
- Solution installée : 4 destratificateurs HVLS de 1,2 m de diamètre (débit unitaire 6 000 m³/h), montés à 70 cm sous le plafond en disposition losange. Coût matériel et installation : 14 000 € HT. Prime CEE IND-UT-135 obtenue : 3 800 €. Coût net : 10 200 € HT
- Résultats après une saison de chauffe : gradient résiduel 1,8 °C (vs 7,5 °C avant). Consommation gaz : 208 000 kWh (-26 %). Économies : 72 000 kWh/an = 6 480 €/an. ROI : 10 200 € / 6 480 € = 1,6 an
- Bonus confort : les opérateurs ont signalé une amélioration significative du confort thermique au niveau des pieds, et la consigne de chauffage a pu être abaissée de 16 °C à 14,5 °C sans inconfort, générant une économie supplémentaire de 4 à 5 %
Ce type de retour d’expérience (ROI de 1,5 à 2,5 ans) est cohérent avec les benchmarks publiés par l’ADEME et les fabricants de destratificateurs pour les ateliers industriels de grande hauteur. La fiche CEE IND-UT-135 permet de valoriser ces projets et d’améliorer encore le ROI de 20 à 30 %.
En résumé
La destratification dans les ateliers industriels est une solution simple, peu invasive et très rentable pour éliminer le gradient thermique de 1 °C par mètre de hauteur qui caractérise les grands volumes chauffés par aérothermes. Les économies de chauffage atteignent 15 à 35 % selon la hauteur du bâtiment (plus la hauteur est grande, plus le potentiel est élevé). Le dimensionnement standard est de 1 destratificateur pour 500 à 800 m³ de volume, avec un débit de brassage de 1,5 à 2 volumes par heure. La position de montage (50 à 80 cm sous le plafond, espacement de 8 à 15 m en plan) et la coordination avec le système de chauffage existant sont déterminantes pour l’efficacité. La fiche CEE IND-UT-135 permet de financer 20 à 30 % du coût d’installation. Pour les ateliers équipés d’une GTB, l’activation conditionnelle des brasseurs en fonction du gradient mesuré en temps réel optimise encore davantage les économies générées.
Questions fréquentes
Combien de destratificateurs faut-il pour un atelier de 2 000 m² sous 8 m ?
Pour un atelier industriel de 2 000 m² avec une hauteur sous plafond de 8 m, le volume total est de 16 000 m³. La règle de dimensionnement standard préconise un débit de brassage de 1,5 à 2 fois le volume de l'atelier par heure, soit 24 000 à 32 000 m³/h. Un destratificateur industriel standard (modèle 1,2 à 1,5 m de diamètre) génère un débit de 6 000 à 8 000 m³/h. Il faut donc entre 3 et 5 destratificateurs pour couvrir cet atelier. En pratique, pour un atelier rectangulaire de 2 000 m² (exemple : 50 m × 40 m), on installe 4 destratificateurs disposés en losange ou en carré, espacés d'environ 12 à 15 m en plan, à une distance de 60 à 80 cm sous le plafond. Ce dimensionnement permet de réduire le gradient thermique de 6 à 8 °C (sans brassage) à moins de 2 °C (avec brassage actif), générant 20 à 25 % d'économies sur la facture de chauffage.
Quel débit d'air faut-il pour destratifier un atelier de 5 m de hauteur ?
Pour un atelier de 5 m de hauteur, le calcul du débit nécessaire à la destratification dépend de la surface et du taux de renouvellement cible. La formule standard est : Débit (m³/h) = Surface (m²) × Hauteur (m) × Taux de brassage (1,5 à 2/h). Pour un atelier de 500 m² × 5 m = 2 500 m³ de volume, le débit cible est de 3 750 à 5 000 m³/h. Un ou deux destratificateurs de diamètre 1,0 à 1,2 m (débit unitaire : 3 000 à 4 000 m³/h) suffisent. À 5 m de hauteur, la stratification est moins prononcée qu'à 8-10 m : le gradient thermique est typiquement de 4 à 5 °C (vs 7 à 10 °C à 10 m). Les économies réalisées sont de l'ordre de 15 à 20 % sur le chauffage, contre 25 à 35 % pour des ateliers de grande hauteur (8-12 m).
La destratification est-elle efficace dans un atelier avec portes fréquemment ouvertes ?
La destratification reste efficace dans un atelier avec des ouvertures fréquentes, mais son impact est réduit par les infiltrations d'air froid. La règle pratique est la suivante : si les portes sont ouvertes moins de 20 % du temps de travail, la destratification reste pleinement efficace et les économies sont comparables à un atelier sans ouverture (15 à 25 %). Si les portes sont ouvertes entre 20 et 40 % du temps (exemple : atelier de carrosserie avec des véhicules qui entrent et sortent), les destratificateurs continuent de réduire le gradient thermique en période de fermeture, mais les pertes par infiltration limitent les économies globales à 10 à 15 %. Dans ce cas, on associe la destratification à des rideaux d'air thermiques aux ouvertures pour limiter les infiltrations. Pour les ateliers avec des grandes portes ouvertes en permanence (hangar ouvert), la destratification seule est insuffisante : il faut une solution de chauffage par rayonnement infrarouge combinée aux brasseurs.
Peut-on cumuler destratificateurs et chauffage rayonnant dans un atelier ?
Oui, les destratificateurs et le chauffage rayonnant infrarouge (tubes radiants à gaz ou panneaux infrarouges électriques) sont complémentaires dans un atelier industriel. Le chauffage rayonnant chauffe directement les personnes et les surfaces sans chauffer le volume d'air — il est donc peu sensible à la stratification thermique. Les destratificateurs, eux, homogénéisent la température de l'air et évitent le gaspillage de la chaleur de convection (aérothermes). La combinaison optimale dépend de l'usage de l'atelier : pour un atelier de grande hauteur (> 8 m) avec des opérateurs stationnaires, le rayonnant infrarouge au sol est souvent plus rentable que les aérothermes + destratification. Pour un atelier de hauteur moyenne (5 à 8 m) avec des opérateurs mobiles, les aérothermes + destratification offrent le meilleur rapport coût/efficacité. Dans les deux cas, le cumul des deux systèmes n'est économiquement justifié que si l'atelier présente des zones à usage distinct (zone de production stationnaire + zone de passage).
Quel est le bruit généré par un destratificateur en atelier industriel ?
Un destratificateur industriel bien dimensionné génère un niveau sonore de 35 à 50 dB(A) à 1 m de distance en fonctionnement normal (vitesse nominale), ce qui est inférieur au niveau sonore ambiant d'un atelier en activité (65 à 85 dB(A) selon les machines). Le bruit d'un destratificateur est un bruit continu à basse fréquence (rotation lente des pales, diamètre 1,0 à 1,5 m, 80 à 200 tr/min), peu gênant pour les opérateurs. En mode nuit ou week-end (fonctionnement à 30-50 % de la vitesse nominale via variateur), le niveau sonore descend à 25 à 35 dB(A). Les fabricants spécialisés (Bronswerk, Frico, Aerco, HVLS Direct) proposent des modèles certifiés conformes aux normes de bruit industriel EN ISO 11203 et EN ISO 3744. Pour les ateliers avec des exigences acoustiques spécifiques (laboratoires, contrôle qualité), des modèles à vitesse très réduite (50 à 80 tr/min) avec pales à profil aérodynamique silencieux sont disponibles.
