Réponse directe : Un échangeur de chaleur encrassé peut perdre 10 à 30 % de sa capacité d’échange thermique, entraînant une surconsommation d’énergie équivalente sur le process alimenté. Un nettoyage annuel (CIP, haute pression ou mécanique selon le type d’encrassement) restaure 95 % de la performance initiale pour un coût de 3 000 à 8 000 € — face à des pertes potentielles de 50 000 à 120 000 €/an sur un échangeur industriel de 500 kW.
Points clés à retenir
- 1 mm de tartre calcaire réduit le coefficient d’échange U de 10 à 15 % — un encrassement avancé peut atteindre -30 % de performance thermique
- Trois indicateurs d’alerte : perte de charge +20 %, écart ΔT anormal, coefficient U en baisse de 15 % vs valeur catalogue
- Méthodes adaptées au type d’encrassement : CIP chimique (tartre, biofilm), hydro-jetting haute pression (dépôts durs, coke), mécanique (tubes droits accessibles)
- Maintenance préventive basée sur mesures (plutôt que calendrier fixe) : déclencher le nettoyage sur seuil de perte de charge ou de dégradation du coefficient U
- Éligibilité CEE : fiche IND-UT-134 (récupération chaleur) et opérations sur mesure — audit avant/après avec mesures de performance requis

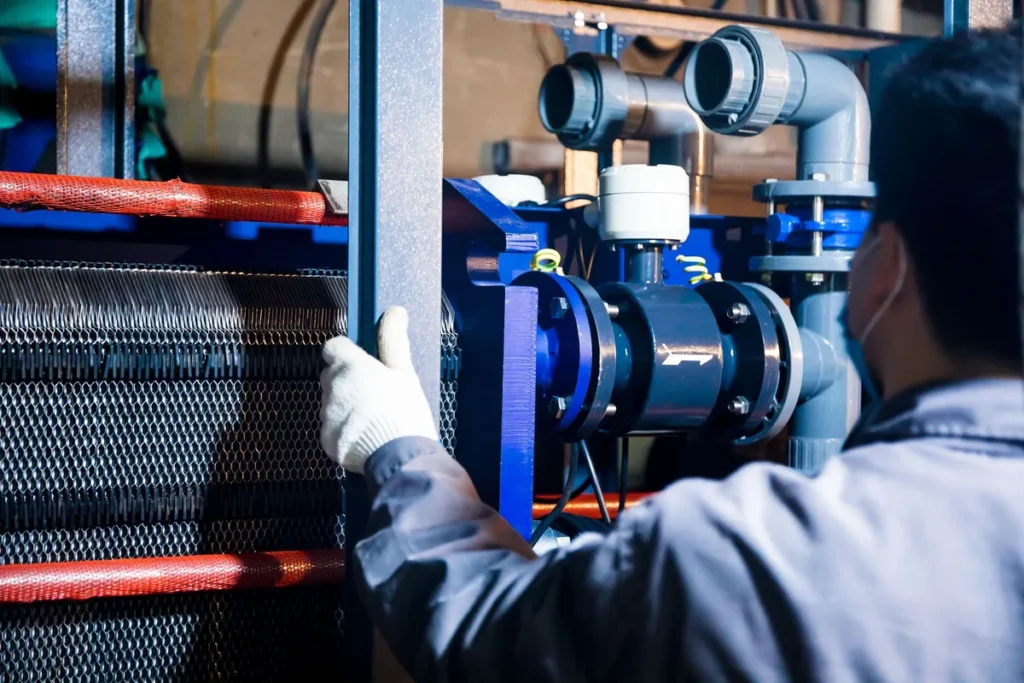

L’encrassement des échangeurs de chaleur est l’une des pertes d’énergie les plus silencieuses et les plus coûteuses de l’industrie. Contrairement à une fuite ou à une panne franche, l’encrassement dégrade la performance de façon progressive, invisible à l’œil nu, souvent confondu avec une simple variation de process. Résultat : des milliers d’installations tournent en permanence avec des échangeurs à 70 % de leur capacité nominale, sans que les équipes maintenance en aient conscience. Pourtant, les solutions sont connues, standardisées et rapidement rentables. Voici comment diagnostiquer, nettoyer et maintenir vos échangeurs pour ne pas laisser l’encrassement grignoter vos marges énergétiques.
Comment l’encrassement dégrade la performance thermique
Un échangeur de chaleur fonctionne selon le principe du transfert thermique par conduction à travers une paroi mince (acier inoxydable, cuivre, titane) entre deux fluides. Sa performance est caractérisée par le coefficient global d’échange U (en W/m²·K), qui agrège la résistance thermique de chaque couche traversée : couche limite côté fluide chaud, paroi métallique, couche limite côté fluide froid. L’encrassement ajoute une ou plusieurs couches supplémentaires — le facteur d’encrassement Rf (fouling factor) de la norme TEMA — qui augmentent la résistance thermique totale et dégradent U.
Concrètement : un dépôt de carbonate de calcium (tartre) de 1 mm, de conductivité thermique ≈ 2 W/m·K, ajoute une résistance de 0,0005 m²·K/W — soit une dégradation de 10 à 15 % du coefficient U pour un échangeur standard acier inoxydable. Un dépôt de biofilm de 0,5 mm (conductivité ≈ 0,6 W/m·K) est encore plus pénalisant, car les micro-organismes ont une conductivité thermique très faible. Pour le process en aval, la conséquence directe est que la chaudière, le compresseur ou la source chaude doit fournir plus d’énergie pour compenser le déficit de transfert et maintenir la température de consigne — surconsommation proportionnelle à la dégradation du coefficient U. Sur un échangeur récupérateur valorisant de la chaleur fatale, l’encrassement réduit également la quantité de chaleur récupérée, ce qui augmente les besoins en énergie primaire. Pour comprendre l’enjeu de la valorisation de chaleur, voir notre article sur la valorisation de la chaleur fatale.
Types d’encrassement et équipements concernés
L’encrassement prend des formes très différentes selon la nature des fluides et les conditions d’exploitation. Identifier le type d’encrassement est la première étape pour choisir la méthode de nettoyage adaptée :
| Type d’encrassement | Mécanisme | Fluides / secteurs concernés | Impact typique sur U |
|---|---|---|---|
| Tartre calcaire (scaling) | Précipitation de CaCO₃ à chaud sur parois | Eau dure, circuits ouverts, vapeur/eau | -10 à -25 % par mm |
| Biofilm (biofouling) | Colonisation bactérienne, mucilage isolant | Circuits d’eau de refroidissement, eau de mer | -15 à -30 % dès 0,5 mm |
| Coke / dépôts organiques | Carbonisation de fluides organiques à haute T° | Raffinage, pétrochimie, process haute température | -20 à -40 % |
| Corrosion (dépôts d’oxydes) | Oxydation métal, rouille, magnetite | Circuits vapeur non traités, eau ferrugineuse | -5 à -15 % |
| Encrassement particulaire | Sédimentation de fines (sable, fibres, cendres) | Papeterie, sidérurgie, agro-alimentaire chargé | -10 à -20 % + colmatage |
| Encrassement chimique | Réaction entre fluide et paroi (polymérisation) | Chimie, pharmaceutique, résines | Variable selon réaction |
Les échangeurs les plus touchés sont les échangeurs à plaques (joints et canaux étroits favorisent le colmatage particulaire et le dépôt de tartre), les échangeurs tubulaires (bouilleurs, condenseurs — dépôts côté calandre difficiles d’accès) et les aéroréfrigérants (encrassement des ailettes par poussières et pollens). Les échangeurs à spirales sont plus résistants au colmatage par leur conception auto-nettoyante, mais sensibles aux dépôts durs sur les nappes.

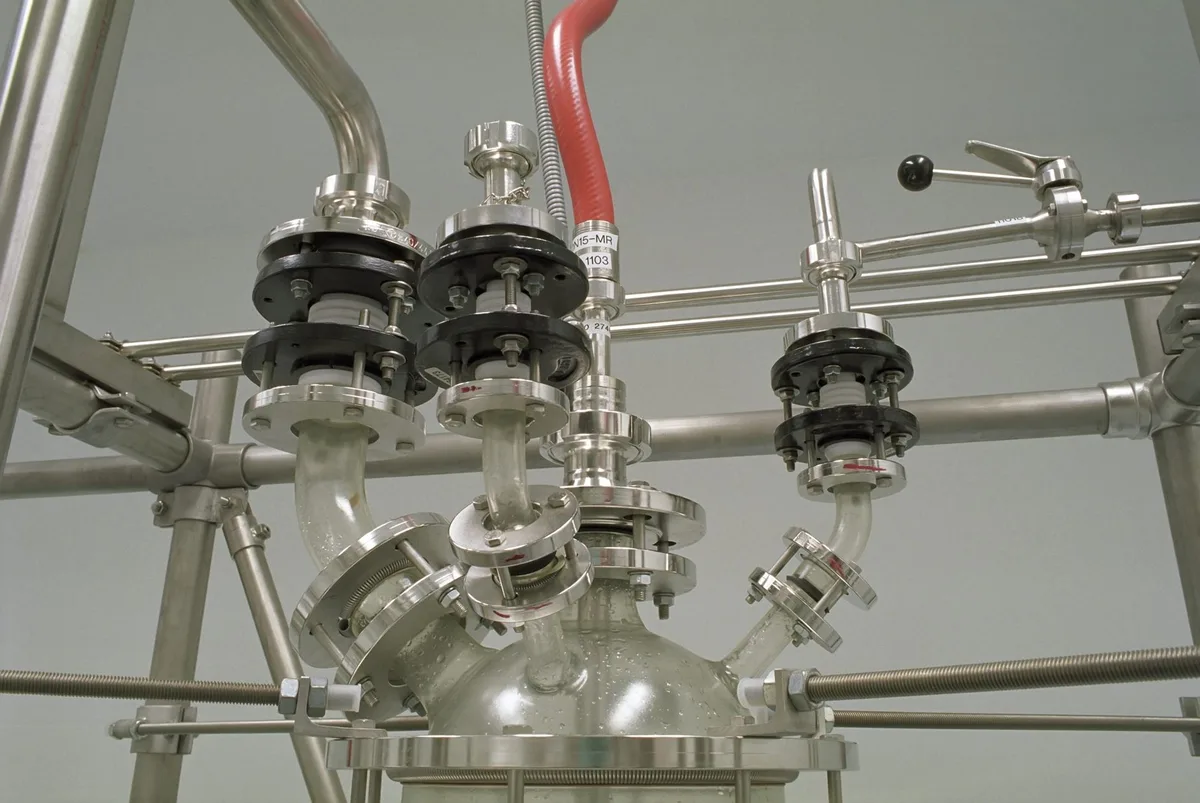

Méthodes de nettoyage : CIP, haute pression, mécanique
Le choix de la méthode de nettoyage dépend du type d’encrassement identifié, de la conception de l’échangeur (démontageable ou non) et des contraintes de production (arrêt accepté ou nettoyage en marche) :
- CIP — Cleaning In Place (nettoyage en place) : circulation d’une solution chimique détartrante ou dégraissante directement dans les circuits de l’échangeur sans démontage. Pour le tartre calcaire : acide chlorhydrique à 5-10 % ou acide citrique (plus doux sur l’inox). Pour les graisses et biofilms : soude caustique à 2-3 %, puis désinfectant biocide. La durée de circulation est de 1 à 4 heures selon l’épaisseur du dépôt, suivie d’un rinçage abondant à l’eau neutralisante. Avantages : pas de démontage, applicable en arrêt court (4 à 8 h), coût faible (produits + pompe de dosage). Limites : inefficace sur les dépôts très durs (coke, calamine) et inadapté aux échangeurs brasés aluminium (attaque par acides forts)
- Nettoyage haute pression hydraulique (hydro-jetting) : projection d’eau à haute pression (300 à 700 bar) sur les surfaces encrassées après démontage de l’échangeur ou via des obus de nettoyage dans les tubes. Efficace sur les dépôts durs (coke, tartre épais, calamine) que le CIP ne peut dissoudre. Pour les échangeurs tubulaires, des tubes-guides dirigent l’obus rotatif dans chaque tube pour un nettoyage 360°. L’hydro-jetting nécessite un arrêt et le démontage des capots (2 à 8 h selon la taille), mais restaure généralement 98 à 100 % de la performance initiale sur les dépôts mécaniquement détachables
- Nettoyage mécanique (brossage, raclage, nettoyage à sec) : brossage manuel ou motorisé des tubes droits après démontage des capots — efficace et peu coûteux pour les échangeurs tubulaires de petite et moyenne taille avec dépôts modérés. Le raclage est utilisé pour les plaques d’échangeurs démontables (joints Clip-on) avec dépôts solides. Pour les aéroréfrigérants : nettoyage à sec des ailettes par aspiration, soufflage ou brosse rotative — à faire depuis l’intérieur vers l’extérieur pour ne pas enfoncer les dépôts
- Méthodes combinées et préventives : pour les circuits très encrassants (eau de mer, eaux usées), des dispositifs auto-nettoyants permettent de réduire la fréquence d’intervention : billes de caoutchouc en circulation continue dans les tubes (système Taprogge), inserts turbulateurs qui augmentent la turbulence et réduisent les dépôts, traitements chimiques anti-tartre continus (inhibiteurs de calcite, adoucisseurs en amont)
Plan de maintenance préventive
Un plan de maintenance préventive efficace des échangeurs repose sur trois piliers : la surveillance continue, les seuils d’intervention et la documentation. La maintenance basée sur l’état réel (CBM — Condition-Based Maintenance) est systématiquement plus économique qu’une maintenance calendaire fixe, car elle évite à la fois les nettoyages inutiles (sur-maintenance) et les dégradations prolongées (sous-maintenance) :
- Instrumentation minimale recommandée : deux capteurs de pression différentielle (entrée/sortie côté encrassé) et quatre sondes de température (entrée et sortie de chaque fluide). Ces 6 points de mesure permettent de calculer en continu le coefficient U et la perte de charge — les deux indicateurs clés d’encrassement. Coût d’instrumentation : 2 000 à 5 000 € par échangeur, amorti sur la première année
- Seuils d’alerte et d’intervention : définir deux niveaux — alerte préventive (perte de charge +15 % ou U -10 % vs propre) déclenchant une inspection visuelle et un prélèvement d’échantillon de fluide ; intervention obligatoire (perte de charge +25 % ou U -20 %) déclenchant le nettoyage planifié à la prochaine fenêtre d’arrêt. Ces seuils sont à adapter selon la criticité du process (production continu = seuils plus bas)
- Planification des arrêts de nettoyage : coordonner les arrêts de nettoyage des échangeurs avec les arrêts techniques programmés du process (révisions annuelles, maintenance préventive des chaudières). Éviter les nettoyages d’urgence non planifiés, toujours plus coûteux. Pour les échangeurs à plaques avec joints, prévoir le remplacement préventif des joints tous les 3 à 5 ans (inspection à chaque démontage)
- Documentation et traçabilité : tenir un carnet de vie par échangeur — historique des valeurs U et pertes de charge, dates et méthodes de nettoyage, résultats avant/après, consommation de réactifs chimiques. Cette traçabilité est indispensable pour l’audit énergétique (ISO 50001), pour justifier les primes CEE et pour optimiser les intervalles de nettoyage sur la durée
Bilan économique : coût nettoyage vs économies récupérées
Pour illustrer le rapport coût/bénéfice d’un programme de maintenance anti-encrassement, prenons l’exemple d’un site industriel équipé de 4 échangeurs vapeur/eau (process alimentaire, 500 kW thermiques chacun, eau calcaire 30°f TH, sans traitement anti-tartre) :
| Poste | Sans maintenance préventive | Avec maintenance préventive (CBM) |
|---|---|---|
| Dégradation U après 12 mois | -25 % (encrassement avancé) | -8 % (nettoyage sur seuil -15 %) |
| Surconsommation vapeur/an | +25 % × 2 000 MWh = 500 MWh | +8 % × 2 000 MWh = 160 MWh |
| Coût surconsommation (80 €/MWh) | 40 000 €/an | 12 800 €/an |
| Coût nettoyage annuel (4 échangeurs) | 0 € (nettoyage curatif tous les 3 ans) | 12 000 €/an (CIP + main d’œuvre) |
| Coût nettoyage curatif (tous les 3 ans) | 25 000 € (hydro-jetting + remise en état) | Évité |
| Coût total annualisé | 48 333 €/an | 24 800 €/an |
| Économie annuelle | 23 500 €/an — ROI instrumentation (20 000 €) : < 1 an | |
À cette économie directe s’ajoutent les bénéfices indirects : réduction des arrêts non planifiés (coût d’indisponibilité de production), préservation de la durée de vie des échangeurs (remplacement évité), et éligibilité aux primes CEE pour les économies d’énergie documentées. Pour une approche globale de la sobriété énergétique sans investissement lourd, voir notre article sur la sobriété énergétique industrielle et sur la fiche CEE IND-UT-134.
En résumé
L’encrassement des échangeurs de chaleur est une perte d’énergie silencieuse mais massive : 10 à 30 % de capacité thermique perdue, des surconsommations annuelles de 10 000 à 100 000 € selon la puissance installée, et une dégradation progressive invisible sans instrumentation. La solution passe par trois étapes : instrumenter les échangeurs critiques (pression différentielle + températures entrée/sortie), définir des seuils d’alerte déclenchant le nettoyage avant dégradation excessive, et choisir la méthode adaptée à l’encrassement identifié (CIP chimique, hydro-jetting haute pression ou mécanique). Un programme de maintenance basé sur l’état réel (CBM) réduit les coûts totaux de 30 à 50 % par rapport à la maintenance corrective ou calendaire fixe, avec un ROI sur l’instrumentation généralement inférieur à 1 an. Les économies documentées avant/après permettent de mobiliser la fiche CEE IND-UT-134 pour financer partiellement les travaux. Pour aller plus loin, consultez notre guide sur la valorisation de la chaleur fatale et sur la sobriété énergétique sans investissement lourd.
Questions fréquentes
Comment détecter l'encrassement d'un échangeur de chaleur avant qu'il ne dégrade les performances ?
Trois indicateurs permettent de détecter l'encrassement précocement. La perte de charge différentielle : un colmatage progressif des canaux ou des tubes se traduit par une augmentation de la pression différentielle entre l'entrée et la sortie de l'échangeur — une hausse de 20 % par rapport à la valeur propre signale un nettoyage imminent. L'écart de température ΔT : un encrassement réduit le transfert thermique ; la différence de température entre le fluide chaud sortant et le fluide froid entrant augmente, signe que l'échangeur ne transfère plus correctement la chaleur. Le coefficient d'échange U : calculé à partir des débits et températures mesurés, il se dégrade progressivement avec l'encrassement — une chute de 15 à 25 % par rapport à la valeur catalogue déclenche l'intervention. Un système de surveillance continu (capteurs de pression et de température reliés à la GTB ou au système SCADA) permet d'automatiser ces alertes.
Quelles sont les méthodes de nettoyage d'un échangeur de chaleur et laquelle choisir selon le type d'encrassement ?
Le choix de la méthode dépend du type d'encrassement et de la conception de l'échangeur. Le nettoyage CIP (Cleaning In Place) consiste à faire circuler une solution chimique (acide chlorhydrique dilué pour le tartre calcaire, soude pour les graisses et biofilms) dans l'échangeur sans démontage — idéal pour les échangeurs à plaques brasées ou les réseaux peu accessibles. Le nettoyage haute pression hydraulique (hydro-jetting, 300 à 700 bar) convient aux échangeurs tubulaires encrassés par des dépôts durs (coke, calamine) — le jet brise et évacue les dépôts mécaniquement. Le nettoyage mécanique par brossage ou raclage est utilisé pour les tubes droits accessibles après retrait des capots. Pour les biofilms (circuits d'eau de refroidissement), la biocide combinée au CIP est recommandée. Éviter les acides forts sur l'inox 316L sans rinçage neutralisant immédiat pour prévenir la corrosion.
Quel impact chiffré a l'encrassement d'un échangeur sur la consommation d'énergie d'un site industriel ?
L'encrassement est l'une des premières causes de surconsommation énergétique méconnue dans l'industrie. Un dépôt de tartre calcaire de 1 mm d'épaisseur réduit le coefficient d'échange U de 10 à 15 % — l'équivalent d'ajouter une résistance thermique supplémentaire de 0,0002 m²·K/W. Pour un échangeur vapeur/eau alimentant un process à 500 kW thermiques, une dégradation de 25 % du coefficient U signifie que la chaudière doit fournir 167 kW supplémentaires en continu pour maintenir la même température de process — soit 1 464 MWh/an de surconsommation à 8 760 h/an. À 80 €/MWh vapeur, cela représente 117 000 €/an perdus. Un nettoyage annuel qui coûte 3 000 à 8 000 € restitue 95 % de la performance initiale. Le ratio coût/bénéfice est supérieur à 10 dans la quasi-totalité des installations industrielles avec eau calcaire ou fluides chargés.
Quelle est la fréquence recommandée de nettoyage des échangeurs de chaleur selon le secteur industriel ?
La fréquence de nettoyage varie selon la nature des fluides et le secteur. En agroalimentaire (lait, jus de fruits, bouillons) : nettoyage CIP quotidien ou bi-quotidien imposé par les normes hygiéniques (EHEDG), inspection visuelle mensuelle des joints. En industrie chimique et pétrochimique : nettoyage annuel à bi-annuel selon la dureté de l'eau et la nature du fluide ; surveillance continue de la perte de charge. En papeterie et pâte à papier : nettoyage trimestriel recommandé (fibres et charges minérales encrassent rapidement). En sidérurgie et fonderie (circuits de refroidissement à eau dure) : détartrage chimique semestriel. Pour les circuits fermés avec traitement de l'eau (adoucisseur, inhibiteur de tartre) : nettoyage tous les 2 à 3 ans, mais surveillance mensuelle de l'index de Langelier pour anticiper. La règle générale : déclencher le nettoyage sur mesure (perte de charge +20 % ou U -15 %) plutôt que sur un calendrier fixe.
Un plan de maintenance préventive des échangeurs permet-il d'accéder aux Certificats d'Économies d'Énergie (CEE) ?
Oui, sous conditions. La fiche CEE IND-UT-134 (récupération de chaleur en industrie) est la plus directement mobilisable lorsque la remise en état d'un échangeur encrassé restaure une récupération de chaleur fatale valorisable. Le dispositif finance la remise à niveau ou le remplacement d'un échangeur récupérateur, à condition que les économies d'énergie soient justifiées par un audit avant/après avec mesures de performance (coefficient U mesuré avant nettoyage vs après). Plus largement, les primes CEE peuvent être mobilisées via la fiche BAT-UT-008 (maintenance énergétique industrielle) ou via des opérations spécifiques montées par un délégataire CEE. Pour maximiser l'éligibilité, il est recommandé de réaliser un audit énergétique documentant l'état d'encrassement initial, les économies calculées, et le suivi post-intervention. Voir notre article sur la <a href="https://bureauecologie.fr/fiche-cee-ind-ut-134-recuperation-chaleur/">fiche CEE IND-UT-134</a> et notre guide sur la <a href="https://bureauecologie.fr/valoriser-chaleur-fatale-reseau-chaleur/">valorisation de la chaleur fatale</a>.
