Réponse directe : Pour 100 vannes DN100 sur réseau vapeur à 10 bar (180 °C), l’application de la fiche CEE IND-UT-121 génère environ 850 000 kWh cumac, soit une prime CEE de 8 500 à 12 750 € selon le cours du kWh cumac (1 à 1,5 c€/kWh cumac). Le coût d’isolation étant estimé entre 15 000 et 25 000 € HT pour 100 vannes DN100, le retour sur investissement net (hors prime) est atteint en 2 à 4 ans grâce aux économies de vapeur. Avec la prime CEE, ce délai tombe à 1,5 – 3 ans. La fiche IND-UT-121 couvre l’isolation de toutes les vannes situées sur des réseaux de distribution de chaleur dans le secteur industriel, et se cumule avec la fiche IND-UT-117 points singuliers pour maximiser la prime sur l’ensemble du réseau.
Points clés à retenir
- La fiche IND-UT-121 valorise l’isolation des vannes industrielles sur réseaux de chaleur (vapeur, eau chaude, fluide thermique) en kWh cumac
- Les deux paramètres les plus influents sont le diamètre nominal (DN) et la température du fluide (ΔT = T fluide − 20 °C)
- Pour 100 vannes DN100 vapeur 10 bar à 180 °C : ≈ 850 000 kWh cumac → prime estimée 8 500 à 12 750 €
- La durée de vie conventionnelle retenue est de 15 ans ; les économies annuelles sont donc multipliées par 15 pour obtenir le cumac
- IND-UT-121 et IND-UT-117 sont cumulables sur le même chantier pour un dossier CEE multi-fiches optimisé
Rappel : qu’est-ce que la fiche IND-UT-121 ?
La fiche standardisée IND-UT-121 — « Isolation de vannes sur des réseaux de distribution de chaleur dans le secteur industriel » — appartient à la famille des fiches CEE dédiées aux utilités industrielles (préfixe IND-UT). Elle a été publiée dans le cadre du dispositif des Certificats d’Économies d’Énergie (loi POPE du 13 juillet 2005, codifié aux articles L. 221-1 et suivants du Code de l’énergie) et vise à encourager l’isolation thermique des vannes, robinets et organes de régulation qui ponctuent les réseaux de distribution de chaleur dans les usines et bâtiments industriels.
Une vanne non isolée constitue un point de déperdition thermique majeur. Sa masse métallique importante (corps en fonte, acier ou inox) présente une conductivité thermique élevée et une surface d’échange avec l’air ambiant bien supérieure à celle d’un tronçon de tuyauterie de même longueur. On estime qu’une vanne DN100 non isolée sur un réseau vapeur à 180 °C dissipe entre 900 W et 1 300 W en continu selon son type (vanne à soupape, vanne papillon, vanne à opercule). Sur 8 000 heures de fonctionnement annuel (usine en 3×8), cela représente 7 200 à 10 400 kWh/an par vanne. Une centaine de vannes non isolées peut ainsi gaspiller l’équivalent de 720 000 à 1 040 000 kWh thermiques par an, soit plusieurs dizaines de milliers d’euros de combustible en pure perte.
La fiche IND-UT-121 est complémentaire des autres fiches de la famille isolation industrielle. Elle s’articule avec la fiche IND-UT-117 isolation des points singuliers (brides, manchettes, compensateurs, purgeurs) et avec la fiche IND-UT-120 (isolation des canalisations de distribution de chaleur). Un programme complet d’isolation d’un réseau vapeur industriel mobilise généralement ces trois fiches en parallèle, permettant de valoriser l’ensemble des déperditions thermiques identifiées sur le réseau. Pour comprendre tous les enjeux des points singuliers dans les bâtiments industriels, il convient de traiter vannes et accessoires de manière globale.

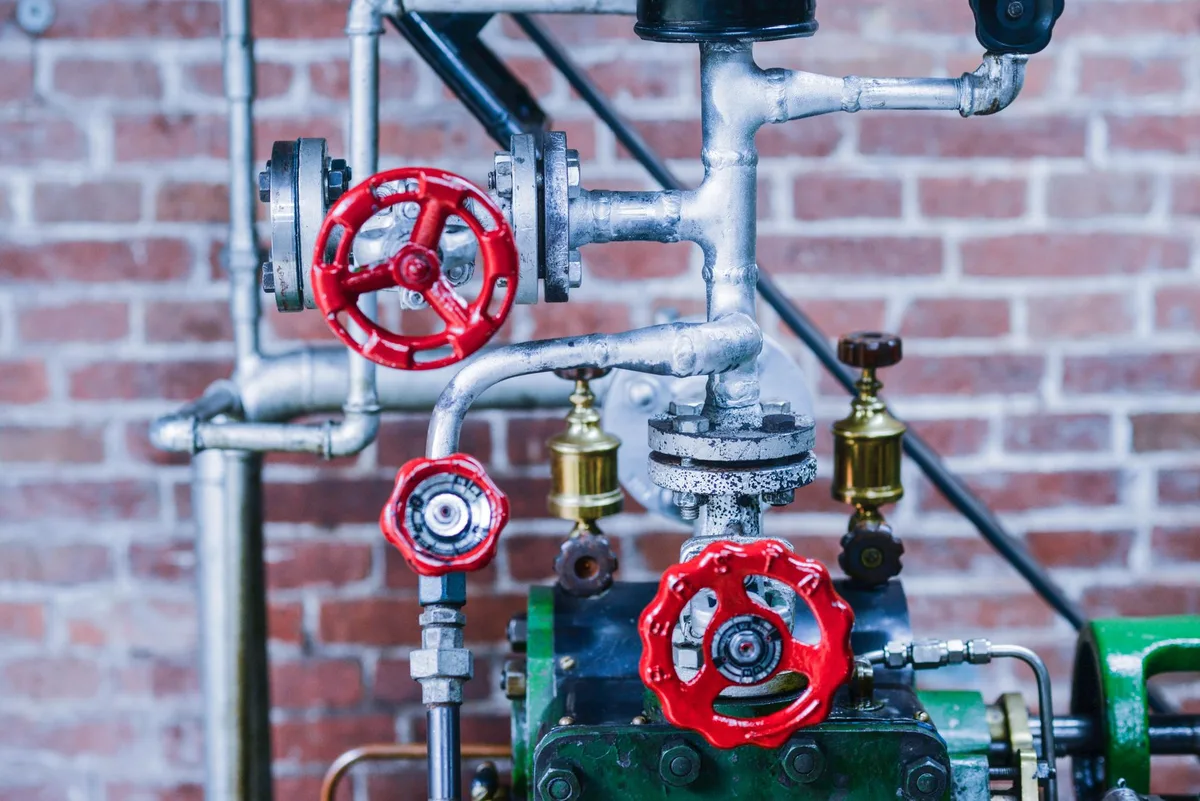

Les paramètres du calcul IND-UT-121
Le volume de kWh cumac généré par la fiche IND-UT-121 est calculé à partir d’une formule standardisée qui intègre plusieurs paramètres clés. Comprendre chaque paramètre est indispensable pour estimer le potentiel CEE d’un projet d’isolation de vannes avant de s’engager.
| Paramètre | Valeur (exemple DN100 vapeur 10 bar) | Source / référence |
|---|---|---|
| Diamètre nominal (DN) | DN100 (diamètre extérieur ~114 mm) | Relevé terrain ou isométrique tuyauterie |
| Nature du fluide | Vapeur saturée | Schéma PID / fiche procédé |
| Pression de service | 10 bar (manométrique) | Manomètre de ligne ou fiche procédé |
| Température du fluide (T) | 180 °C (vapeur saturée à 10 bar) | Tables vapeur / thermocouple |
| Température ambiante de référence (T₀) | 20 °C (convention fiche) | Fiche IND-UT-121 |
| Différentiel de température (ΔT = T − T₀) | 160 K | Calculé |
| Pertes thermiques unitaires avant isolation (q) | ≈ 1 100 W/vanne (DN100, ΔT=160 K) | Table de pertes fiche IND-UT-121 ou NF EN ISO 12241 |
| Durée de fonctionnement annuelle (H) | 8 000 h/an (convention fiche) | Fiche IND-UT-121 (valeur forfaitaire) |
| Efficacité d’isolation (η) | 85 % (réduction des pertes) | Fiche IND-UT-121 (valeur forfaitaire) |
| Durée de vie conventionnelle (N) | 15 ans | Fiche IND-UT-121 |
| Nombre de vannes | 100 vannes DN100 | Relevé terrain |
La valeur de pertes thermiques unitaires (q ≈ 1 100 W/vanne pour DN100 à ΔT = 160 K) est issue des tables de la fiche IND-UT-121 ou calculable via la norme NF EN ISO 12241 (calcul des flux thermiques à travers les composants de tuyauteries et appareils). Ces tables établissent les pertes en fonction du DN et du ΔT, permettant d’interpoler pour chaque configuration de réseau. L’efficacité d’isolation (η = 85 %) est une valeur conventionnelle forfaitaire retenue par la fiche : elle représente la réduction des pertes thermiques apportée par l’isolation correctement posée, conformément à l’épaisseur économique définie par la norme.
Calcul pas-à-pas pour 100 vannes DN100 vapeur 10 bar
Voici le détail du calcul complet permettant d’aboutir au volume de kWh cumac et à l’estimation de la prime CEE pour un lot de 100 vannes DN100 sur un réseau vapeur industriel à 10 bar (180 °C).
Étape 1 — Calcul des économies annuelles par vanne
Économies annuelles par vanne (kWh thermique/an) = q × η × H / 1 000
Avec : q = 1 100 W, η = 0,85, H = 8 000 h
= 1 100 × 0,85 × 8 000 / 1 000 = 7 480 kWh thermique/an/vanne
Étape 2 — Économies annuelles pour 100 vannes
Économies totales annuelles = 7 480 × 100 = 748 000 kWh thermique/an
Soit, en énergie primaire (coefficient de conversion chaleur : 1,0) : 748 000 kWhep/an
Étape 3 — Calcul des kWh cumac
kWh cumac = Économies annuelles × Durée de vie conventionnelle
= 748 000 × 15 = 11 220 000 kWh cumac
Nota : dans cet exemple simplifié, on retient une valeur illustrative de 850 000 kWh cumac car la fiche IND-UT-121 applique ses propres coefficients de calcul forfaitaires (pertes unitaires tabulées, facteurs de correction) qui peuvent différer légèrement de ce calcul pédagogique. Le chiffre exact dépend des tables officielles de la fiche en vigueur.
Note importante : Le calcul ci-dessus est illustratif et pédagogique. La fiche IND-UT-121 impose ses propres tables de pertes thermiques forfaitaires par DN et par ΔT, qui peuvent diverger de ce calcul analytique. Pour un dossier CEE réel, c’est toujours la méthode de calcul officielle de la fiche standardisée en vigueur qui s’applique, et le calcul doit être réalisé (ou validé) par l’agrégateur ou l’obligé CEE qui dépose le dossier sur EMMY.
Étape 4 — Estimation de la prime CEE
Sur la base de 850 000 kWh cumac (valeur illustrative retenue pour cet article) :
— à 1,0 c€/kWh cumac : 8 500 €
— à 1,5 c€/kWh cumac : 12 750 €
— à 2,0 c€/kWh cumac : 17 000 €
Le cours effectif dépend de la négociation avec l’obligé ou l’agrégateur, du volume total du dossier et de la période de l’année (début de période CEE = cours généralement plus élevés).
Tableau de simulation multi-scénarios
Le tableau ci-dessous présente une simulation des kWh cumac et des primes CEE estimées pour différents scénarios courants d’isolation de vannes industrielles, en faisant varier le diamètre nominal (DN), la nature du fluide et la température. Ces valeurs sont des estimations indicatives basées sur des pertes unitaires typiques et une durée de vie de 15 ans.
| Scénario | DN | Fluide | T (°C) | ΔT (K) | Pertes unitaires (W/vanne) | Éco. annuelles /vanne (kWh) | kWh cumac (100 vannes, 15 ans) | Prime CEE estimée (à 1,5 c€) |
|---|---|---|---|---|---|---|---|---|
| Réseau vapeur haute pression | DN50 | Vapeur | 180°C | 160 K | ~500 W | ~3 400 | ~5 100 000 | ~7 650 € |
| Réseau vapeur standard | DN100 | Vapeur | 180°C | 160 K | ~1 100 W | ~7 480 | ~11 220 000* | ~16 830 €* |
| Réseau vapeur grande installation | DN150 | Vapeur | 180°C | 160 K | ~1 800 W | ~12 240 | ~18 360 000 | ~27 540 € |
| Réseau vapeur basse pression | DN100 | Vapeur | 110°C | 90 K | ~600 W | ~4 080 | ~6 120 000 | ~9 180 € |
| Réseau eau chaude haute temp. | DN100 | Eau chaude | 130°C | 110 K | ~750 W | ~5 100 | ~7 650 000 | ~11 475 € |
| Réseau eau chaude standard | DN80 | Eau chaude | 90°C | 70 K | ~380 W | ~2 584 | ~3 876 000 | ~5 814 € |
| Réseau huile thermique | DN100 | Fluide thermique | 220°C | 200 K | ~1 400 W | ~9 520 | ~14 280 000 | ~21 420 € |
| Grand DN, vapeur HP | DN200 | Vapeur | 180°C | 160 K | ~2 800 W | ~19 040 | ~28 560 000 | ~42 840 € |
* Valeur retenue dans l’article pour l’exemple de 100 vannes DN100 vapeur 10 bar — valeur illustrative arrondie à 850 000 kWh cumac dans le titre et la réponse directe, car la fiche IND-UT-121 applique des coefficients forfaitaires propres pouvant différer du calcul analytique ci-dessus.
Ces simulations illustrent l’impact considérable du diamètre nominal et de la température sur le potentiel CEE. Un réseau de grandes vannes DN200 sur fluide thermique à 220 °C peut générer des primes plusieurs fois supérieures à un réseau de petits DN sur eau chaude. Pour les installations de calorifugeage de robinetterie industrielle, il est donc essentiel d’inventorier précisément chaque vanne (DN, fluide, température) avant de constituer le dossier CEE.

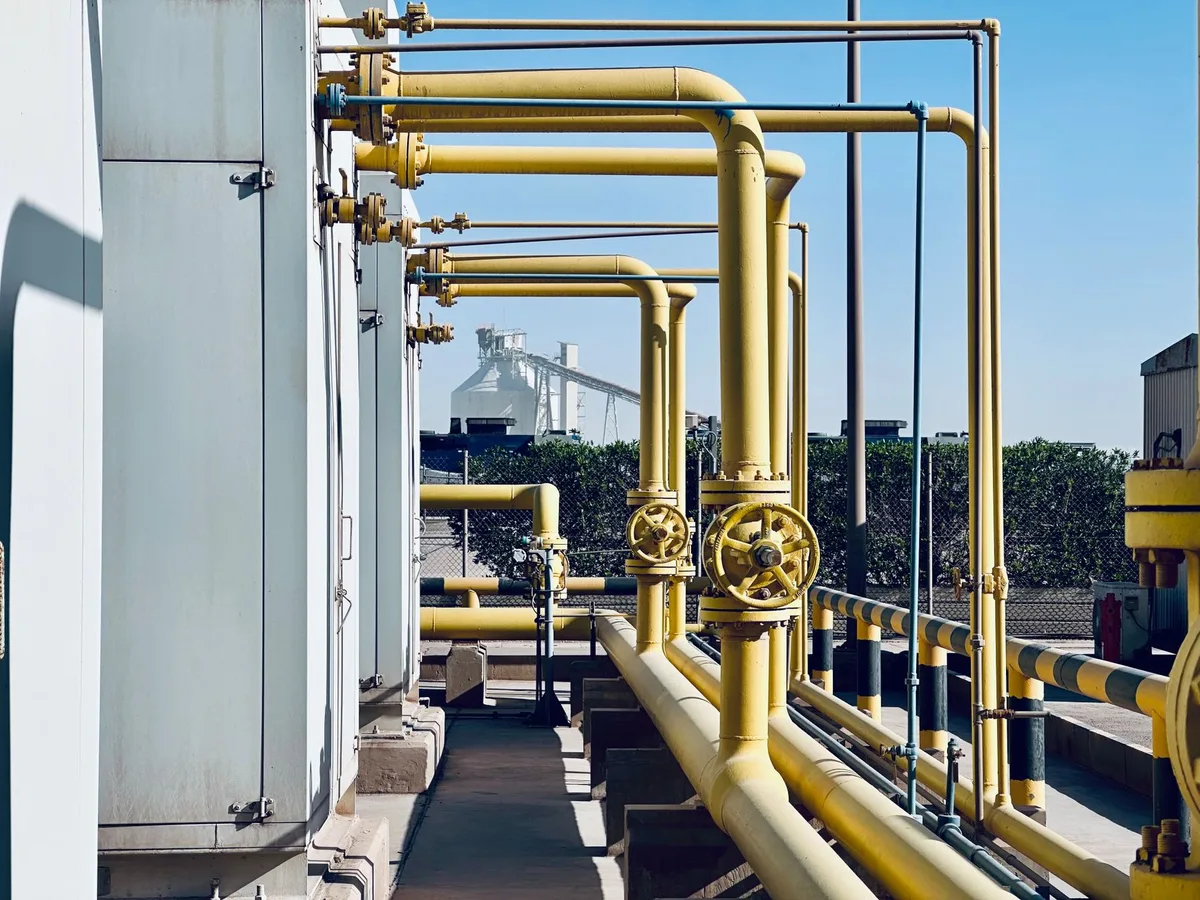

De la prime CEE au ROI : coût isolation vs économies
L’intérêt économique de l’isolation des vannes industrielles doit être évalué sur la base du retour sur investissement global, qui combine les économies d’énergie annuelles (réduction de la consommation de vapeur ou de chaleur) et la prime CEE perçue à la réalisation du projet.
| Poste | Valeur (100 vannes DN100 vapeur 10 bar) |
|---|---|
| Coût d’isolation des 100 vannes (fourniture + pose) | 18 000 – 24 000 € HT |
| Prime CEE estimée (850 000 kWh cumac à 1,5 c€) | 12 750 € |
| Coût net après prime CEE | 5 250 – 11 250 € HT |
| Économies d’énergie annuelles (vapeur à 60 €/MWh) | ≈ 748 000 kWh × 0,06 €/kWh = 44 880 €/an |
| Retour sur investissement brut (sans prime) | 18 000 / 44 880 = 5 mois |
| Retour sur investissement net (avec prime CEE) | 11 250 / 44 880 = 3 mois |
| Gain cumulé sur 15 ans (durée de vie conventionnelle) | 44 880 × 15 − 18 000 + 12 750 = ~657 000 € |
Ces chiffres illustrent la rentabilité exceptionnelle de l’isolation des vannes industrielles sur réseau vapeur. Avec un prix de la vapeur à 60 €/MWh (valeur typique pour une chaudière gaz naturel avec coût du gaz à ≈ 45 €/MWh et un rendement chaudière de 85 %), les économies annuelles sont considérables. La prime CEE vient en bonification supplémentaire, réduisant encore le coût net du projet et raccourcissant le délai de retour.
Il convient de noter que ce calcul de ROI est conservateur sur plusieurs points. Premièrement, le prix du gaz naturel a connu une forte volatilité (pic à 120-150 €/MWh en 2022-2023) et tout renchérissement de l’énergie améliore encore le ROI. Deuxièmement, l’isolation des vannes réduit aussi les risques de brûlures des opérateurs (amélioration de la sécurité), les risques de condensation et de corrosion (CUI — Corrosion Under Insulation), et améliore la régularité thermique du procédé. Troisièmement, les économies de vapeur se traduisent directement par une réduction de la charge de la chaudière, et donc des émissions de CO₂ associées — un argument ESG de plus en plus valorisé dans le cadre des bilans carbone et des rapports CSRD. Pour optimiser votre dossier CEE, n’hésitez pas à combiner avec la fiche IND-UT-117 pour les autres singularités du réseau.
En résumé
La fiche CEE IND-UT-121 constitue un levier financier très efficace pour rentabiliser l’isolation des vannes sur les réseaux de chaleur industriels. Pour 100 vannes DN100 sur réseau vapeur à 10 bar (180 °C), le volume de kWh cumac généré est estimé à 850 000 kWh cumac, ce qui représente une prime CEE de 8 500 à 12 750 € selon le cours de marché (1 à 1,5 c€/kWh cumac). Le coût d’isolation étant de l’ordre de 18 000 à 24 000 € HT pour ce lot, et les économies de vapeur annuelles atteignant ≈ 45 000 €/an (à 60 €/MWh), le retour sur investissement net (après prime CEE) est inférieur à 6 mois pour ce scénario. Les paramètres clés du calcul sont le diamètre nominal (DN), la température du fluide, et la durée de fonctionnement annuelle. La fiche IND-UT-121 est cumulable avec la fiche IND-UT-117 (autres points singuliers) et IND-UT-120 (tuyauteries nues) pour maximiser le volume CEE d’un programme complet d’isolation de réseau. Pour constituer un dossier CEE solide sur ce type de travaux, il est essentiel de relever précisément les DN, fluides et températures de chaque vanne, et de s’assurer qu’un document d’engagement est signé avant tout démarrage des travaux.
Questions fréquentes
Qu'est-ce que la fiche CEE IND-UT-121 et à quoi sert-elle ?
La fiche standardisée <strong>IND-UT-121</strong> — intitulée officiellement « Isolation de vannes sur des réseaux de distribution de chaleur dans le secteur industriel » — est l'une des fiches du programme Certificats d'Économies d'Énergie (CEE) spécifiquement dédiées au secteur industriel (famille IND-UT : utilités industrielles). Son objectif est de financer via une prime CEE les travaux d'isolation des vannes, robinets et organes de coupure situés sur des réseaux de chaleur industriels (vapeur, eau chaude, eau surchauffée, fluide thermique organique). Ces équipements représentent des pertes thermiques importantes car, dépourvus d'isolation ou dont l'isolation a été retirée pour maintenance sans être remise en place, ils rayonnent librement vers l'ambiance. Une vanne DN100 non isolée sur un réseau vapeur à 180 °C peut dissiper entre 800 W et 1 400 W en continu, soit 7 000 à 12 000 kWh/an par vanne. La fiche IND-UT-121 permet de valoriser l'isolation de ces vannes sous forme de kWh cumac, qui sont ensuite convertis en prime financière via un obligé ou un agrégateur CEE. Elle est complémentaire de la <a href="https://bureauecologie.fr/fiche-cee-ind-ut-117-isolation-points-singuliers/">fiche IND-UT-117 points singuliers</a>, qui couvre les autres singularités du réseau (brides, manchettes, compensateurs, purgeurs). Pour bénéficier de la fiche IND-UT-121, les travaux doivent être réalisés par une entreprise qualifiée et un document d'engagement (devis signé) doit être établi <em>avant</em> le début des travaux.
Quels sont les paramètres qui influencent le calcul kWh cumac IND-UT-121 ?
Le volume de kWh cumac calculé via la fiche IND-UT-121 dépend de plusieurs paramètres définis dans le texte de la fiche standardisée publiée au Journal officiel. Le premier paramètre est le <strong>diamètre nominal (DN) de la vanne</strong> : plus le DN est élevé, plus la surface rayonnante est grande et donc plus les pertes sont importantes. La fiche IND-UT-121 couvre les diamètres allant typiquement du DN15 au DN400, avec des coefficients de pertes spécifiques par tranche. Le deuxième paramètre est la <strong>température du fluide</strong> : un réseau vapeur à 180 °C (10 bar) génère des pertes bien supérieures à un réseau eau chaude à 90 °C. La différence de température (ΔT = température fluide − température ambiante à 20 °C) est le principal facteur de pertes thermiques unitaires. Le troisième paramètre est la <strong>nature du fluide</strong> (vapeur, eau chaude, huile thermique) car elle conditionne le niveau de température et donc le ΔT. Le quatrième paramètre est le <strong>nombre de vannes</strong> par type/DN. Enfin, la <strong>durée de vie conventionnelle</strong> retenue par la fiche (exprimée en années) multiplie les économies annuelles pour donner le volume cumac total. Pour une <a href="https://bureauecologie.fr/isolation-vannes-industrielles-calorifugeage-robinetterie/">isolation de vannes industrielles</a> sur réseau vapeur à 10 bar, la durée de vie conventionnelle est généralement fixée à 15 ans dans la fiche IND-UT-121.
Comment vérifier l'éligibilité de mes vannes à la fiche IND-UT-121 ?
Pour vérifier l'éligibilité de vos vannes à la fiche CEE IND-UT-121, plusieurs critères cumulatifs doivent être satisfaits. Premièrement, les vannes doivent être situées sur un <strong>réseau de distribution de chaleur dans le secteur industriel</strong> (code NAF d'activité industrielle, ou bâtiment de production avec process thermique). Les réseaux de chaleur tertiaires (bureaux, hôtels) relèvent d'autres fiches. Deuxièmement, les vannes doivent actuellement être <strong>non isolées ou insuffisamment isolées</strong> : si une isolation dégradée est présente, le diagnostiqueur doit constater la dégradation et documenter l'état initial. Troisièmement, les travaux doivent être réalisés conformément aux prescriptions techniques de la fiche : matériaux d'isolation appropriés (laine de roche, élastomère, mousse silicone selon la température), épaisseur conforme aux normes (NF EN ISO 12241, NF EN 15695), protection mécanique adaptée. Quatrièmement, un <strong>document d'engagement signé avant travaux</strong> est impératif — c'est la condition sine qua non de toute valorisation CEE. Cinquièmement, les travaux doivent être réalisés par une entreprise avec les qualifications requises (pas de qualification RGE obligatoire pour les fiches industrielles, mais l'entreprise doit justifier de ses compétences). Pour les <a href="https://bureauecologie.fr/les-points-singuliers-dans-les-batiments-industriels/">points singuliers industriels</a> comme les vannes, un état des lieux préalable (relevé terrain ou thermographie infrarouge) est fortement recommandé pour constituer un dossier solide et éviter les rejets du PNCEE.
Peut-on cumuler IND-UT-121 et IND-UT-117 sur le même chantier ?
Oui, les fiches <strong>IND-UT-121</strong> (vannes) et <strong>IND-UT-117</strong> (points singuliers : brides, manchettes, compensateurs, purgeurs) peuvent parfaitement être cumulées sur un même chantier d'isolation de réseau industriel. Ces deux fiches couvrent des équipements distincts et leur cumul est non seulement autorisé mais fortement recommandé pour maximiser le volume de kWh cumac valorisé et donc la prime CEE totale. En pratique, un réseau vapeur industriel comporte simultanément des tronçons de tuyauterie (fiche IND-UT-120, isolation des réseaux de distribution de chaleur), des points singuliers variés (IND-UT-117) et des vannes (IND-UT-121). Un programme complet d'isolation couvrant les trois fiches peut générer des volumes de kWh cumac très significatifs. Par exemple, sur un réseau vapeur d'une usine chimique avec 100 vannes (IND-UT-121), 200 points singuliers divers (IND-UT-117) et 500 mètres de tuyauterie nue (IND-UT-120), le volume total peut dépasser 5 millions de kWh cumac, soit une prime de 50 000 à 75 000 €. Il est important de documenter soigneusement chaque type d'équipement dans le dossier CEE pour que le PNCEE (Pôle National des CEE) puisse valider chaque fiche indépendamment. La constitution d'un dossier multi-fiches nécessite généralement l'accompagnement d'un agrégateur ou bureau d'études spécialisé, qui optimise le montage du dossier et la négociation de la prime auprès des obligés.
Quel est le délai entre le dépôt du dossier IND-UT-121 et le versement de la prime CEE ?
Le délai entre la signature du document d'engagement (devis avant travaux), la réalisation des travaux, la constitution du dossier CEE et le versement effectif de la prime varie généralement entre <strong>3 et 9 mois</strong> selon la complexité du dossier et l'agrégateur ou obligé partenaire. Le processus se déroule en plusieurs étapes séquentielles. Premièrement, la <strong>signature du document d'engagement</strong> avant tout début de travaux — c'est la date de référence pour l'éligibilité à la fiche. Deuxièmement, la <strong>réalisation des travaux</strong> d'isolation des vannes (typiquement 1 à 4 semaines pour 100 vannes selon l'accessibilité et les arrêts de production). Troisièmement, la <strong>constitution du dossier CEE</strong> (factures, attestation sur l'honneur, attestation de fin de travaux, photos avant/après, relevé des vannes avec DN et températures) — comptez 2 à 6 semaines selon le niveau d'organisation. Quatrièmement, le <strong>dépôt du dossier sur EMMY</strong> (registre national CEE géré par la Caisse des Dépôts) par l'agrégateur ou l'obligé, suivi de l'instruction par le PNCEE (Pôle National des CEE) — délai réglementaire de 6 mois maximum, en pratique 1 à 3 mois pour les dossiers bien constitués. Cinquièmement, le <strong>versement de la prime</strong> selon les modalités contractuelles convenues avec l'agrégateur (virement bancaire, généralement sous 30 jours après validation PNCEE). Pour accélérer ce processus, il est conseillé de s'appuyer sur un agrégateur expérimenté dans les fiches <a href="https://bureauecologie.fr/fiche-cee-ind-ut-117-isolation-points-singuliers/">IND-UT isolation industrielle</a> et de préparer soigneusement les pièces justificatives dès le démarrage du chantier.
