Réponse directe : Un point singulier est tout composant d’un réseau de tuyauteries qui n’est pas une section droite : vannes, brides, coudes, soupapes, filtres, purgeurs, pompes et compensateurs. Non isolés, ces éléments représentent 30 à 50 % des pertes thermiques totales d’un réseau industriel, alors qu’ils n’en constituent qu’une fraction de la surface.
Points clés à retenir
- Une vanne DN100 à 150°C perd autant de chaleur que 4 à 6 mètres de tuyauterie droite
- 8 types de points singuliers identifiés : vannes, brides, coudes, soupapes, filtres Y, purgeurs, pompes, compensateurs
- Les pertes vont de 350 kWh/an (purgeur DN25) à plus de 2 500 kWh/an (vanne DN100 vapeur)
- ROI de 0 à 8 mois avec les primes CEE IND-UT-121
- Solution : matelas isolants démontables, maintenables en moins de 30 secondes
Dans tout réseau industriel de vapeur, d’eau chaude ou de fluide caloporteur, l’isolation des tuyauteries droites est souvent réalisée. En revanche, les points singuliers — ces pièces de raccordement, de régulation et de contrôle — sont fréquemment laissés nus. Cette négligence représente un gouffre énergétique considérable et une opportunité d’économies immédiates avec un retour sur investissement exceptionnel.
Qu’est-ce qu’un point singulier ? Définition précise
En thermique industrielle, un point singulier désigne tout élément d’un réseau de canalisations qui s’écarte de la géométrie cylindrique simple d’une tuyauterie droite. Ces éléments sont dits « singuliers » car ils présentent une résistance hydraulique spécifique (perte de charge singulière) et, dans notre contexte, une surface d’échange thermique avec l’environnement nettement supérieure à leur équivalent en tuyau droit.
Le terme est utilisé dans les normes de calorifugeage (NF EN ISO 12241, NF EN ISO 15665) pour désigner les composants qui nécessitent un traitement d’isolation spécifique, différent de l’isolation en coquilles utilisée sur les tuyauteries droites.
Les 8 types de points singuliers industriels
On distingue huit grandes familles de points singuliers dans les installations industrielles :

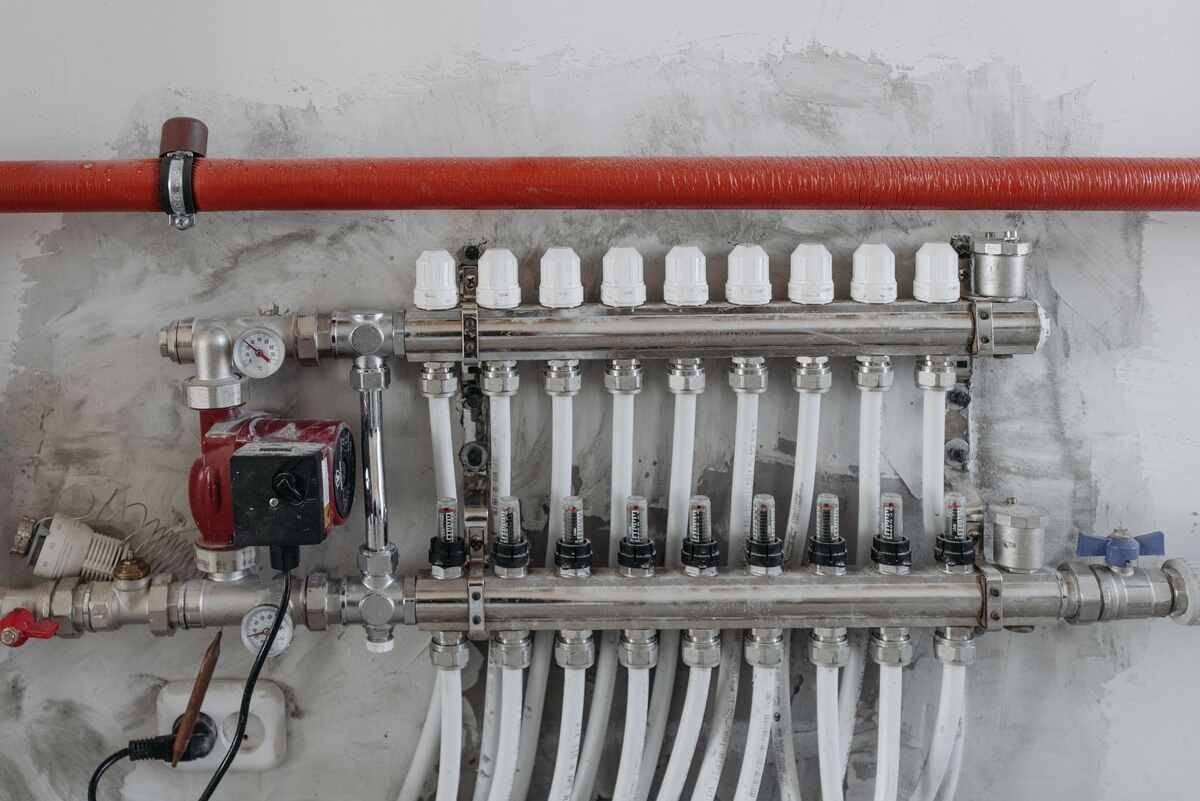

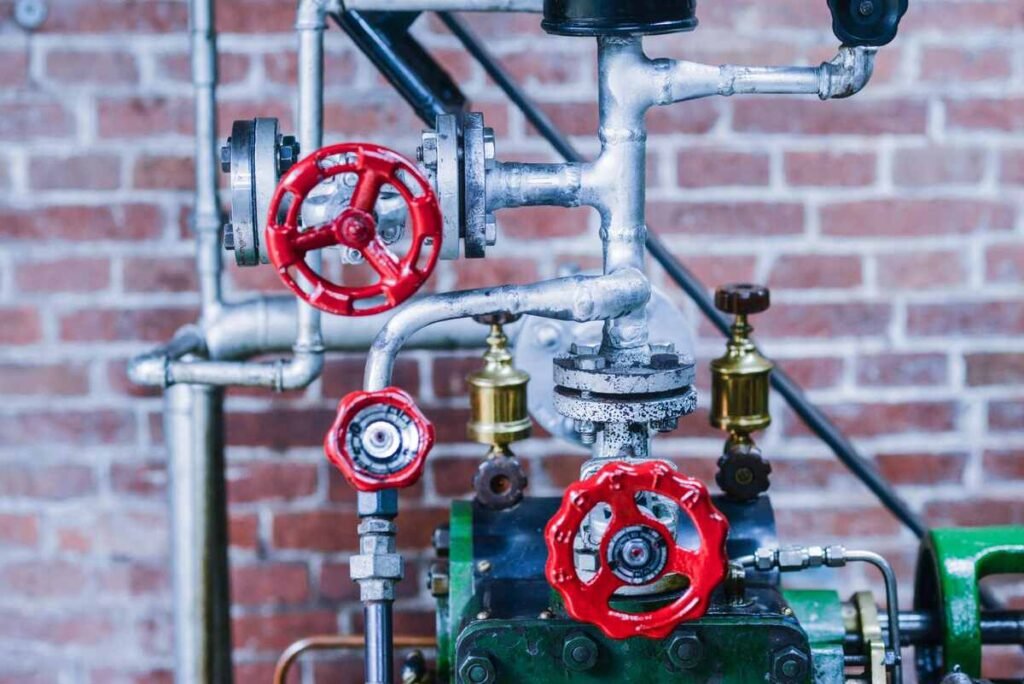

- Vannes : vannes à opercule, à boisseau sphérique, à papillon, vannes de régulation — présentes en grand nombre sur tout réseau. Une seule vanne DN100 non isolée à 150°C dissipe entre 2 000 et 2 500 kWh/an.
- Brides : chaque bride associée à une vanne, un échangeur ou un raccord constitue une rupture d’isolation. Une paire de brides DN50 à 150°C perd environ 400 kWh/an.
- Coudes : les coudes 45° et 90° ont une surface extérieure supérieure aux tuyaux droits. À température élevée, leur contribution aux pertes est significative.
- Soupapes de sécurité : leur corps métallique massif constitue un pont thermique important sur les réseaux vapeur haute pression.
- Filtres en Y (ou crépines) : très présents sur les réseaux vapeur et ECS, leur surface développée est importante. Un filtre DN50 perd environ 1 200 kWh/an à 150°C.
- Purgeurs de vapeur : les purgeurs bimétalliques ou à flotteur ont un corps métallique nu. Chaque purgeur DN25 représente environ 350 kWh/an de pertes.
- Pompes : les corps de pompe en fonte ou acier sur circuits eau chaude ou huile thermique sont des radiateurs thermiques non désirés.
- Compensateurs de dilatation : leur section ondulée présente une surface maximale d’échange avec l’environnement.
Pourquoi les points singuliers perdent-ils autant de chaleur ?
La dissipation thermique d’une surface dépend de son aire, de sa température et des coefficients de convection et de rayonnement. Les points singuliers cumulent plusieurs facteurs aggravants :
- Surface développée élevée : le corps d’une vanne à opercule DN100 présente une surface d’échange de 0,15 à 0,25 m², contre 0,03 m² pour 10 cm de tuyau DN100.
- Géométrie complexe : les nervures, volants, corps en T créent des zones de convection naturelle plus intenses que sur une surface lisse.
- Masse thermique : les corps de vannes en fonte ou acier forgé accumulent de la chaleur et la rayonnent en permanence.
- Absence d’isolation systématique : contrairement aux tuyaux droits, les points singuliers sont souvent ignorés lors des chantiers d’isolation, faute de solutions adaptées.
Le calcul de pertes thermiques suit la loi de Newton pour la convection et la loi de Stefan-Boltzmann pour le rayonnement. À 150°C dans un hall industriel à 20°C, une surface métallique nue perd environ 1 200 à 1 800 W/m² par convection naturelle et rayonnement combinés.
Tableau des pertes thermiques par type de point singulier
Les valeurs ci-dessous sont calculées pour une température de fluide de 150°C, une température ambiante de 20°C, sans isolation :
| Type de point singulier | DN 50 | DN 80 | DN 100 |
|---|---|---|---|
| Vanne à opercule | ~800 kWh/an | ~1 600 kWh/an | ~2 500 kWh/an |
| Paire de brides | ~400 kWh/an | ~700 kWh/an | ~1 000 kWh/an |
| Filtre en Y | ~1 200 kWh/an | ~2 000 kWh/an | ~3 000 kWh/an |
| Purgeur de vapeur | ~350 kWh/an | ~550 kWh/an | ~800 kWh/an |
| Soupape de sécurité | ~600 kWh/an | ~1 100 kWh/an | ~1 800 kWh/an |
| Compensateur de dilatation | ~500 kWh/an | ~900 kWh/an | ~1 400 kWh/an |
Comment isoler les points singuliers ? Les solutions disponibles
L’isolation des tuyauteries droites utilise des coquilles rigides (laine de roche, laine de verre). Cette solution est inadaptée aux points singuliers car elle rend les opérations de maintenance impossibles sans destruction de l’isolation. Trois solutions existent :

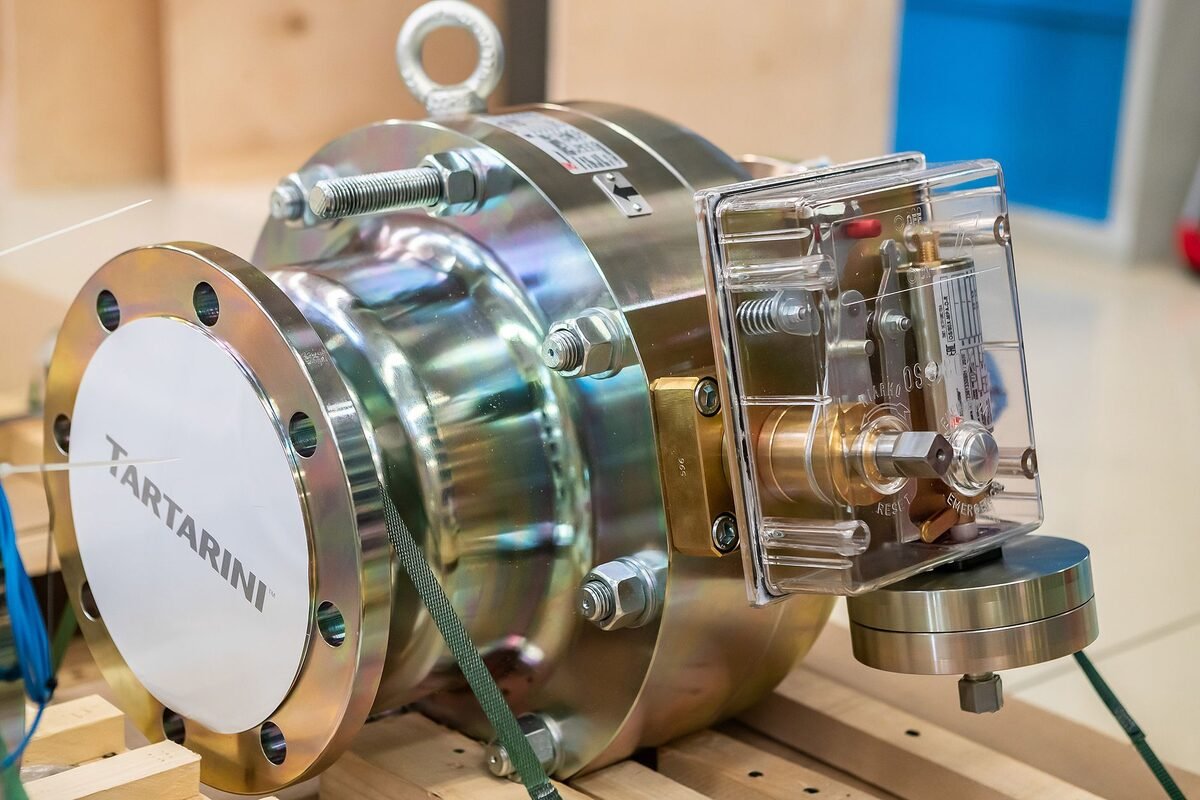

- Matelas isolants démontables sur mesure : solution de référence. Fabriqués en laine de roche, fibres de silice ou aérogel selon la température, ils s’adaptent exactement à la géométrie de chaque pièce. Amovibles en 30 secondes, ils permettent les interventions de maintenance sans perte d’isolation.
- Couvertures thermofit : coques préformées en matériau composite pour les pièces standard (coudes, brides). Plus rapides à poser mais moins adaptables que les matelas sur mesure.
- Isolation projetée : mousse polyuréthane ou enduit projeté. Efficace pour les formes complexes mais ne permet pas la maintenance sans destruction. Déconseillé sur les vannes et équipements à inspecter régulièrement.
Calcul du ROI et financement CEE
Prenons l’exemple d’une installation avec 100 points singuliers sur réseau vapeur à 150°C (mix de vannes, brides, filtres et purgeurs) :
- Pertes avant isolation : environ 120 000 à 180 000 kWh/an (selon DN moyen)
- Économies après isolation : 80 à 90 % des pertes récupérées = 96 000 à 162 000 kWh/an
- Gain financier : 3 000 à 4 000 €/an (à 0,04 €/kWh gaz naturel, hors taxes récupérables)
- Investissement travaux : 12 000 à 20 000 € HT (fourniture + pose matelas sur mesure)
- Prime CEE IND-UT-121 : 8 000 à 18 000 € selon les kWh cumac calculés et le prix du marché CEE
- ROI net : 0 à 8 mois selon la prime obtenue
La fiche CEE IND-UT-121 est spécifiquement conçue pour l’isolation des points singuliers sur réseaux de vapeur, eau chaude et condensat en milieu industriel. Elle permet de valoriser en kWh cumac chaque point singulier isolé, avec un barème par DN et par type de fluide. Pour un dossier de 100 points singuliers, la prime peut couvrir la totalité de l’investissement dans les meilleurs cas.
En résumé
Les points singuliers — vannes, brides, filtres, purgeurs, soupapes, pompes et compensateurs — sont les zones de perte thermique les plus intenses d’un réseau industriel, rapportées à leur surface. Non isolés, 100 points singuliers sur un réseau vapeur peuvent représenter 120 000 à 180 000 kWh/an de pertes, soit 3 000 à 4 000 € de gaz gaspillé chaque année. La solution des matelas isolants démontables sur mesure permet d’éliminer 80 à 90 % de ces pertes avec un retour sur investissement de 0 à 8 mois grâce aux primes CEE IND-UT-121. C’est l’une des actions d’efficacité énergétique au ROI le plus rapide disponibles pour l’industrie en 2026.
Questions fréquentes
Qu'est-ce qu'un point singulier en calorifugeage ?
Un point singulier est tout élément du réseau de canalisations qui n'est pas une tuyauterie droite : vannes, brides, coudes, soupapes, filtres en Y, purgeurs, pompes, compensateurs de dilatation. Ces pièces ont une surface d'échange thermique bien supérieure aux tuyaux droits et génèrent des pertes de chaleur disproportionnées si elles ne sont pas isolées.
Pourquoi les points singuliers perdent-ils plus de chaleur que les tuyauteries droites ?
Les points singuliers présentent une surface exposée à l'air ambiant bien plus grande que les tuyaux droits de même DN. Une vanne DN100 non isolée à 150°C dissipe autant de chaleur que 4 à 6 mètres de tuyauterie droite équivalente. De plus, leur géométrie complexe crée des zones de convection naturelle plus intenses.
Existe-t-il une obligation légale d'isoler les points singuliers ?
La réglementation thermique des bâtiments (RT) et les arrêtés sur les réseaux de chaleur imposent des valeurs de résistance thermique minimales. Pour les industries soumises à l'audit énergétique obligatoire (≥2,75 GWh/an), l'isolation des points singuliers est systématiquement recommandée dans les rapports d'audit. Les fiches CEE IND-UT-121 permettent de financer ces travaux.
Quel est le retour sur investissement de l'isolation des points singuliers ?
Pour un chantier de 100 points singuliers sur réseau vapeur à 150°C, l'investissement est de 12 000 à 20 000 € HT. Les économies générées sont de 3 000 à 4 000 €/an. La prime CEE peut atteindre 8 000 à 18 000 €, ramenant le ROI à 0 à 8 mois selon le prix du gaz et le volume kWh cumac obtenu.
Peut-on isoler des points singuliers soi-même ou faut-il un prestataire ?
Les matelas isolants démontables peuvent techniquement être posés par du personnel interne. Cependant, la conception sur mesure, le calcul thermique, la fabrication des matelas et le dossier CEE nécessitent un prestataire spécialisé. Le dossier CEE (obligatoire pour obtenir la prime) doit être monté avant le début des travaux.
