Réponse directe : Le calorifugeage industriel à Marseille et dans la région PACA présente des spécificités techniques majeures liées à l’environnement maritime : corrosion marine sous isolation (CUI), embruns salins, amplitudes thermiques méditerranéennes et exposition aux UV. La zone industrielle de Fos-sur-Mer — avec ses raffineries, sa zone sidérurgique ArcelorMittal, ses installations chimiques et son port pétrolier — concentre l’essentiel des besoins régionaux. Un calorifugeage adapté au milieu côtier, associé aux primes CEE, offre un ROI de 12 à 24 mois avec une durée de vie de 20 à 25 ans.
Points clés à retenir
- Fos-sur-Mer est la 2ème zone industrielle de France : raffineries TotalEnergies, ArcelorMittal, chimie, sidérurgie — des milliers de mètres linéaires à calorifuger
- L’environnement maritime impose des matériaux spécifiques : bardage aluminium 5083 ou inox 316L, pare-vapeur étanche aux chlorures
- La CUI (Corrosion Under Insulation) peut perforer une tuyauterie en 3 à 5 ans si le calorifugeage n’est pas adapté au milieu côtier
- Primes CEE IND-UT-121 et IND-UT-122 : jusqu’à 200 000 € pour un grand chantier de recalorifugeage en PACA
- ROI : 12 à 24 mois avec les aides CEE, durée de vie 20-25 ans avec matériaux adaptés
- Les sites Seveso de Fos imposent des habilitations GPMD et des plans de prévention stricts pour les prestataires

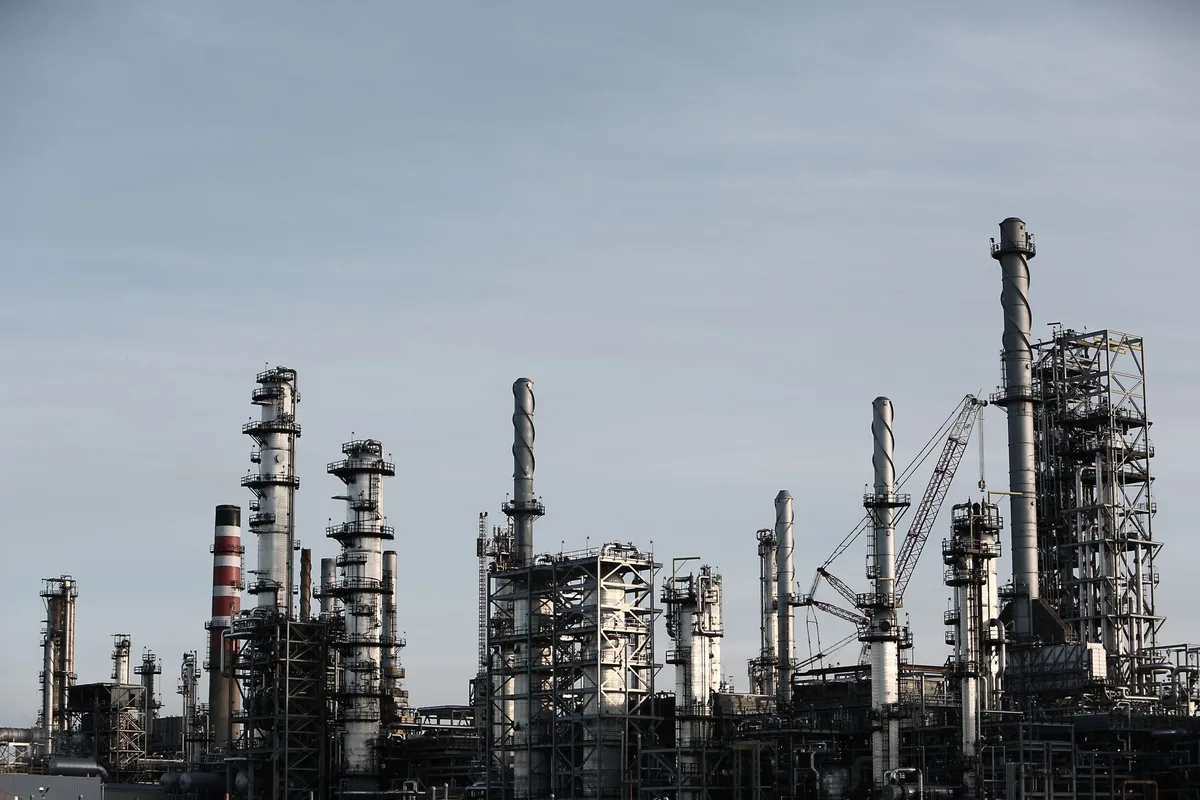

La zone industrielle de Fos-sur-Mer : le premier gisement de calorifugeage en PACA
La zone industrielle de Fos-sur-Mer, sur le golfe de Fos à 50 km à l’ouest de Marseille, est l’une des plus grandes concentrations industrielles d’Europe méditerranéenne. Elle accueille plus de 200 entreprises industrielles, dont plusieurs installations majeures :
- Raffineries et pétrochimie : la raffinerie TotalEnergies de La Mède (reconvertie en bioraffinerie), les installations de stockage et transfert de produits pétroliers du port, les terminaux GPL de Lavéra.
- Sidérurgie : ArcelorMittal Méditerranée, le plus grand site sidérurgique de France (3 500 employés), avec ses hauts fourneaux, ses trains de laminage et ses réseaux de fluides à haute température.
- Chimie et gaz industriels : Air Liquide (production d’oxygène et d’azote pour la sidérurgie), Yara (engrais), LyondellBasell, installations de Lavéra et Berre-l’Étang.
- Énergie : la centrale électrique de Ponteau (Martigues), les terminaux méthaniers de Fos, la centrale à biomasse.
Ces installations génèrent un besoin en calorifugeage industriel considérable : des centaines de kilomètres de tuyauteries vapeur, eau chaude, huile thermique, gaz chauds et fluides de procédé à maintenir en température dans un environnement soumis aux contraintes marines. Le besoin de maintenance et de rénovation des isolations vieillissantes est permanent : un réseau calorifugé il y a 15 à 20 ans en milieu maritime nécessite souvent une rénovation complète.
Les spécificités techniques du calorifugeage en milieu maritime méditerranéen
Le calorifugeage sur les sites côtiers de la zone PACA doit répondre à des exigences techniques plus strictes que sur les sites continentaux. Les quatre contraintes majeures sont :
- Corrosion marine sous isolation (CUI) : les chlorures présents dans l’air marin pénètrent dans les revêtements d’isolation et attaquent l’acier des tuyauteries. Sur les aciers au carbone, la corrosion peut causer une perte d’épaisseur de 0,1 à 0,5 mm/an. En 5 à 10 ans, une tuyauterie de 5 mm d’épaisseur peut être perforée. La protection anti-CUI passe par l’application d’une peinture époxy spéciale avant pose de l’isolation et par l’utilisation de matériaux isolants à faible teneur en ions solubles (chlorures, sulfates).
- Amplitude thermique méditerranéenne : les équipements en plein air subissent des variations de température de -5°C la nuit en hiver à +60°C en surface sous le soleil d’été (effet de chauffe solaire sur bardage métallique). Ces dilatations répétées fatiguent les jonctions entre éléments d’isolation et créent des fissures d’entrée d’humidité. Les joints de dilatation et les matériaux souples compensateurs sont indispensables.
- Rayonnement UV intense : le littoral méditerranéen reçoit 2 800 à 3 000 heures d’ensoleillement par an (contre 1 800 à Paris). Les polymères des pare-vapeur et les mastics d’étanchéité non stabilisés UV se dégradent rapidement. Seuls les mastics silicone stabilisés et les films aluminium sont adaptés.
- Vents marins et mistral : les vents dominants (mistral jusqu’à 120 km/h sur Fos) augmentent les pertes thermiques par convection forcée et sollicitent mécaniquement les bardages. Le dimensionnement de l’épaisseur d’isolation doit intégrer un coefficient de vent plus élevé qu’à l’intérieur des terres.
Tableau comparatif : calorifugeage maritime vs continental
Les exigences techniques diffèrent significativement selon l’environnement d’implantation. Ce tableau compare les spécifications pour un réseau vapeur à 180°C, DN100 :
| Paramètre | Site continental (intérieur) | Site côtier PACA (Fos, Lavéra, Berre) |
|---|---|---|
| Matériau isolant | Laine de roche λ 0,035 W/m·K | Laine de roche HD + aérogel sur points exposés |
| Épaisseur coquille DN100 à 180°C | 80 mm (NF EN ISO 12241) | 100-120 mm (surép. pour compensation vent) |
| Pare-vapeur | Film kraft aluminium standard | Aluminium pur 0,15 mm + mastic PIB étanche |
| Bardage extérieur | Tôle acier galvanisée ou alu | Aluminium anodisé 5083 ou inox 316L obligatoire |
| Traitement anti-CUI | Non requis (sauf zones humides) | Obligatoire : époxy avant pose isolation |
| Joints d’étanchéité | Mastic acrylique standard | Mastic silicone stabilisé UV + anti-chlorures |
| Durée de vie garantie | 20-30 ans avec entretien normal | 20-25 ans avec matériaux marins adaptés |
| Surcoût vs continental | Référence | +25 à +45 % sur le coût total |
| Inspection recommandée | Tous les 5 ans | Annuelle (caméra infrarouge + test d’humidité) |
Calorifugeage des tuyauteries droites en PACA : matériaux et épaisseurs
Pour le calorifugeage des tuyauteries en environnement maritime PACA, trois familles de matériaux isolants sont principalement utilisées :
- Laine de roche haute densité (HD ≥ 80 kg/m³) : matériau de référence pour les températures jusqu’à 300°C. En milieu maritime, la version HD est préférée car elle résiste mieux à la compression due aux vents et aux chocs mécaniques. Son coefficient λ est de 0,033 à 0,045 W/m·K selon la température. Sur Fos, elle est utilisée pour les tuyauteries principales dans les halls couverts ou les zones protégées des embruns directs.
- Silicate de calcium : matériau rigide pour les hautes températures (jusqu’à 650°C). Utilisé sur les conduites vapeur haute pression des raffineries et des centrales électriques. Sa résistance à la compression le rend particulièrement adapté aux zones de circulation. Inconvénient : poreux, il doit être protégé par un bardage parfaitement étanche en milieu maritime.
- Aérogel de silice hydrophobe : solution premium pour les zones très exposées. Sa conductivité thermique exceptionnelle (λ = 0,015 W/m·K) permet des épaisseurs réduites de 50 % par rapport à la laine de roche — crucial quand l’espace disponible est limité. Sa structure hydrophobe naturelle le rend intrinsèquement résistant à l’humidité marine. Coût 4 à 6 fois supérieur à la laine de roche mais durée de vie et performance sans équivalent en milieu côtier.
Pour les points singuliers (vannes, brides, filtres, purgeurs) sur les réseaux de la zone de Fos, les matelas isolants démontables sont réalisés en fibres de silice pour les hautes températures (jusqu’à 600°C sur les sites pétrochimiques) ou en laine de roche pour les températures inférieures à 300°C. L’enveloppe extérieure des matelas est en tissu de verre enduit silicone résistant aux chlorures et aux UV, avec fermetures en inox 316L.
Financement CEE et dispositifs régionaux PACA
Les industries de la zone PACA peuvent mobiliser plusieurs dispositifs de financement pour leurs chantiers de calorifugeage :
- Fiche CEE IND-UT-121 (isolation des points singuliers) : applicable sur tous les sites industriels de la région, elle valorise en kWh cumac chaque point singulier isolé selon son DN, son type et sa température. Pour un site sidérurgique comme ArcelorMittal Méditerranée avec des milliers de points singuliers, le gisement est considérable.
- Fiche CEE IND-UT-122 (isolation des tuyauteries droites) : valorise les mètres linéaires de tuyauterie recalorifugée. Sur un réseau de vapeur de 5 km à 200°C, la prime peut atteindre 80 000 à 150 000 €.
- Aides Région Sud PACA : la Région Provence-Alpes-Côte d’Azur propose via son programme « Cap Industrie » des aides à l’investissement pour la transition énergétique, cumulables avec les CEE. Taux d’aide : 15 à 30 % des dépenses éligibles pour les PME.
- Contrat de Transition Écologique de Fos-sur-Mer : ce dispositif territorial spécifique à la zone de Fos prévoit des financements complémentaires pour les projets de décarbonation et d’efficacité énergétique. Il implique une concertation avec le Grand Port Maritime de Marseille (GPMD) et les collectivités.
- Tiers-financement : pour les grands chantiers (>500 000 €), des sociétés de services énergétiques (ESCO) proposent le financement sur les économies futures, sans investissement initial pour l’industriel. Les chantiers de calorifugeage sur Fos bénéficient d’un cadre favorable grâce à leur ROI rapide et prévisible.
Pour les réseaux d’eau chaude sanitaire des grandes installations tertiaires marseillaises (hôtels, hôpitaux, résidences), la fiche CEE BAT-TH-160 complète les dispositifs industriels avec des critères spécifiques au secteur tertiaire.
Les secteurs prioritaires du calorifugeage en région Marseille-PACA
Au-delà de la zone industrielle de Fos-sur-Mer, la région marseillaise présente plusieurs secteurs à fort potentiel de calorifugeage :
- Industrie agroalimentaire (Bouches-du-Rhône, Var) : huileries d’olive, conserveries, distilleries, caves coopératives. Ces installations utilisent de la vapeur et de l’eau chaude pour leurs procédés. Températures modérées (80-130°C) mais fonctionnement saisonnier intense. Le manque à gagner sur les réseaux non ou mal isolés est souvent découvert lors des audits énergétiques obligatoires.
- Hôpitaux et cliniques de l’AP-HM : l’Assistance Publique — Hôpitaux de Marseille exploite plusieurs sites (La Timone, La Conception, Nord, Sainte-Marguerite) avec de grandes chaufferies vapeur et eau chaude. Ces installations, soumises au Décret Tertiaire, doivent réduire leur consommation de -40 % d’ici 2030. Le recalorifugeage des points singuliers en chaufferie et sur les réseaux de distribution est une action prioritaire.
- Industrie cimentière (Lafarge Le Teil, Vicat Montalieu) : les fours rotatifs et les préchauffeurs fonctionnent à très haute température (800-1 400°C). Le calorifugeage des gaines de gaz chauds et des équipements de récupération thermique représente des chantiers de spécialité avec des matériaux réfractaires.
- Réseau de chaleur de Marseille : le réseau Climespace-Energie dessert plusieurs quartiers de Marseille en chaleur et en froid. Les sous-stations de livraison et les tuyauteries enterrées ou en caniveaux nécessitent un entretien régulier du calorifugeage.
Comment choisir un prestataire de calorifugeage en PACA ?
La sélection d’un prestataire de calorifugeage pour un site industriel ou tertiaire en PACA doit intégrer plusieurs critères spécifiques à la région et au milieu maritime :
- Qualification et certifications : vérifier que le prestataire dispose d’une qualification reconnue en calorifugeage industriel (QUALICER ou équivalent). Pour les sites de Fos, les habilitations GPMD (Grand Port Maritime de Marseille) sont obligatoires.
- Expérience en milieu maritime : demander des références de chantiers réalisés en environnement côtier avec description des matériaux utilisés. Un prestataire habitué aux seuls sites continentaux peut sous-estimer les contraintes CUI et sélectionner des matériaux inadaptés.
- Capacité à constituer le dossier CEE : idéalement, le prestataire gère lui-même le dossier CEE en collaboration avec un délégataire. Il doit être capable de calculer les kWh cumac, de constituer le dossier réglementaire et de piloter la relation avec l’obligé ou le délégataire CEE.
- Atelier de fabrication de matelas sur mesure : pour les points singuliers, vérifier que le prestataire dispose d’un atelier de confection de matelas isolants sur mesure, idéalement localisé en région PACA pour minimiser les délais de fabrication et de transport.
- Disponibilité lors des arrêts de production (turnarounds) : sur les sites de Fos, les chantiers se concentrent lors des arrêts planifiés. Le prestataire doit être capable de mobiliser rapidement 15 à 40 techniciens pendant 2 à 6 semaines.
Le prix du calorifugeage industriel en PACA est généralement 15 à 25 % plus élevé que la moyenne nationale, en raison du surcoût des matériaux marins et des contraintes d’accès aux sites portuaires. Ce surcoût est toutefois compensé par la durée de vie supérieure des installations correctement réalisées.
En résumé
Le calorifugeage industriel à Marseille et dans la région PACA — et tout particulièrement sur la zone de Fos-sur-Mer avec ses raffineries, son site ArcelorMittal et ses installations chimiques — exige une expertise spécifique que seuls les prestataires rompus aux contraintes maritimes méditerranéennes peuvent apporter. La corrosion sous isolation (CUI), les embruns salins chargés en chlorures, le rayonnement UV intense et les amplitudes thermiques méditerranéennes imposent des matériaux de qualité marine — bardage aluminium 5083 ou inox 316L, aérogel hydrophobe, mastics silicone stabilisés UV — avec un surcoût de 25 à 45 % par rapport aux chantiers continentaux. Ce surcoût est pleinement justifié par une durée de vie de 20 à 25 ans contre 5 à 8 ans pour un calorifugeage inadapté. Avec les primes CEE IND-UT-121 et IND-UT-122, pouvant atteindre 200 000 € pour les grands sites, et les aides régionales de la Région Sud PACA, le ROI net des chantiers de calorifugeage en PACA se situe entre 12 et 24 mois. C’est l’un des investissements d’efficacité énergétique industrielle les plus rentables disponibles pour les industries du golfe de Fos.
Questions fréquentes
Pourquoi le calorifugeage en milieu maritime à Marseille est-il différent du calorifugeage continental ?
Le calorifugeage en environnement maritime comme la zone de Fos-sur-Mer, Lavéra ou Berre présente des contraintes spécifiques absentes dans les sites continentaux. Premièrement, la corrosion marine : les embruns salins et l'atmosphère chargée en chlorures accélèrent la corrosion de l'acier sous les revêtements d'isolation mal étanchéifiés — phénomène appelé CUI (Corrosion Under Insulation). Une perforation minime dans un pare-vapeur laisse pénétrer l'humidité saline qui attaque le métal jusqu'à perforation en 3 à 5 ans sur les aciers non alliés. Deuxièmement, les amplitudes thermiques méditerranéennes sont plus importantes qu'à l'intérieur des terres : un équipement peut être à 5°C en hiver et exposé à 45°C de chaleur solaire directe en été, générant des dilatations qui fatiguent l'isolation. Troisièmement, les industries de Fos-sur-Mer fonctionnent souvent en plein air ou sous auvents ouverts aux vents marins, exigeant des bardages extérieurs en aluminium ou inox résistant aux chlorures, contrairement aux tôles galvanisées suffisantes à l'intérieur des terres.
Quels sont les matériaux de calorifugeage adaptés à l'environnement maritime de la zone PACA ?
Pour les installations côtières de Fos-sur-Mer, Lavéra, Berre et le golfe de Marseille, la sélection des matériaux de calorifugeage est dictée par deux contraintes majeures : la résistance à l'humidité et la résistance aux chlorures. La laine de roche est utilisée mais doit impérativement être protégée par un pare-vapeur en aluminium pur ou en polyisobutylène (PIB) étanche aux embruns. La laine de verre présente une sensibilité à l'humidité similaire. Le silicate de calcium convient bien pour les hautes températures (jusqu'à 650°C) mais son caractère poreux impose un bardage extérieur parfaitement étanche. L'aérogel de silice hydrophobe est la solution premium pour les sites très exposés : sa structure nanoporeuse repousse l'eau tout en conservant ses propriétés isolantes même humide. Le bardage extérieur doit être en aluminium anodisé 5083 (résistant aux chlorures marins) ou en inox 316L, jamais en tôle acier galvanisée qui rouille rapidement en atmosphère marine. Les joints d'étanchéité entre éléments de bardage sont réalisés en mastic silicone spécial UV méditerranéen, résistant aux rayonnements solaires intenses du littoral PACA.
Comment se déroule un chantier de calorifugeage sur la zone industrielle de Fos-sur-Mer ?
Un chantier de calorifugeage sur la zone portuaire de Fos-sur-Mer suit un protocole spécifique, plus exigeant qu'en milieu industriel continental. L'accès aux sites est soumis à des habilitations port et ICPE : les prestataires doivent disposer d'accréditations GPMD (Grand Port Maritime de Marseille) et respecter les plans de prévention des risques des industriels. La plupart des sites de Fos (TotalEnergies, Arcelor Mittal, Solvaig, Air Liquide) fonctionnent en continu et n'offrent des créneaux d'intervention que lors des arrêts planifiés (turnarounds), parfois espacés de 4 à 6 ans. Cela impose une organisation rigoureuse : pré-fabrication de l'isolation en atelier, démarrage immédiatement après l'arrêt de l'installation, équipes en rotation pour tenir les délais. Pour les interventions sans arrêt de production, les matelas isolants démontables sont la solution privilégiée car ils peuvent être posés sur des équipements en service, sous réserve de protections thermiques individuelles adaptées. Un chantier de calorifugeage complet d'un train de distillation atmosphérique (colonne + réseau de collecte + échangeurs) mobilise 15 à 30 techniciens calorifugeurs pendant 3 à 6 semaines.
Quels financements CEE sont disponibles pour le calorifugeage en PACA ?
Les entreprises industrielles de la région PACA bénéficient des mêmes dispositifs CEE que le reste de la France, avec quelques particularités locales. La fiche IND-UT-121 (isolation des points singuliers) et la fiche IND-UT-122 (isolation des tuyauteries droites) sont les principales voies de valorisation pour le calorifugeage industriel. Pour les sites de Fos-sur-Mer qui sont souvent de grandes installations (raffineries, aciéries, usines chimiques), les volumes de kWh cumac sont très importants : un chantier de recalorifugeage complet d'une raffinerie peut générer 5 à 20 millions de kWh cumac, soit une prime CEE de 50 000 à 200 000 € selon le prix du marché. La Région Sud (Provence-Alpes-Côte d'Azur) propose également des aides à l'investissement pour la transition énergétique des industries, cumulables avec les CEE. Le Contrat de Transition Écologique (CTE) de la zone de Fos prévoit des financements complémentaires pour les projets de décarbonation industrielle incluant l'efficacité énergétique. Important : pour les sites ICPE soumis à autorisation, le dossier CEE doit être coordonné avec les bilans réglementaires d'efficacité énergétique.
Quelle est la durée de vie d'un calorifugeage en environnement maritime comme Fos-sur-Mer ?
La durée de vie d'un calorifugeage en environnement maritime est significativement plus courte qu'en milieu continental si les matériaux et la pose ne sont pas adaptés. Un calorifugeage standard (laine de roche + bardage acier galvanisé) tient 5 à 8 ans en bord de mer avant que la corrosion marine ne perfore le bardage et permette l'entrée d'humidité saline. Une fois l'humidité infiltrée, la dégradation de l'isolation est rapide : en 1 à 2 ans, la conductivité thermique de la laine de roche augmente de 50 à 100 % par saturation en eau. Le risque de CUI apparaît simultanément. En revanche, un calorifugeage correctement dimensionné pour l'environnement maritime — aérogel hydrophobe ou laine de roche + pare-vapeur aluminium + bardage inox 316L ou aluminium anodisé — peut tenir 20 à 25 ans avec une maintenance périodique légère (inspection visuelle annuelle, remplacement des joints d'étanchéité tous les 5 à 7 ans). Sur les sites comme Fos-sur-Mer, l'investissement dans des matériaux de qualité marine est donc pleinement justifié : le surcoût de 20 à 40 % à la pose est largement compensé par l'élimination de chantiers de rénovation prématurés.
