Réponse directe : Les points singuliers (vannes, brides, coudes, filtres, purgeurs) représentent 30 à 50 % des pertes thermiques d’un réseau industriel bien qu’ils n’en constituent qu’une fraction de la surface. À Lyon et en Auvergne-Rhône-Alpes, la concentration d’industries énergivores dans la Vallée de la Chimie, les sites pétrochimiques et les grandes chaufferies hospitalières rend l’isolation de ces éléments particulièrement rentable. Découvrez les enjeux locaux, les solutions techniques et le financement CEE disponible pour l’isolation des points singuliers dans la région lyonnaise.
Points clés à retenir
- Les points singuliers non isolés représentent 30 à 50 % des déperditions thermiques d’un réseau industriel lyonnais
- La Vallée de la Chimie (Pierre-Bénite, Salaise-sur-Sanne) concentre des centaines d’installations avec des milliers de points singuliers non isolés
- Une vanne DN100 à 160°C perd jusqu’à 2 500 kWh/an — soit environ 100 €/an par vanne non isolée
- La fiche CEE IND-UT-121 permet de financer jusqu’à 100 % des travaux selon la taille du chantier
- Solution : matelas isolants démontables sur mesure, posables sans arrêt de production
- ROI net : 0 à 12 mois sur les sites industriels de la région lyonnaise

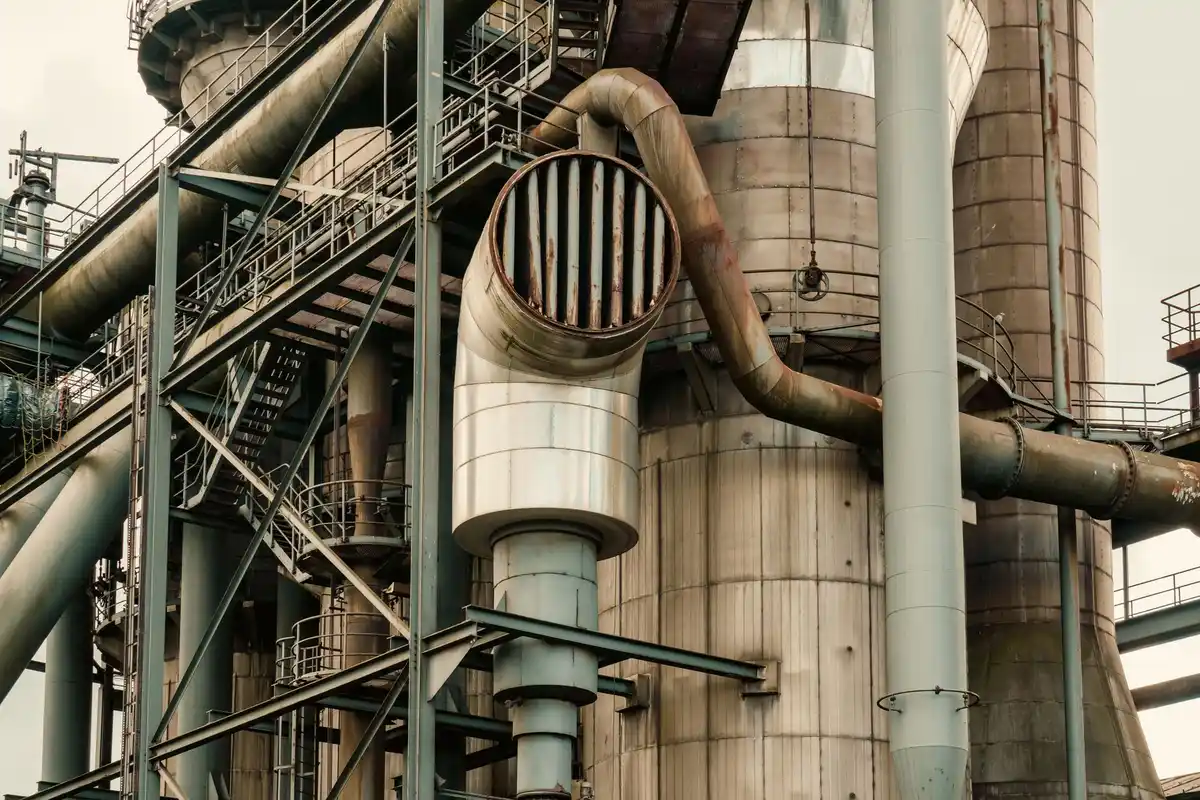

Le contexte industriel de Lyon et de l’AURA : pourquoi les points singuliers sont un enjeu majeur
La région Auvergne-Rhône-Alpes est l’une des premières régions industrielles de France. L’agglomération lyonnaise héberge une densité exceptionnelle d’industries énergivores : pétrochimie, chimie fine, pharmacie, agroalimentaire, plasturgie, métallurgie. La Vallée de la Chimie, qui s’étend de Pierre-Bénite au sud de Lyon jusqu’à Salaise-sur-Sanne en Isère, regroupe à elle seule plus de 150 entreprises industrielles dont plusieurs sites classés Seveso II et Seveso III.

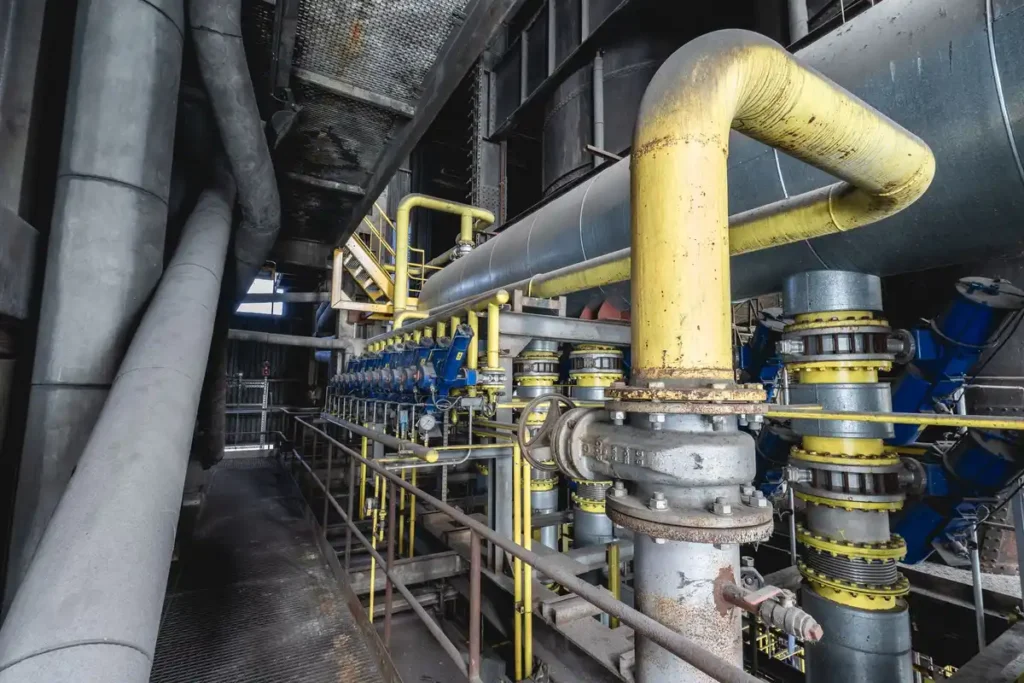

Ces industries partagent une caractéristique commune : d’importants réseaux de vapeur, d’eau chaude et de fluides caloporteurs qui traversent leurs installations. Sur ces réseaux, les points singuliers — vannes d’isolement, vannes de régulation, brides de raccordement, filtres et purgeurs — sont omniprésents. Un site pétrochimique de taille moyenne peut compter 500 à 1 500 points singuliers accessibles. Si seulement 30 % d’entre eux sont isolés (situation fréquente), les pertes thermiques annuelles atteignent facilement 500 000 à 2 000 000 kWh/an, soit 20 000 à 80 000 € de gaz gaspillé chaque année.
Au-delà de la Vallée de la Chimie, les hôpitaux et cliniques de l’agglomération lyonnaise — CHU de Lyon-Croix-Rousse, Hôpital Édouard Herriot, Clinique du Val d’Ouest, Hôpital Lyon-Sud — exploitent de grandes chaufferies vapeur et eau chaude avec des réseaux de distribution étendus. Ces installations hospitalières, soumises au Décret Tertiaire (-40 % d’énergie d’ici 2030), constituent un gisement d’économies considérable via l’isolation de leurs points singuliers.
Rappel : qu’est-ce qu’un point singulier et pourquoi perd-il autant de chaleur ?
Un point singulier est tout élément d’un réseau de tuyauteries qui n’est pas une section droite cylindrique. On distingue huit grandes familles :
- Vannes (à opercule, à boisseau sphérique, à papillon, de régulation)
- Brides de raccordement et de démontage
- Coudes 45° et 90°
- Filtres en Y (crépines)
- Purgeurs de vapeur (bimétalliques, à flotteur, thermodynamiques)
- Soupapes de sécurité et clapets anti-retour
- Corps de pompes sur circuits eau chaude ou huile thermique
- Compensateurs de dilatation (soufflets métalliques)
Ces éléments présentent une surface d’échange avec l’environnement bien supérieure à leur équivalent en tuyau droit. Une vanne à opercule DN100 expose 0,15 à 0,25 m² de métal nu à l’air ambiant, contre 0,03 m² pour 10 cm de tuyauterie droite de même DN. À 160°C dans un hall industriel à 20°C, chaque m² de surface métallique nue dissipe 1 400 à 2 000 W par convection naturelle et rayonnement combinés. Le résultat est sans appel : une vanne DN100 non isolée à 150-160°C perd entre 2 000 et 2 500 kWh/an.
Tableau comparatif : pertes thermiques par type de point singulier et par DN
Valeurs calculées pour un fluide à 160°C, température ambiante 20°C, fonctionnement 8 000 h/an (conditions typiques d’un site industriel lyonnais à production continue) :
| Type de point singulier | DN 40/50 | DN 80 | DN 100 | Solution d’isolation |
|---|---|---|---|---|
| Vanne à opercule | ~850 kWh/an | ~1 700 kWh/an | ~2 500 kWh/an | Matelas sur mesure |
| Paire de brides | ~420 kWh/an | ~750 kWh/an | ~1 100 kWh/an | Manchette isolante |
| Filtre en Y | ~1 250 kWh/an | ~2 100 kWh/an | ~3 100 kWh/an | Matelas sur mesure |
| Purgeur de vapeur | ~380 kWh/an | ~600 kWh/an | ~870 kWh/an | Boîtier isolant |
| Soupape de sécurité | ~650 kWh/an | ~1 150 kWh/an | ~1 900 kWh/an | Matelas sur mesure |
| Compensateur de dilatation | ~530 kWh/an | ~960 kWh/an | ~1 450 kWh/an | Matelas souple |
| Corps de vanne de régulation | ~700 kWh/an | ~1 300 kWh/an | ~2 000 kWh/an | Matelas sur mesure |
Les solutions techniques adaptées aux sites lyonnais
L’isolation des points singuliers requiert des solutions spécifiques, car les coquilles rigides utilisées sur les tuyauteries droites sont inadaptées à leur géométrie complexe. Les sites de la Vallée de la Chimie présentent des contraintes supplémentaires qui orientent le choix des matériaux :

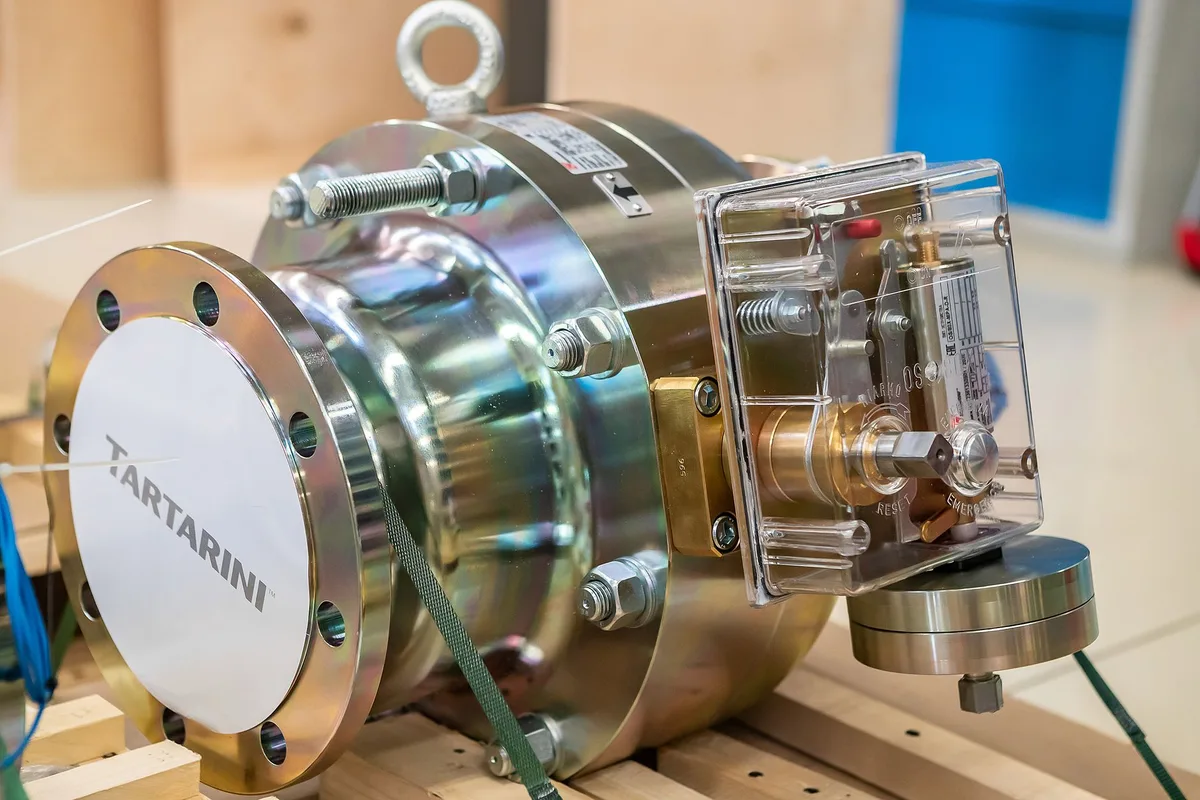

- Matelas isolants démontables sur mesure : solution de référence pour les sites industriels lyonnais. Fabriqués en laine de roche (jusqu’à 250°C) ou fibres de silice (jusqu’à 600°C), cousus sur enveloppe en tissu de verre ou inox. Amovibles en 30 secondes pour les opérations de maintenance — crucial sur les sites Seveso où les inspections sont fréquentes et réglementées.
- Matelas en aérogel de silice : performance thermique 2 à 3 fois supérieure à la laine de roche pour la même épaisseur. Utilisés quand l’espace autour des équipements est réduit — fréquent sur les réseaux denses des chaufferies hospitalières lyonnaises. Coût plus élevé (+40 à 60 %) mais justifié par la performance.
- Revêtements anti-corrosion sous isolation (CUI) : sur les sites pétrochimiques de Pierre-Bénite, la corrosion sous isolation (Corrosion Under Insulation) est un risque majeur. Les matelas sont conçus avec des barrières vapeur spécifiques et des matériaux à faible teneur en chlorures pour prévenir ce phénomène.
La pose de matelas isolants ne nécessite pas d’arrêt de production : les techniciens interviennent sur les équipements en service, avec les protections thermiques individuelles adaptées. Sur un site pétrochimique de la Vallée de la Chimie fonctionnant en continu, c’est un avantage décisif. Une équipe de 2 techniciens spécialisés pose 40 à 60 matelas par jour.
Financement CEE et aides régionales en Auvergne-Rhône-Alpes
L’isolation des points singuliers dans les industries lyonnaises bénéficie de plusieurs dispositifs de financement :
- Fiche CEE IND-UT-121 : dispositif principal pour les réseaux de vapeur, eau chaude et condensat industriels (température ≥ 50°C). Le calcul des kWh cumac est basé sur le DN des équipements, la température et la durée de fonctionnement annuelle. Pour 200 points singuliers mixtes (DN50 à DN100) sur réseau vapeur 160°C à 8 000 h/an, la prime CEE peut atteindre 30 000 à 55 000 € selon le prix du marché (entre 7 et 12 €/MWh cumac en 2025-2026).
- Aides ADEME AURA : l’Agence De l’Environnement et de la Maîtrise de l’Énergie délégation Auvergne-Rhône-Alpes propose des aides à l’investissement pour les projets d’efficacité énergétique industrielle, cumulables avec les CEE.
- Contrat de performance énergétique (CPE) : pour les grands sites de la Vallée de la Chimie, la formule CPE permet de financer les travaux sur les économies garanties, avec un prestataire qui assume le risque de performance. Le gestionnaire du site ne débourse rien en investissement initial.
Important : le dossier CEE doit impérativement être constitué avant le début des travaux. Une fois les matelas posés, il est trop tard pour déposer le dossier et obtenir la prime. Les obligations et modalités d’isolation des points singuliers imposent de mandater un délégataire CEE dès la phase d’audit préalable.
Cas d’usage spécifiques : Vallée de la Chimie, hôpitaux et tertiaire lyonnais
La diversité des secteurs industriels et tertiaires de la région lyonnaise génère des besoins spécifiques en matière d’isolation des points singuliers :
- Sites pétrochimiques et chimiques (Pierre-Bénite, Salaise-sur-Sanne) : réseaux vapeur haute pression (6 à 40 bar), températures jusqu’à 250°C sur les circuits HTF (huile thermique). Contraintes ATEX sur certaines zones. Matelas en fibres de silice avec revêtements ignifugés et anti-corrosion CUI obligatoires. Audit préalable par calorimétrie infrarouge pour cartographier les pertes.
- Hôpitaux et cliniques de l’agglomération : chaufferies centrale vapeur et eau surchauffée, réseaux de distribution vers les bâtiments. Température typique 90-130°C. Contraintes d’accessibilité en milieu hospitalier. Les obligations du secteur tertiaire imposent des travaux avant 2030. Le financement par CEE BAT-TH-160 complète les CEE IND-UT-121 selon la nature du bâtiment.
- Industrie agroalimentaire et pharmacie (Ain, Isère) : réseaux ECS et vapeur culinaire à 100-130°C. Contraintes sanitaires sur les matériaux d’isolation (pas de laine minérale susceptible de libérer des fibres). Matelas en mousse silicone ou fibres de verre encapsulées dans des enveloppes inox hygiéniques.
- Grands entrepôts logistiques et plateformes (Meyzieu, Beynost, Saint-Priest) : chaufferies gaz avec réseaux de distribution. Points singuliers en chaufferie isolés prioritairement car accessibles et concentrés.
Comment démarrer un projet d’isolation de points singuliers à Lyon ?
La démarche type pour un site industriel lyonnais souhaitant valoriser ses points singuliers comprend cinq étapes :
- 1. Audit thermique par caméra infrarouge : la thermographie infrarouge permet de cartographier en quelques heures l’ensemble des points singuliers non isolés ou sous-isolés d’un site. On obtient une liste priorisée par niveau de perte thermique et par accessibilité. Coût : 800 à 2 500 € selon la taille du site.
- 2. Calcul du gisement d’économies : à partir de l’inventaire des points singuliers (DN, type, température, heures de fonctionnement), on calcule les pertes actuelles en kWh/an et les économies réalisables. Ce calcul constitue également la base du dossier CEE.
- 3. Constitution du dossier CEE avant travaux : mandater un délégataire CEE agréé, signer l’accord de valorisation avant tout démarrage. Cette étape est non négociable pour conserver le bénéfice de la prime.
- 4. Fabrication et pose des matelas : relevé de mesures sur site (1 à 2 jours), fabrication des matelas sur mesure en atelier (2 à 4 semaines), pose par une équipe spécialisée (3 à 5 jours pour 200 points singuliers).
- 5. Vérification et clôture du dossier CEE : contrôle de la conformité des travaux, transmission des justificatifs au délégataire, réception de la prime dans les 3 à 6 mois suivant la clôture du dossier.
Pour les sites de la Vallée de la Chimie ou les hôpitaux soumis à des contraintes de sécurité renforcées, un plan de prévention des risques (PDR) est établi avec le responsable sécurité du site avant toute intervention. Sur les zones ATEX, seuls des outillages et équipements de protection adaptés sont utilisés.
En résumé
Les points singuliers — vannes, brides, filtres, purgeurs et compensateurs — représentent 30 à 50 % des déperditions thermiques d’un réseau industriel, alors qu’ils n’en constituent qu’une fraction de la surface isolable. À Lyon et dans la région Auvergne-Rhône-Alpes, la concentration d’industries énergivores dans la Vallée de la Chimie (Pierre-Bénite, Salaise-sur-Sanne), les grandes chaufferies hospitalières et les zones industrielles de l’agglomération font de l’isolation des points singuliers l’une des actions d’efficacité énergétique au ROI le plus rapide disponibles. La solution des matelas isolants démontables sur mesure permet d’éliminer 85 à 92 % des pertes sans interruption de production. Avec la fiche CEE IND-UT-121, un chantier de 200 points singuliers sur réseau vapeur peut bénéficier d’une prime de 30 000 à 55 000 €, ramenant le ROI net à 0 à 8 mois. Le calorifugeage industriel couplé à la valorisation CEE est la réponse la plus efficace pour les sites lyonnais qui doivent réduire leur consommation d’énergie et leurs émissions de CO₂ avant 2030.
Questions fréquentes
Qu'est-ce qu'un point singulier et pourquoi est-ce critique à Lyon ?
Un point singulier est tout élément d'un réseau de tuyauteries qui n'est pas une tuyauterie droite : vannes, brides, coudes, filtres en Y, purgeurs, soupapes de sécurité, compensateurs de dilatation et corps de pompes. Ces éléments présentent une surface d'échange thermique bien supérieure à leur équivalent en tuyau droit, d'où des pertes de chaleur disproportionnées. À Lyon et dans la région Auvergne-Rhône-Alpes, les enjeux sont amplifiés par la concentration d'industries énergivores — chimie, pétrochimie, sidérurgie, agroalimentaire — dans la Vallée de la Chimie et les zones industrielles de l'agglomération. Une vanne DN100 non isolée à 150°C sur un réseau vapeur dissipe entre 2 000 et 2 500 kWh/an, soit 80 à 100 € de gaz gaspillé par an et par vanne. Dans une usine chimique avec 300 à 500 points singuliers non isolés, le manque à gagner annuel dépasse couramment 100 000 €.
Quels sont les dispositifs CEE disponibles pour isoler les points singuliers en Rhône-Alpes ?
La fiche CEE IND-UT-121 est la principale voie de financement pour l'isolation des points singuliers en milieu industriel. Elle s'applique aux réseaux de vapeur, d'eau chaude et de condensat à des températures supérieures à 50°C. Le volume de kWh cumac valorisés dépend du DN des équipements, du type de fluide et de la température. Pour une installation industrielle lyonnaise avec 200 points singuliers sur réseau vapeur à 160°C, la prime CEE peut atteindre 25 000 à 40 000 €. En Auvergne-Rhône-Alpes, les entreprises peuvent également solliciter l'ADEME AURA et les dispositifs régionaux d'aide à l'efficacité énergétique. Le cumul prime CEE + aide régionale permet dans certains cas de couvrir l'intégralité de l'investissement travaux, ramenant le retour sur investissement à zéro mois.
Quelle est la différence entre matelas isolants et coquilles pour les points singuliers ?
Les coquilles rigides en laine de roche ou laine de verre sont la solution standard pour les tuyauteries droites. Elles sont inadaptées aux points singuliers car leur géométrie complexe (vannes à opercule, corps en T, corps de filtre en Y) ne permet pas l'utilisation de coquilles préformées standard. De plus, une coquille rigide collée ou cimentée rend toute maintenance ou inspection impossible sans destruction complète de l'isolation. Les matelas isolants démontables sur mesure sont la solution de référence pour les points singuliers : fabriqués en fibres de roche ou fibres de silice (jusqu'à 600°C), ils sont cousus et assemblés avec des fermetures velcro ou à sangles. Un matelas se retire en moins de 30 secondes, l'inspection ou la maintenance peut se faire immédiatement, puis le matelas se repose en quelques minutes. L'efficacité thermique est comparable à une coquille rigide équivalente : 85 à 92 % de réduction des pertes.
Combien de temps dure une intervention d'isolation de points singuliers à Lyon ?
La durée d'un chantier d'isolation de points singuliers dépend du nombre d'équipements, de leur accessibilité et de la complexité des formes. Pour un site industriel lyonnais typique, le relevé de mesures (audit préalable) prend 1 à 2 jours pour 100 à 200 points singuliers. La fabrication des matelas sur mesure prend ensuite 2 à 4 semaines selon les délais de l'atelier de confection. La pose des matelas en usine est rapide : une équipe de 2 techniciens peut poser 40 à 60 matelas par jour. Un chantier de 200 points singuliers est donc réalisable en 3 à 5 jours de pose, sans arrêt de production puisque les matelas s'installent sur les équipements en service (sous réserve de précautions de sécurité thermique). Sur la Vallée de la Chimie, où les arrêts de production sont particulièrement coûteux, cette caractéristique est décisive.
Quelle est la réglementation applicable aux points singuliers dans les industries lyonnaises ?
Plusieurs textes encadrent l'isolation thermique dans les installations industrielles de la région lyonnaise. La norme NF EN ISO 15665 définit les exigences de performance thermique pour l'isolation des équipements industriels, incluant les points singuliers. La réglementation ICPE (Installations Classées pour la Protection de l'Environnement) — particulièrement présente sur la Vallée de la Chimie avec ses sites Seveso — impose des plans d'amélioration énergétique. L'audit énergétique obligatoire (décret du 1er juillet 2022) concerne toutes les entreprises de plus de 250 salariés ou dépassant 50 M€ de chiffre d'affaires et 43 M€ de bilan : il doit identifier les gisements d'économies, dont les points singuliers non isolés. Enfin, le Décret Tertiaire s'applique aux grands bâtiments de service comme les hôpitaux et cliniques de l'agglomération lyonnaise, imposant des réductions de consommation d'énergie de -40 % d'ici 2030.
