Réponse directe : La GTB hospitalière est parmi les plus complexes à déployer : elle doit maintenir des conditions strictes de température, hygrométrie et pression dans les zones critiques (blocs opératoires, réanimation, pharmacie), assurer la continuité de service 24h/24 sans tolérance de panne, et prévenir le risque légionellose sur l’ECS. Pour un hôpital de 300 lits, elle génère 250 000 à 400 000 €/an d’économies avec un ROI de 2 à 4 ans. Pour les fondamentaux de la GTB, voir notre guide complet GTB 2026.
Points clés à retenir
- Hôpital 24h/24, 365j/an : la GTB doit garantir une continuité absolue dans les zones critiques (blocs, réanimation, pharmacie)
- Bloc opératoire : 18-24 °C, HR 40-60 %, surpression +20-30 Pa, flux laminaire, 100 % air neuf — surveillance et alarme GTB en temps réel (NF S90-351)
- ECS et légionellose : GTB maintient ≥ 60 °C en stockage, programme les chocs thermiques hebdomadaires, trace toutes les mesures
- Énergie : 250 à 400 kWh/m²/an — 3 à 5× plus qu’un bureau. GTB permet -15 à -30 % sans impact sur les patients
- Budget GTB hôpital 300 lits : 400 000 à 900 000 €. ROI 2 à 4 ans grâce aux économies sur CVC, ECS et éclairage
Les établissements de santé sont des bâtiments d’une complexité technique exceptionnelle : ils fonctionnent en continu, hébergent des zones aux exigences radicalement différentes (du couloir visiteurs au bloc opératoire de classe ISO 5), consomment 3 à 5 fois plus d’énergie par m² qu’un immeuble de bureaux, et ne tolèrent aucune interruption de service dans leurs zones critiques. La GTB (gestion technique du bâtiment) est dans ce contexte à la fois un outil de performance énergétique, un dispositif de sécurité sanitaire et un outil de traçabilité réglementaire — trois dimensions indissociables dans un hôpital.
Contexte hospitalier : pourquoi la GTB est indispensable
Les hôpitaux présentent des contraintes qui rendent la gestion manuelle ou semi-automatisée des installations impossible :
- Fonctionnement 24h/24, 365j/an : il n’existe pas de période de « fermeture » permettant d’ajuster les équipements. La GTB doit adapter en permanence les consignes sans intervention humaine
- Hétérogénéité extrême des zones : un même bâtiment hospitalier peut abriter un bloc opératoire de classe ISO 5, une salle de réveil, des chambres de patients, des cuisines, des bureaux administratifs et un parking — chacun avec des exigences CVC, d’éclairage et de sécurité totalement différentes
- Criticité élevée des défaillances : une dérive de température dans un bloc opératoire, une chute de pression dans le réseau d’oxygène médical ou une défaillance du réseau d’eau chaude en période hivernale peut avoir des conséquences directes sur la sécurité des patients. La GTB doit détecter et alerter en temps réel, avec redondance des équipements
- Obligations réglementaires de traçabilité : la certification HAS (Haute Autorité de Santé), les inspections ARS et les normes sectorielles (NF S90-351 pour le bloc opératoire, arrêtés légionellose) exigent des enregistrements continus et archivés de nombreux paramètres techniques. La GTB est le seul outil capable de produire ces archives automatiquement
Zones critiques : exigences techniques et supervision GTB
Chaque zone d’un hôpital a ses propres exigences techniques que la GTB doit surveiller et maintenir en permanence :
- Bloc opératoire : température 18-24 °C, hygrométrie relative 40-60 %, surpression +20 à +30 Pa par rapport au couloir, flux laminaire ISO 5 à 7 selon la chirurgie. La GTB surveille toutes ces grandeurs avec alarme immédiate sur dérive. La norme NF S90-351 impose une traçabilité continue de ces paramètres
- Réanimation et soins intensifs (ICU) : propreté quasi-stérile, 100 % air neuf sans recirculation, contrôle strict T° et HR. La GTB supervise la centrale de traitement d’air dédiée à ce secteur, distincte des autres zones, avec alarme sur toute défaillance de la CTA
- Pharmacie hospitalière et préparations stériles : locaux de classe ISO 7-8 pour la reconstitution de médicaments injectables. La GTB surveille en continu la pression différentielle des sas, la température des chambres froides (+2 à +8 °C pour les biologiques et vaccins) et déclenche des alarmes prioritaires en cas de dérive
- Chambres patients : confort thermique avec possibilité de réglage individuel dans une plage limitée (18-24 °C). La GTB permet une régulation individuelle par chambre via des unités terminales à eau (vannes 2 voies) ou des split-system, sans compromettre l’équilibre hydraulique du réseau
- Stérilisation centrale (CSSD) : traçabilité des cycles autoclave (temps, T°, pression) intégrée à la GTB pour la conformité ISO 17665 et les audits qualité

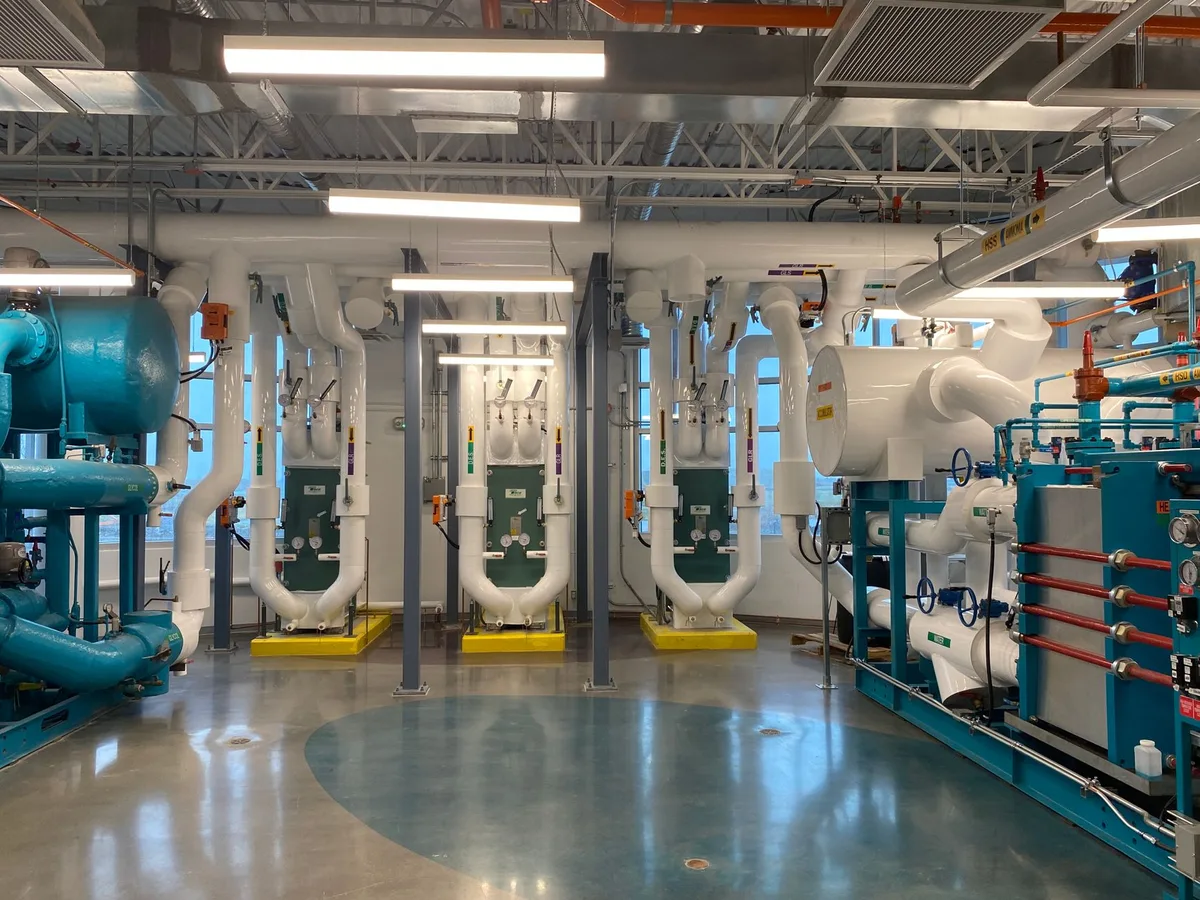

CVC hospitalier : le premier poste énergétique sous contrôle GTB
La ventilation, le chauffage et la climatisation (CVC) représentent 40 à 60 % de la consommation énergétique d’un hôpital. La GTB optimise ce poste sans compromettre les exigences sanitaires via plusieurs stratégies :
- Réduction des débits d’air en zones non critiques : dans les couloirs, zones administratives et blocs opératoires entre les interventions programmées (typiquement la nuit de 22h à 6h), la GTB peut réduire le débit de ventilation de 30 à 50 % tout en maintenant les pressions différentielles requises. Économies : 20 à 35 % sur la consommation électrique des CTA de ces zones
- Free-cooling sur les CTA des zones de confort : lorsque la température extérieure est inférieure à la consigne intérieure (printemps, automne, nuit d’été), la GTB ouvre les volets de by-pass de la roue enthalpique et maximise l’apport d’air frais naturel, réduisant la consommation des groupes frigorifiques
- Pilotage de la chaufferie selon les occupations réelles : la GTB adapte la puissance des chaudières à la demande réelle en fonction de la température extérieure (loi d’eau), du taux d’occupation (données issues du système d’information hospitalier) et des plages horaires de chaque service
- Optimisation du réseau hydraulique : équilibrage dynamique des débits eau chaude et eau glacée entre les différents bâtiments ou ailes, réduction de la pression réseau au minimum utile (économies sur les pompes de circulation)
ECS et prévention légionellose : rôle central de la GTB
La prévention du risque légionellose est une obligation réglementaire absolue pour les établissements de santé, dont la responsabilité peut être engagée en cas d’épidémie. La GTB assure cette prévention de manière automatisée et traçable :
- Surveillance continue des températures ECS : sondes sur chaque ballon de stockage et en retour de bouclage. La GTB maintient ≥ 60 °C en stockage et ≥ 50 °C aux points de puisage en permanence, avec alarme immédiate si la température descend sous 55 °C (seuil de prolifération)
- Chocs thermiques automatiques : la GTB programme chaque semaine une montée en température à 70 °C pendant 30 minutes dans l’ensemble du réseau ECS, en dehors des heures d’activité des soins, pour éliminer toute légionelle résiduelle
- Journal horodaté et export réglementaire : toutes les mesures de température ECS sont archivées avec horodatage. La GTB génère automatiquement les rapports de surveillance exigés par le carnet sanitaire et les inspections de l’ARS
- Calorifugeage des réseaux d’eau chaude : les pertes thermiques sur les réseaux non isolés ou mal isolés contraignent la GTB à compenser par une surchauffe continue. Un calorifugeage adapté des tuyauteries ECS permet de réduire la puissance de maintien en température de 20 à 35 % — pour en savoir plus, consultez notre article sur le calorifugeage des chaufferies et réseaux tertiaires
Tableau des exigences GTB par zone hospitalière
| Zone | T° (°C) | HR (%) | Pression diff. | Renouvellement air | Alarme GTB prioritaire |
|---|---|---|---|---|---|
| Bloc opératoire (classe ISO 5-6) | 18-24 | 40-60 | +20 à +30 Pa | 15-25 vol/h, 100 % air neuf | T°, HR, pression — alerte immédiate |
| Réanimation / soins intensifs | 20-24 | 40-65 | +10 à +20 Pa | 12 vol/h, 100 % air neuf | Défaillance CTA, dérive T°/HR |
| Pharmacie / préparations stériles | 18-22 | ≤ 50 | +10 Pa (sas) | 20 vol/h ISO 7-8 | Pression sas, T° chambre froide |
| Chambres patients | 20-24 | 40-65 | Neutre ou légère – | 2-3 vol/h | Dérive T° hors plage ± 2 °C |
| Stérilisation centrale (CSSD) | 18-22 | 35-65 | Légère – (zone sale) | 10-15 vol/h | Cycle autoclave non conforme |
| Couloirs / zones administratives | 19-22 | 30-70 | Neutre | 2-4 vol/h (modulable) | Dérive T° hors saison |
Fluides médicaux, électricité et redondance : supervision étendue
La GTB hospitalière supervise également des systèmes qui dépassent le périmètre traditionnel du bâtiment tertiaire :
- Fluides médicaux (O₂, air médical, N₂O, vide) : capteurs de pression et de débit sur les réseaux de distribution, avec alarme prioritaire en cas de chute de pression sous le seuil critique (O₂ médical : alarme < 3,5 bar). Ces alarmes sont transmises simultanément à la régulation technique, au biomédical de permanence et à la pharmacie
- Tableau Général Basse Tension (TGBT) : la GTB monitore les intensités par départ, détecte les déséquilibres de phase et supervise l’état des disjoncteurs différentiels. Les tableaux électriques des zones groupe 2 (blocs, réanimation) sont prioritairement surveillés
- Groupes électrogènes et UPS : état des batteries d’onduleurs, niveau de carburant des groupes, résultat des tests automatiques hebdomadaires — tous les états sont intégrés dans la GTB avec alertes en cas d’anomalie
- Redondance des serveurs GTB : les serveurs de supervision sont configurés en haute disponibilité (cluster actif/passif), alimentés par UPS de qualité hospitalière (IEC 62040-3 classe VFI), avec sauvegarde automatique de la base de données toutes les 15 minutes
Interopérabilité : GTB, SSI, GMAO et système d’information hospitalier
L’efficacité de la GTB hospitalière repose sur son intégration avec les autres systèmes de l’établissement :
- SSI (Système de Sécurité Incendie) : la GTB reçoit les états des centrales incendie et peut piloter les volets coupe-feu, arrêter les CTA et fermer les registres en cas de détection incendie dans une zone. La coordination GTB/SSI est définie dans le SDSI (Schéma Directeur de Sécurité Incendie)
- GMAO (Gestion de Maintenance Assistée par Ordinateur) : la GTB génère automatiquement des bons de travaux dans la GMAO lors d’une alarme technique (purgeur défaillant, filtre CTA encrassé, variateur en défaut). Ce lien supprime la saisie manuelle et réduit le délai d’intervention de 30 à 50 %
- Contrôle d’accès : la GTB intègre le système de contrôle d’accès pour gérer les plages d’autorisation par zone (accès bloc opératoire réservé aux personnels habilités) et corréler les accès avec les occupations pour optimiser les consignes CVC
- SIH (Système d’Information Hospitalier) : l’intégration GTB/SIH permet d’adapter le pilotage CVC des blocs opératoires au programme opératoire de la journée — préchauffage du bloc 1h avant la première intervention, réduction du débit entre deux blocs consécutifs
Cette interopérabilité est rendue possible par les protocoles BACnet/IP (échanges GTB/CVC), OPC-UA (équipements biomédicaux) et les APIs REST des SIH modernes. Pour une approche détaillée des protocoles de communication GTB, voir notre article sur les protocoles GTB : KNX, Modbus, BACnet comparatif. Les établissements de santé engagés dans une démarche de performance énergétique peuvent également réduire leurs pertes thermiques sur les réseaux de chaleur avec un calorifugeage adapté aux contraintes pharmaceutiques et sanitaires.
En résumé
La GTB hospitalière est l’une des applications les plus exigeantes et les plus complètes de l’automatisation du bâtiment. Elle remplit trois rôles simultanément : performance énergétique (réduction de 15 à 30 % de la facture sur un établissement consommant 250 à 400 kWh/m²/an), sécurité sanitaire (surveillance continue des zones critiques, prévention légionellose, alarmes prioritaires sur fluides médicaux) et traçabilité réglementaire (certification HAS, normes NF S90-351, inspections ARS). Le budget d’équipement d’un hôpital de 300 lits varie de 400 000 à 900 000 €, avec un ROI de 2 à 4 ans. La redondance des équipements (serveurs en cluster, alimentations UPS, double réseau) et l’intégration avec la GMAO, le SSI et le SIH sont des prérequis non négociables pour garantir la continuité de service 24h/24.
Questions fréquentes
Quelles sont les exigences température et hygrométrie dans un bloc opératoire géré par GTB ?
Le bloc opératoire est la zone la plus exigeante pour la GTB hospitalière. La norme NF S90-351 (qualité de l'air en bloc opératoire) impose une température de 18 à 24 °C, une hygrométrie relative de 40 à 60 %, une surpression de +20 à +30 Pa par rapport au couloir, et un flux d'air laminaire de type C (orthopédie, chirurgie cardiaque) ou B selon la classe de propreté requise. Le renouvellement d'air est de 15 à 25 volumes/heure avec 100 % d'air neuf (aucune recirculation). La GTB surveille chacun de ces paramètres en temps réel, avec alarme immédiate en cas de dérive, et trace toutes les données pour les accréditations HAS et les inspections ARS. Toute dérive hors plage déclenche une alarme prioritaire transmise simultanément au technicien biomédical de permanence, au cadre de bloc et à la régulation technique centralisée.
Comment la GTB hospitalière gère-t-elle la prévention de la légionellose ?
La prévention de la légionellose est une obligation réglementaire majeure pour les établissements de santé (arrêté du 1er février 2010, circulaire DGS du 22 avril 2002). La GTB gère ce risque sur le réseau ECS (eau chaude sanitaire) via plusieurs automatismes : maintien de la température de stockage ≥ 60 °C en permanence dans les ballons et réservoirs, maintien de la température de distribution ≥ 50 °C aux points de puisage, programmation automatique des chocs thermiques hebdomadaires (montée à 70 °C pendant 30 minutes dans l'ensemble du réseau), et génération d'un journal horodaté de toutes les mesures de température pour la traçabilité réglementaire. La GTB déclenche une alarme immédiate si la température de stockage descend sous 55 °C, ce qui est le seuil de risque de prolifération des légionelles. Ces données sont directement exploitables lors des inspections sanitaires et des audits internes qualité.
Quel budget prévoir pour équiper un hôpital de 300 lits en GTB ?
Pour un hôpital de 300 lits (environ 20 000 à 30 000 m² de surface bâtie), le budget GTB complet (CVC, ECS, éclairage, fluides médicaux, contrôle d'accès, connexion GMAO) varie de 400 000 à 900 000 €. Ce coût se décompose en plusieurs postes : régulation CVC des zones critiques (blocs opératoires, réanimation, pharmacie) : 150 000 à 300 000 €, dont la mise aux normes NF S90-351 et la redondance des équipements ; supervision ECS et prévention légionellose : 40 000 à 80 000 € ; éclairage DALI zones communes et administratives : 60 000 à 120 000 € ; sous-comptage électrique et gaz par service : 50 000 à 100 000 € ; serveurs GTB redondants avec UPS, connexion GMAO et formation utilisateurs : 80 000 à 150 000 €. Les économies annuelles générées se situent entre 80 000 et 200 000 €/an, soit un ROI de 3 à 5 ans. Les financements possibles incluent les primes CEE (fiche BAT-TH-116) et les dotations FMESPP (Fonds de Modernisation des Établissements de Santé).
La GTB d'un hôpital doit-elle être raccordée à l'alimentation de secours ?
Oui, la redondance d'alimentation est une exigence absolue pour la GTB hospitalière. Les serveurs GTB, automates de régulation des zones critiques et concentrateurs de terrain doivent être raccordés à l'alimentation électrique de secours (groupe électrogène + onduleur UPS) pour garantir la continuité de supervision en cas de coupure secteur. La norme NF C 15-211 (installations électriques dans les locaux à usage médical) classifie les équipements par groupe : le groupe 0 (locaux généraux) tolère une coupure momentanée, le groupe 1 (soins) exige une reprise < 15 secondes, le groupe 2 (blocs opératoires, réanimation) exige une continuité totale sans micro-coupure. La GTB des zones de groupe 2 doit être alimentée par une source sans interruption (onduleur statique) distincte du groupe électrogène. De plus, la GTB doit disposer de chemins réseau redondants (double boucle réseau, connexions fibre et cuivre) pour éviter toute perte de supervision en cas de défaut d'un équipement réseau.
Quelles économies d'énergie peut-on attendre d'une GTB dans un hôpital ?
Un hôpital consomme en moyenne 250 à 400 kWh/m²/an, soit 3 à 5 fois plus qu'un immeuble de bureaux. L'énergie représente 10 à 20 % du budget de fonctionnement d'un établissement de santé. La GTB peut réduire ce poste de 15 à 30 % sans dégrader le confort ou la sécurité des patients, grâce à plusieurs leviers : optimisation des horaires de ventilation dans les zones non critiques (réduction du débit la nuit dans les couloirs, zones administratives, blocs opératoires entre les interventions) → économies : 20 à 35 % sur la ventilation de ces zones. Pilotage des chaudières et du chauffage central selon les occupations réelles → économies : 10 à 20 % sur le gaz. Gestion de l'éclairage DALI dans les zones communes, administratives et parkings → économies : 40 à 60 % sur l'éclairage non critique. Pour un hôpital de 300 lits avec une facture énergétique de 1 500 000 €/an, une GTB bien déployée génère 250 000 à 400 000 €/an d'économies, avec un ROI de 2 à 4 ans selon le niveau d'équipement initial.
