Réponse directe : La GTB hospitalière doit répondre à des exigences critiques absentes du tertiaire standard : flux d’air contrôlés ISO 5-8 dans les salles propres et blocs opératoires, supervision de la chaîne du froid pharmaceutique (2-8°C en continu 24h/24), redondance totale des systèmes critiques, et disponibilité > 99,9 %. Budget : 80 à 150 €/m², économies : 12 à 18 % sur l’énergie. Les établissements de santé sont soumis au décret BACS. Pour une introduction complète à la GTB, consultez notre guide gestion technique du bâtiment — guide complet 2026.
Points clés à retenir
- Flux d’air contrôlés : salles propres ISO 5-8, blocs opératoires en surpression, chambres isolement en dépression
- Chaîne du froid : surveillance continue 2-8°C (médicaments), -20°C (congélation), alarmes 24h/24, traçabilité 5 ans
- Redondance N+1 obligatoire : CTA en parallèle, alimentation GES + ASI, GTB elle-même redondante
- Budget : 80 à 150 €/m² — hôpital 500 lits : 2 à 6 M€ de GTB complète
- Économies : 12 à 18 % sur la facture énergétique, ROI 7 à 12 ans — décret BACS applicable
Les établissements de santé représentent l’un des segments les plus complexes et les plus exigeants pour la GTB. Avec des consommations énergétiques de 300 à 600 kWh/m²/an (2 à 4 fois supérieures au tertiaire standard), des contraintes réglementaires multiples (HAS, ANSM, ARS, normes NF EN 13779, UTE C 15-211) et une criticité maximale des équipements (tolérance zéro aux pannes en bloc opératoire, réanimation ou urgences), la GTB hospitalière est une spécialité à part entière qui nécessite des intégrateurs formés aux exigences sanitaires.
La GTB hospitalière : un enjeu critique et réglementé
Un établissement de santé est un bâtiment fonctionnant 24h/24, 365 jours par an, avec des activités à risque vital dans certaines zones (bloc opératoire, réanimation, néonatologie, stérilisation). La GTB y remplit trois rôles simultanés :
- Rôle sanitaire : maintien des conditions de qualité d’air (débits, filtration, surpression/dépression) indispensables à la prévention des infections nosocomiales — la ventilation représente 40 à 50 % des consommations électriques d’un hôpital
- Rôle sécuritaire : supervision des alimentations électriques secourues (GES, ASI, tableaux de sécurité), des détections incendie, des contrôles d’accès aux zones sensibles (pharmacie, laboratoires, réserves stériles)
- Rôle énergétique : optimisation de la consommation (300 à 600 kWh/m²/an selon les hôpitaux) dans le cadre du décret tertiaire (objectif -40 % en 2030) et du décret BACS
En France, le secteur hospitalier public (1 000 établissements MCO, 600 000 lits) consomme environ 10 TWh/an d’énergie, dont 70 % en électricité. La facture énergétique d’un CHU de 1 000 lits dépasse souvent 5 à 8 millions d’euros par an. Une GTB performante permet d’économiser 600 000 à 1,4 M€/an, un enjeu financier considérable pour des établissements soumis à des contraintes budgétaires croissantes.
Réglementation spécifique : UTE C 15-211, HQE santé, certification
La GTB hospitalière est encadrée par un corpus réglementaire plus dense que pour tout autre type de bâtiment :
- Guide UTE C 15-211 (alimentation électrique des établissements de santé) : classification des locaux (groupe 0, 1, 2) selon le risque vital, exigences sur les alimentations secourues, temps de coupure maximaux (0,5 s pour groupe 2), GTB de surveillance des alimentations
- NF EN 13779 et NF EN 15251 : qualité d’air intérieur dans les locaux non résidentiels — définit les catégories de qualité d’air (IDA 1 à 4) et les débits minimaux de renouvellement par occupant
- Norme ISO 14644 : classification des salles propres (ISO 1 à ISO 9) selon la concentration particulaire — les blocs opératoires sont en ISO 5 à ISO 7, les stérilisations en ISO 5
- Certification HQE Santé / BREEAM Healthcare : référentiels volontaires qui intègrent les performances GTB dans les critères de certification (énergie, qualité d’air, confort, management)
- Décret BACS + décret tertiaire : obligations réglementaires s’appliquant à tous les bâtiments tertiaires non résidentiels, y compris les établissements de santé
Les investissements de mise en conformité sont éligibles aux CEE (fiche BAT-TH-116 pour la GTB, BAT-EQ-133 pour l’éclairage, BAT-TH-113 pour les CTA à haut rendement). Les ARS (Agences Régionales de Santé) peuvent également financer les diagnostics GTB dans le cadre des CPOM (Contrats Pluriannuels d’Objectifs et de Moyens).

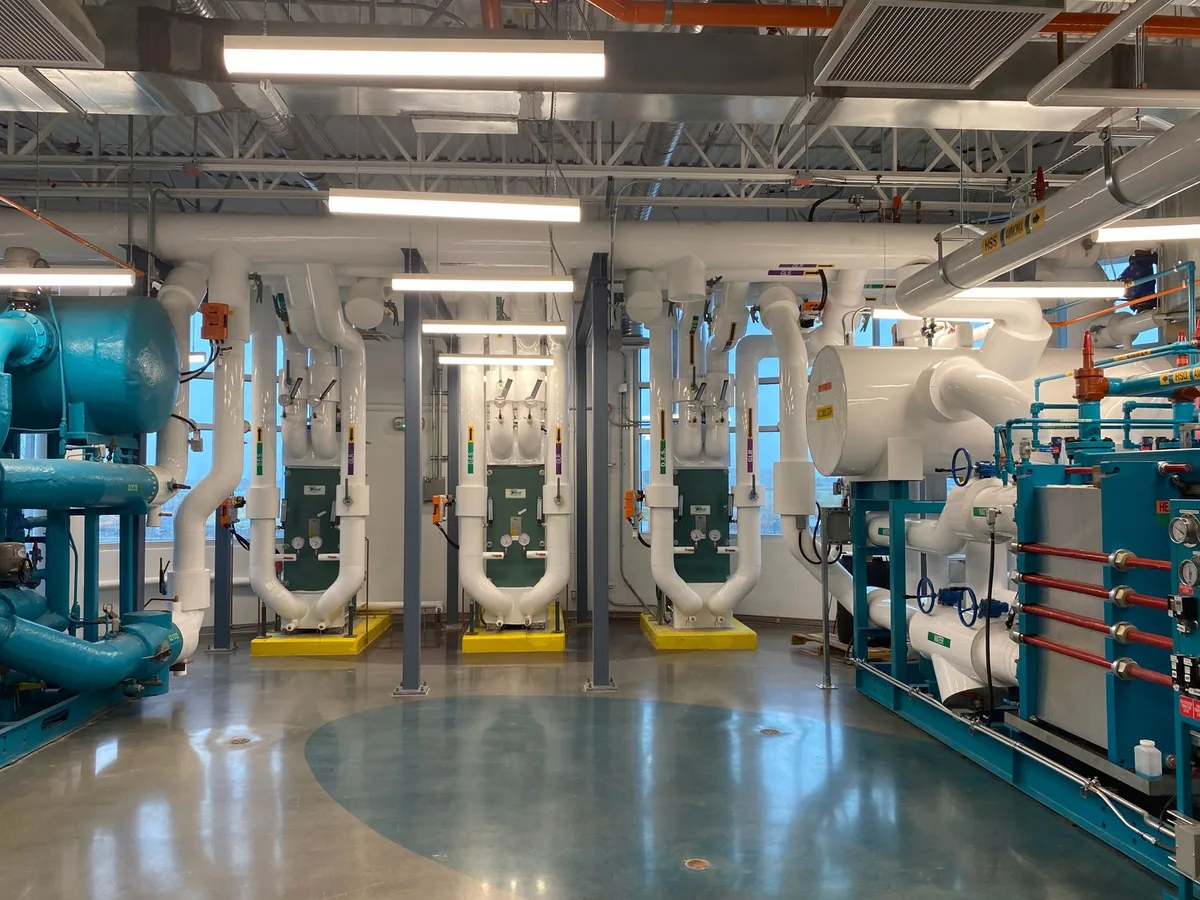

Gestion des salles propres et flux d’air contrôlés
La gestion des flux d’air est le cœur de la GTB hospitalière. Les exigences varient fortement selon la zone :
- Blocs opératoires (ISO 5-6) : 15 à 25 renouvellements d’air par heure, surpression de 10 à 15 Pa par rapport aux couloirs, filtration HEPA H14, flux laminaire unidirectionnel vertical au-dessus du patient. La GTB supervise en continu les débits (débitmètres à fil chaud), la surpression (capteurs différentiels), et l’état des filtres (perte de charge)
- Chambres d’isolement infectieux (ISO 7-8) : dépression de 8 à 15 Pa par rapport au couloir, 6 à 12 renouvellements/heure, sas de décontamination en pression intermédiaire. La GTB doit alerter immédiatement si la dépression est insuffisante
- Stérilisation (ISO 5) : zone propre en surpression, zones souillées en dépression, contrôle strict des températures et humidités (22°C ± 2°C, 45-55 % HR)
- Pharmacie hospitalière : zones de préparation des cytotoxiques sous hottes à flux laminaire, surpression dans les zones de conditionnement stérile, traçabilité de toutes les mesures environnementales
La GTB pilote ces flux via des Centrales de Traitement d’Air (CTA) à débit variable (régulation par variateurs de vitesse sur moteurs EC), des registres motorisés de zonage, et des capteurs différentiels de pression installés dans chaque local sensible. Un automate dédié (type Schneider Modicon M340, Siemens S7-300) gère la régulation temps réel de chaque zone, avec remontée des états et alarmes dans le superviseur GTB central.
Sécurité : redondance, alimentation secourue et alertes critiques
La sécurité électrique et la redondance des systèmes sont des exigences absolues en milieu hospitalier. La GTB joue un rôle central dans la supervision de ces systèmes de sécurité. Pour les aspects sécurité incendie et contrôle d’accès, consultez également notre article GTB et sécurité du bâtiment : incendie, accès, intrusion.
- Groupes Électrogènes de Sécurité (GES) : démarrage automatique < 15 s (groupe GE1) pour les locaux de groupe 1 et 2 (blocs, réanimation, urgences). La GTB supervise l'état du GES (niveau de carburant, température eau, état batteries de démarrage) et génère des alarmes préventives
- Alimentation Sans Interruption (ASI) : maintien de l’alimentation des équipements de surveillance vitale (monitoring, respirateurs) lors des 15 secondes de démarrage GES. La GTB supervise l’état des batteries ASI (capacité résiduelle, température, cycles de charge)
- Redondance N+1 des CTA : deux centrales de traitement d’air par zone critique, avec basculement automatique piloté par la GTB en < 5 secondes en cas de défaut ventilateur ou moteur
- Système de Sécurité Incendie (SSI) : la GTB est interfacée avec le SSI (Système de Sécurité Incendie de catégorie A ou B selon l’ERP) pour le compartimentage automatique, la mise en sécurité des CTA (arrêt ventilation hors zones sinistres, fermeture clapets coupe-feu) et l’activation des désenfumages
L’architecture réseau de la GTB hospitalière doit elle-même être redondante : VLAN dédié séparé du réseau administratif et médical, connexions en fibre optique avec boucle de redondance (ring topology), serveurs GTB en haute disponibilité (cluster actif/passif) avec UPS dédié. Toute alarme critique doit être transmise par au moins deux canaux indépendants (réseau informatique + GSM/DECT) pour garantir la réception même en cas de panne du réseau principal.
Supervision de la chaîne du froid (médicaments, laboratoires)
La supervision de la chaîne du froid est une fonction critique de la GTB hospitalière, encadrée par les BPF (Bonnes Pratiques de Fabrication) de l’ANSM et les recommandations de la Pharmacopée Européenne. Les températures réglementaires à surveiller :
- 2-8°C : médicaments thermosensibles (vaccins, insulines, biothérapies), produits sanguins labiles, préparations hospitalières. Alarme si T > 8°C pendant > 30 min
- 15-25°C : médicaments à température ambiante contrôlée (armoires de service, zones de stockage) — moins critique mais à tracer
- −20°C (±5°C) : plasmas, certains vaccins, produits de cryochirurgie. Alarme si T > −15°C
- −80°C : congélateurs de recherche, stockage cellules souches, vaccins ARNm (COVID). Alarme si T > −60°C, remontée en temps réel
La GTB acquiert les mesures des sondes (PT100 calibrées, précision ± 0,3°C) via Modbus RTU ou BACnet, les enregistre avec horodatage certifié (traçabilité 21 CFR Part 11 ou similaire), et génère des rapports d’excursion automatiques. Les alarmes déclenchent une procédure en cascade : astreinte pharmaceutique (SMS/appel automatique), ouverture de ticket GMAO, et dans les cas critiques (> 30 min hors plage) déclenchement du protocole de transfert de produits vers une enceinte de secours préidentifiée.
Intégration GMAO et gestion de maintenance
L’intégration GTB-GMAO (Gestion de la Maintenance Assistée par Ordinateur) est particulièrement stratégique en milieu hospitalier, où la maintenance préventive des équipements techniques est une obligation réglementaire (arrêté du 25 juin 1980 pour les ERP, normes NF S90-351 pour les blocs). Les bénéfices de l’intégration GTB-GMAO :
- Maintenance préventive conditionnelle : la GTB transmet à la GMAO les compteurs d’heures de fonctionnement des moteurs CTA, pompes et compresseurs — la GMAO déclenche automatiquement les ordres de travail de remplacement filtres, courroies ou huile à intervalles réels (et non forfaitaires)
- Détection précoce des anomalies : la GTB compare les consommations mesurées aux consommations de référence (baseline) et alerte la GMAO en cas de dérive > 10 % — permettant l’intervention avant la panne
- Traçabilité réglementaire : chaque intervention de maintenance sur un équipement GTB est enregistrée dans la GMAO avec l’identifiant technicien, la date et la nature de l’intervention — indispensable pour les inspections HAS et ARS
- Gestion du patrimoine : l’inventaire des équipements techniques est partagé entre GTB et GMAO, évitant la double saisie et assurant la cohérence des données de maintenance
Les GMAO hospitalières les plus courantes (Dimo Maint, Carl Source, IBM Maximo, Infor EAM, Altair Saas Fee) proposent des connecteurs natifs avec les superviseurs GTB (Niagara, Siemens Desigo, Schneider EcoStruxure) via API REST ou OPC-UA. L’intégration complète GTB-GMAO représente typiquement 10 à 15 % du budget GTB global mais génère 20 à 35 % de réduction des coûts de maintenance curative.
ROI et retours d’expérience sur les grands CHU
Les retours d’expérience publiés par l’ADEME, la FHF (Fédération Hospitalière de France) et les CHU pionniers montrent des résultats cohérents :
| Contrainte | Hôpital | Tertiaire standard | Implication GTB |
|---|---|---|---|
| Redondance systèmes | N+1 obligatoire (blocs, réanimation) | N (pas de redondance imposée) | Double CTA, double réseau GTB, ASI + GES supervisés |
| Qualité d’air | ISO 5-8 (blocs, stéril.), 6-25 vol/h | IDA 2-3, 0,8-1,5 vol/h | CTA à débit variable, mesure pression différentielle, filtres HEPA |
| Chaîne du froid | 2-8°C (médicaments), −80°C (labo), 24h/24 | Non applicable | Sondes PT100, GMAO, alarmes SMS, traçabilité 5 ans |
| Sécurité incendie | ERP type U (hôpitaux), SSI cat. A | ERP type divers, SSI cat. B ou C | Interface GTB-SSI, clapets coupe-feu motorisés, désenfumage piloté |
| Maintenance | Traçabilité réglementaire HAS/ARS, GMAO obligatoire | Maintenance libre | Intégration GTB-GMAO, compteurs horaires, ordres travaux automatiques |
Exemples de retours mesurés : CHU de Bordeaux — déploiement GTB sur 300 000 m² (2019-2022), économies de 14 % sur la facture électrique soit 1,2 M€/an, ROI 8 ans. Hôpital Lariboisière (AP-HP) — GTB et optimisation CVC, -18 % de consommation en 3 ans. CHU de Rennes — GTB couplée à un jumeau numérique, économies de 22 % sur la ventilation des blocs opératoires. Ces résultats sont cohérents avec l’objectif général de 12 à 18 % d’économies pour les hôpitaux équipés d’une GTB classe B.
En résumé
La GTB en hôpital et établissement de santé est une spécialité exigeante qui cumule des contraintes absentes du tertiaire standard : flux d’air contrôlés ISO 5-8 pour les salles propres et blocs opératoires (6 à 25 volumes/heure, filtration HEPA), supervision 24h/24 de la chaîne du froid pharmaceutique (2-8°C médicaments, −80°C laboratoires, traçabilité 5 ans), redondance N+1 de tous les systèmes critiques (CTA, alimentation GES+ASI, réseau GTB), intégration obligatoire avec la GMAO pour la traçabilité réglementaire HAS/ARS. Budget : 80 à 150 €/m² (2 à 6 M€ pour un hôpital 500 lits). Économies : 12 à 18 % sur la facture énergétique, ROI 7 à 12 ans. Les établissements de santé sont soumis au décret BACS (GTB classe B obligatoire pour CVC > 290 kW) et éligibles à la fiche CEE BAT-TH-116.
Questions fréquentes
Quelles sont les exigences GTB spécifiques à un hôpital ?
Un hôpital impose des exigences GTB bien plus strictes qu'un bâtiment tertiaire standard sur quatre dimensions : (1) Redondance des systèmes — les équipements critiques (ventilation bloc opératoire, alimentation électrique secourue) doivent disposer de systèmes de backup automatiques avec basculement < 15 secondes ; (2) Qualité d'air contrôlée — les salles propres ISO 5 à ISO 8 requièrent une maîtrise des débits d'air, de la surpression/dépression, de la filtration HEPA et des taux de renouvellement (6 à 600 volumes/heure selon l'usage) ; (3) Chaîne du froid pharmaceutique — surveillance en continu des enceintes de conservation (2-8°C médicaments, -20°C congélation, -80°C cryogénie) avec alarmes 24h/24 et enregistrement traçable ; (4) Disponibilité 24h/24 — la GTB doit garantir un taux de disponibilité > 99,9 % avec maintenance sans coupure.
Comment la GTB surveille-t-elle la chaîne du froid dans un hôpital ?
La supervision de la chaîne du froid par la GTB hospitalière repose sur un réseau de sondes de température certifiées (PT100 ou NTC) placées dans chaque enceinte réfrigérée, reliées à des modules d'acquisition Modbus RTU ou BACnet. La GTB enregistre les mesures toutes les 5 à 15 minutes (selon les exigences BPF — Bonnes Pratiques de Fabrication), génère des alarmes si la température sort des plages autorisées (ex. > 8°C pour les médicaments thermosensibles), et déclenche des protocoles automatiques : passage en alarme sonore/visuelle, notification SMS/e-mail à l'astreinte pharmaceutique, et ouverture d'un ticket GMAO pour intervention. Les données sont conservées 5 ans minimum pour les contrôles réglementaires (ANSM, HAS). Des solutions spécialisées comme Elpro Ecolog, Mesa Labs ou Coris Systems complètent la GTB pour les petits équipements non raccordables.
Quelle redondance faut-il prévoir pour la GTB d'un bloc opératoire ?
Pour un bloc opératoire, la GTB doit prévoir une redondance N+1 sur tous les équipements critiques : deux centrales de traitement d'air (CTA) en parallèle avec basculement automatique < 5 secondes en cas de défaut, deux alimentations électriques secourues indépendantes (Groupe Électrogène de Sécurité + Alimentation Sans Interruption), et une GTB elle-même redondante avec automate maître/esclave et supervision sur réseau informatique dédié (VLAN sécurisé, séparé du réseau administratif). La norme NFC 15-211 et le guide UTE C 15-211 imposent des groupes électrogènes de sécurité (GES) de type GE1 (démarrage < 15 s) pour les blocs opératoires, avec une autonomie minimale de 24 heures. Le logiciel GTB doit rester opérationnel lors d'une coupure secteur et fonctionner sur alimentation secourue.
La GTB hospitalière est-elle soumise au décret BACS ?
Oui, les établissements de santé sont soumis au décret BACS (décret n° 2020-887 du 20 juillet 2020) au même titre que les autres bâtiments tertiaires non résidentiels. Les seuils s'appliquent identiquement : GTB classe B obligatoire pour tout système CVC > 290 kW depuis le 8 janvier 2025, et pour les systèmes ≥ 70 kW à partir du 1er janvier 2027. Pour un hôpital de 500 lits (typiquement 20 000 à 50 000 m², puissance CVC de 2 à 10 MW), l'obligation était déjà applicable dès 2025. La fiche CEE BAT-TH-116 (GTB classe B/A) est éligible pour les établissements de santé et peut couvrir 15 à 30 % du coût d'installation. Les CHU peuvent également bénéficier du programme ACTEE (Action des Collectivités Territoriales pour l'Efficacité Énergétique) qui finance les études préalables GTB.
Quel est le budget GTB d'un hôpital de 500 lits ?
Pour un hôpital de 500 lits représentant typiquement 25 000 à 40 000 m², le budget GTB se situe entre 2 et 6 millions d'euros selon le niveau de prestations, soit 80 à 150 €/m² pour une GTB complète (CVC, éclairage, sécurité, chaîne du froid, GMAO intégrée). Ce budget se décompose approximativement ainsi : capteurs et actionneurs terrain (35-40 %), automates et passerelles (20-25 %), câblage et installation (20-25 %), logiciel de supervision et licences (10-15 %), formation et mise en service (5-10 %). Les économies d'énergie attendues (12 à 18 % sur la facture énergétique) permettent un retour sur investissement de 7 à 12 ans, sans compter les bénéfices en réduction de maintenance curative et en conformité réglementaire. Les fonds FEDER et le programme AQSANTE (via les ARS) peuvent cofinancer jusqu'à 30 % des projets GTB hospitaliers dans certaines régions.
