Réponse directe : En industrie, l’isolation des points singuliers s’adapte au type de fluide (vapeur, eau chaude, eau froide, air comprimé) et au type d’équipement (vanne, échangeur, pompe, ballon, filtre). La réglementation applicable est la fiche CEE IND-UT-121 pour les réseaux industriels. La thermographie infrarouge est l’outil de diagnostic de référence pour identifier et prioriser les zones à traiter.
Points clés à retenir
- 4 types de fluides industriels, 4 stratégies d’isolation différentes
- La thermographie IR est l’outil de diagnostic incontournable avant tout chantier
- Fiche CEE IND-UT-121 : dédiée aux réseaux industriels vapeur, eau chaude et condensat
- La norme de référence pour le calcul thermique est NF EN ISO 12241
- Chaque type d’équipement (vanne, échangeur, pompe) nécessite une solution de matelas spécifique
L’industrie française consomme environ 380 TWh/an d’énergie finale. Les pertes thermiques sur les réseaux de distribution d’énergie (vapeur, eau chaude, fluides caloporteurs) représentent 15 à 25 % de cette consommation. Les points singuliers — vannes, filtres, brides, échangeurs, pompes — sont responsables de 30 à 50 % de ces pertes. L’enjeu de leur isolation est donc considérable : plusieurs milliards de kWh économisables chaque année sur l’ensemble du parc industriel français.
Isolation par type de fluide industriel
Le type de fluide détermine les contraintes de température, de pression et d’humidité, et donc le choix des matériaux d’isolation :
- Vapeur d’eau (100-400°C) : les matelas en laine de roche (jusqu’à 500°C) ou fibres de silice (jusqu’à 650°C) sont la solution standard. L’enveloppe extérieure doit être en tissu de verre ou acier inox pour résister à l’humidité. Priorité aux filtres Y, vannes à opercule et purgeurs qui concentrent les pertes maximales.
- Eau chaude sanitaire et procédé (60-120°C) : laine de roche en coquilles pour les tuyaux droits, matelas laine de roche sur les points singuliers. Attention à l’étanchéité à l’eau car les réseaux ECS sont souvent dans des zones humides.
- Eau froide et eau glacée (4-20°C) : stratégie inversée — l’objectif est d’éviter la condensation sur les surfaces froides. Élastomère nitrile à cellules fermées obligatoire. Épaisseur calculée pour que la température de surface reste au-dessus du point de rosée.
- Air comprimé (20-100°C) : matelas élastomère ou laine de roche selon la température. Attention aux zones de condensat dans les réseaux d’air comprimé non séché — prévoir des points de purge.
Isolation par type d’équipement industriel
Chaque type d’équipement requiert une approche spécifique pour la conception du matelas :
- Vannes à opercule et à boisseau : matelas en deux demi-coquilles articulées pour permettre l’accès au volant ou au levier d’actionnement. Le matelas doit s’ouvrir sans être démonté pour permettre la manœuvre de la vanne en urgence. Volet d’accès systématique sur les vannes d’isolement principales.
- Échangeurs de chaleur : corps de l’échangeur, têtes de distribution et collecteurs sont tous des points singuliers. La conception du matelas doit permettre le démontage des têtes pour le nettoyage (maintenance semestrielle ou annuelle sur la plupart des échangeurs industriels). Matelas modulaire en plusieurs pièces recommandé.
- Pompes de circulation : corps de pompe et volute en fonte ou acier inox. Le matelas doit laisser accessible le presse-étoupe (contrôle de fuite), les boulons de bride et l’accouplement pompe-moteur. Solution en deux parties avec fermeture velcro.
- Ballons et réservoirs tampons : les têtes bombées, les renforts, les pieds et les piquages sont des points singuliers qui interrompent l’isolation de la virole principale. Matelas spécifiques pour chaque piquage et tête de réservoir.
- Filtres en Y et crépines : le bouchon de nettoyage (culasse du filtre) doit rester accessible. Le matelas doit s’ouvrir facilement pour le nettoyage du panier filtrant, généralement mensuel à trimestriel.
Normes et réglementation applicables
| Texte | Objet | Application |
|---|---|---|
| NF EN ISO 12241 | Calcul des pertes thermiques des installations industrielles | Dimensionnement de l’isolation |
| NF EN ISO 15665 | Isolation acoustique des tuyauteries et vannes | Réduction des nuisances sonores |
| Fiche CEE IND-UT-121 | Isolation des points singuliers réseaux vapeur/eau chaude | Financement des travaux |
| Arrêté du 25/07/1997 | Rendement des chaudières industrielles | Efficacité des systèmes de production |
| Décret 2023-1103 | Audit énergétique obligatoire ≥2,75 GWh/an | Obligation d’audit et plan d’action |

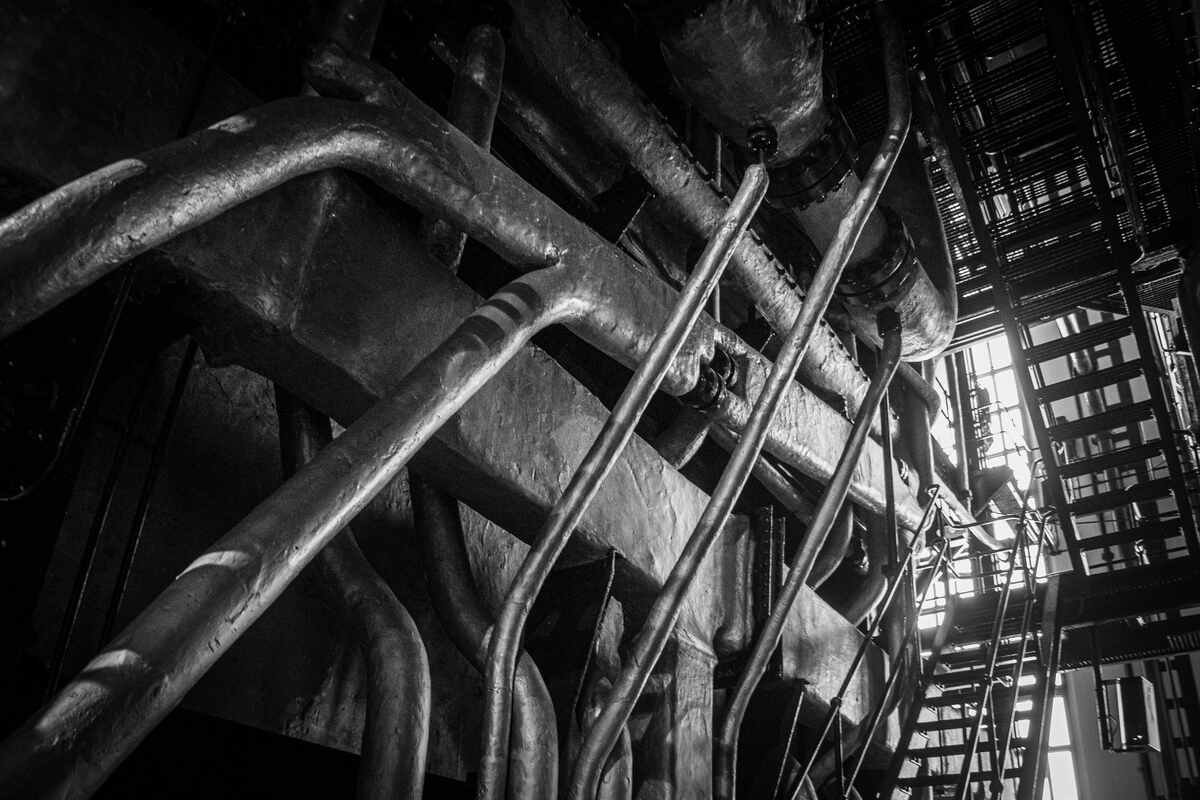

L’audit thermographique IR : l’outil indispensable
La thermographie infrarouge (IR) est la technique de diagnostic de référence pour les réseaux industriels. Une caméra thermique détecte le rayonnement infrarouge émis par les surfaces et le convertit en cartographie de température. Les points singuliers non isolés apparaissent comme des « points chauds » immédiatement identifiables sur les images thermiques.

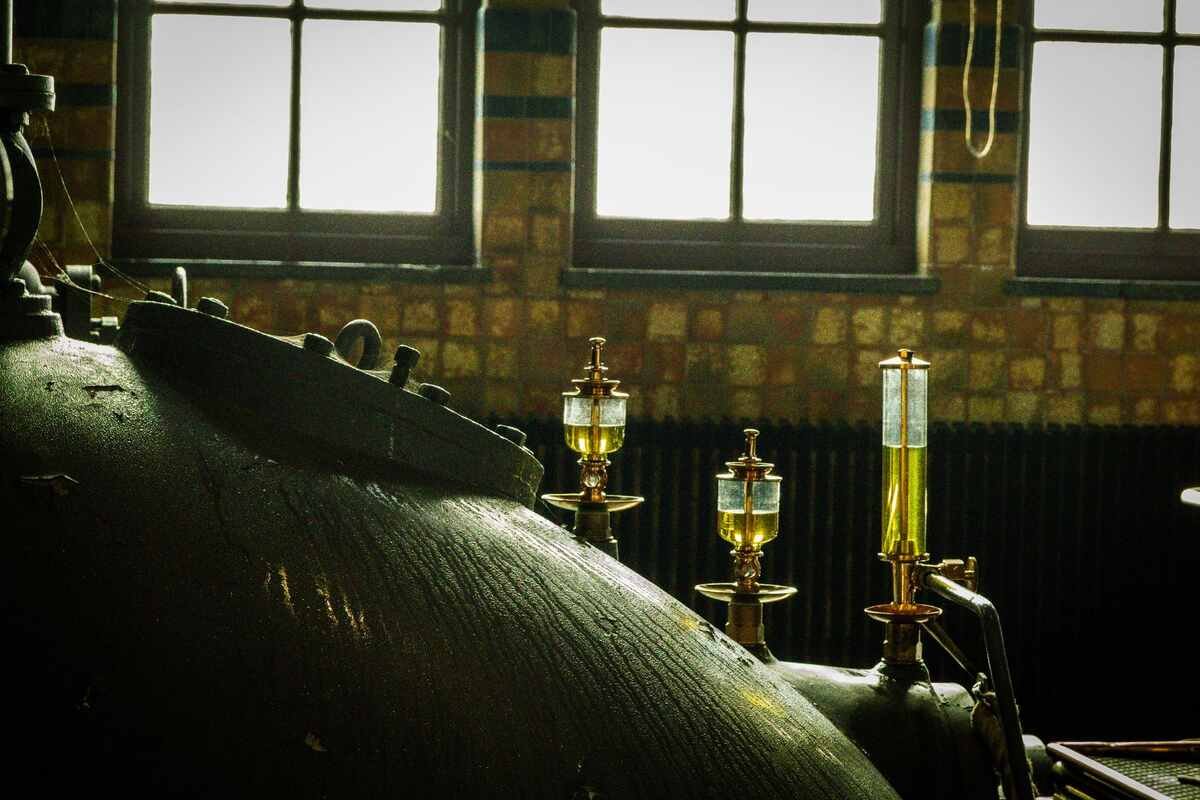

Un audit thermographique complet d’une chaufferie vapeur industrielle permet de :
- Identifier et localiser précisément tous les points singuliers non ou mal isolés
- Mesurer la température de surface de chaque équipement (précision ±2°C)
- Calculer les pertes thermiques de chaque point singulier (en W/m²)
- Établir un bilan thermique complet du réseau
- Prioriser les interventions par ordre de ROI décroissant
- Constituer le rapport de base pour le dossier CEE IND-UT-121
Un audit thermographique complet d’une chaufferie vapeur de taille moyenne (100 à 300 points singuliers) prend 1 à 2 jours sur site et aboutit à un rapport avec cartographie complète, quantification des pertes et plan d’action chiffré. Son coût est de 1 500 à 4 000 € HT et est généralement récupéré dès le premier trimestre d’économies.
La fiche CEE IND-UT-121 : le dispositif de financement dédié
La fiche CEE (Certificats d’Économies d’Énergie) IND-UT-121 est spécifiquement conçue pour financer l’isolation des points singuliers sur les réseaux industriels. Elle s’applique aux :
- Réseaux vapeur saturée et vapeur surchauffée
- Réseaux eau chaude de procédé (> 40°C)
- Réseaux de condensat de vapeur
- Réseaux de fluides caloporteurs (huile thermique, glycol…)
Le montant de la prime est calculé en kWh cumac (énergie cumulée actualisée sur la durée de vie du matelas, soit 20 ans). Le barème dépend du diamètre nominal (DN) du point singulier et du type de fluide. Pour un site industriel consommant 2 à 10 GWh/an, la prime peut représenter 50 à 100 % du coût des travaux.
En résumé
L’isolation des points singuliers en industrie est une démarche structurée qui commence par un audit thermographique, se poursuit par la conception et la fabrication de matelas sur mesure adaptés à chaque type d’équipement et de fluide, et se conclut par un chantier de pose sans arrêt de production. La fiche CEE IND-UT-121 permet de financer une grande partie voire la totalité de ces travaux. C’est l’action d’efficacité énergétique industrielle la plus rapide à mettre en œuvre et au ROI le plus court disponible en 2026.
Questions fréquentes
Quels points singuliers isoler en priorité sur un réseau vapeur industriel ?
Les filtres en Y sont à isoler en priorité car ils présentent la surface développée la plus importante par rapport à leur DN. Viennent ensuite les vannes à opercule (corps massif, fortes pertes), puis les brides (nombreuses sur tout réseau) et enfin les purgeurs et compensateurs. La thermographie infrarouge permet d'identifier précisément les points singuliers les plus chauds et donc les plus prioritaires.
La norme NF EN ISO 15665 s'applique-t-elle aux points singuliers ?
La NF EN ISO 15665 concerne principalement l'isolation acoustique des tuyauteries industrielles, mais elle croise la problématique thermique. La norme applicable pour le calcul des performances thermiques des points singuliers est la NF EN ISO 12241, qui définit les méthodes de calcul des pertes thermiques pour les équipements de génie climatique et les installations industrielles, y compris les singularités.
Faut-il un audit thermique avant d'isoler les points singuliers ?
Un audit thermographique infrarouge est fortement recommandé avant tout chantier d'isolation. Il permet d'identifier et quantifier les pertes par point singulier, de prioriser les zones à traiter (ROI maximal en premier), de constituer la base du dossier CEE IND-UT-121, et de mesurer les résultats après travaux. Le coût d'un audit (1 000 à 3 000 €) est généralement amorti dès la première année grâce aux économies générées.
Comment isoler les points singuliers sur un réseau eau froide (risque de condensation) ?
Sur un réseau eau froide (eau glacée, eau de refroidissement à < 15°C), le risque est inverse : la condensation sur les surfaces froides génère de l'humidité et de la corrosion. L'isolation doit utiliser un matériau à cellules fermées (élastomère nitrile) qui empêche la vapeur d'eau de l'air ambiant d'atteindre la surface froide. L'étanchéité des joints et la continuité de l'isolation sont cruciales.
Quelle est la différence entre CEE IND-UT-121 et CEE BAT-TH-116 pour les points singuliers ?
La fiche CEE IND-UT-121 s'applique spécifiquement aux installations industrielles (procédés industriels, réseaux vapeur et eau chaude de production). La fiche BAT-TH-116 couvre l'isolation des réseaux de chaleur et d'eau chaude sanitaire dans les bâtiments tertiaires. Pour une usine ou un site industriel, c'est toujours IND-UT-121 qui s'applique. Pour une chaufferie de bâtiment, c'est BAT-TH-116.
