Réponse directe : Un point singulier est tout composant d’un réseau de tuyauteries qui n’est pas une section droite : vanne, bride, coude, soupape, filtre, purgeur, pompe ou compensateur. Ces éléments perdent beaucoup plus de chaleur que les tuyaux droits et doivent être isolés en priorité pour réduire la facture énergétique industrielle.
Points clés à retenir
- Définition : tout composant d’un réseau de tuyauteries autre qu’une section droite
- 8 types principaux : vannes, brides, coudes, soupapes, filtres Y, purgeurs, pompes, compensateurs
- Impact : 30 à 50 % des pertes thermiques d’un réseau pour moins de 5 % de la surface
- Solution : matelas isolants démontables sur mesure
- Financement : fiche CEE IND-UT-121
Définition complète : qu’est-ce qu’un point singulier ?
En génie thermique et en calorifugeage industriel, un point singulier (ou singularité de réseau) désigne tout élément d’un réseau de canalisations qui présente une géométrie différente d’un tuyau droit. Le terme vient du domaine de la mécanique des fluides où ces éléments génèrent des « pertes de charge singulières » — par opposition aux pertes de charge régulières des tuyauteries droites.
Dans le contexte de l’isolation thermique et du calorifugeage, les points singuliers sont des zones prioritaires car :
- Ils présentent une surface développée bien supérieure aux tuyauteries droites de même longueur
- Ils sont généralement laissés non isolés car les solutions classiques (coquilles rigides) ne s’adaptent pas à leur géométrie complexe
- Ils concentrent donc les pertes thermiques : un point singulier non isolé dans un réseau par ailleurs bien isolé devient le maillon faible de la chaîne thermique
Les 8 types de points singuliers : liste complète
Voici tous les types de points singuliers rencontrés en milieu industriel :
- Vannes : vannes à opercule, à boisseau sphérique (quart de tour), à papillon, de régulation — les plus répandues et les plus génératrices de pertes thermiques par leur masse métallique importante
- Brides : paires de brides plane, à collerette, taraudée — chaque raccord boulonné constitue une discontinuité thermique dans l’isolation
- Coudes : coudes 45° et 90°, coudes à souder ou brides — leur surface extérieure est supérieure au tuyau droit et leur géométrie courbe crée des zones de convection plus intenses
- Soupapes de sécurité : corps en acier forgé massif, très conducteur thermiquement, soumis à de hautes températures sur les réseaux vapeur
- Filtres en Y (crépines) : large surface développée, présents en grand nombre sur les réseaux vapeur industriels, particulièrement générateurs de pertes (jusqu’à 3 000 kWh/an pour un DN100 à 150°C)
- Purgeurs de vapeur : bimétalliques, à flotteur ou thermostatiques — chaque purgeur représente 350 à 800 kWh/an de pertes selon le DN
- Pompes de circulation : corps en fonte ou acier inox, très présentes sur les réseaux eau chaude et huile thermique
- Compensateurs de dilatation : leur section ondulée (soufflet) maximise la surface d’échange avec l’environnement
Pourquoi les points singuliers sont-ils des ponts thermiques ?
Un pont thermique est une zone où le flux de chaleur est intensifié par rapport aux zones voisines. Les points singuliers sont des ponts thermiques pour deux raisons cumulées :
1. Surface d’échange amplifiée : Le corps d’une vanne à opercule DN100 présente une surface extérieure de 0,15 à 0,25 m². La même longueur de tuyau droit DN100 (environ 25 cm) ne présente que 0,08 m². Le rapport est de 2 à 3 fois plus de surface pour la vanne.

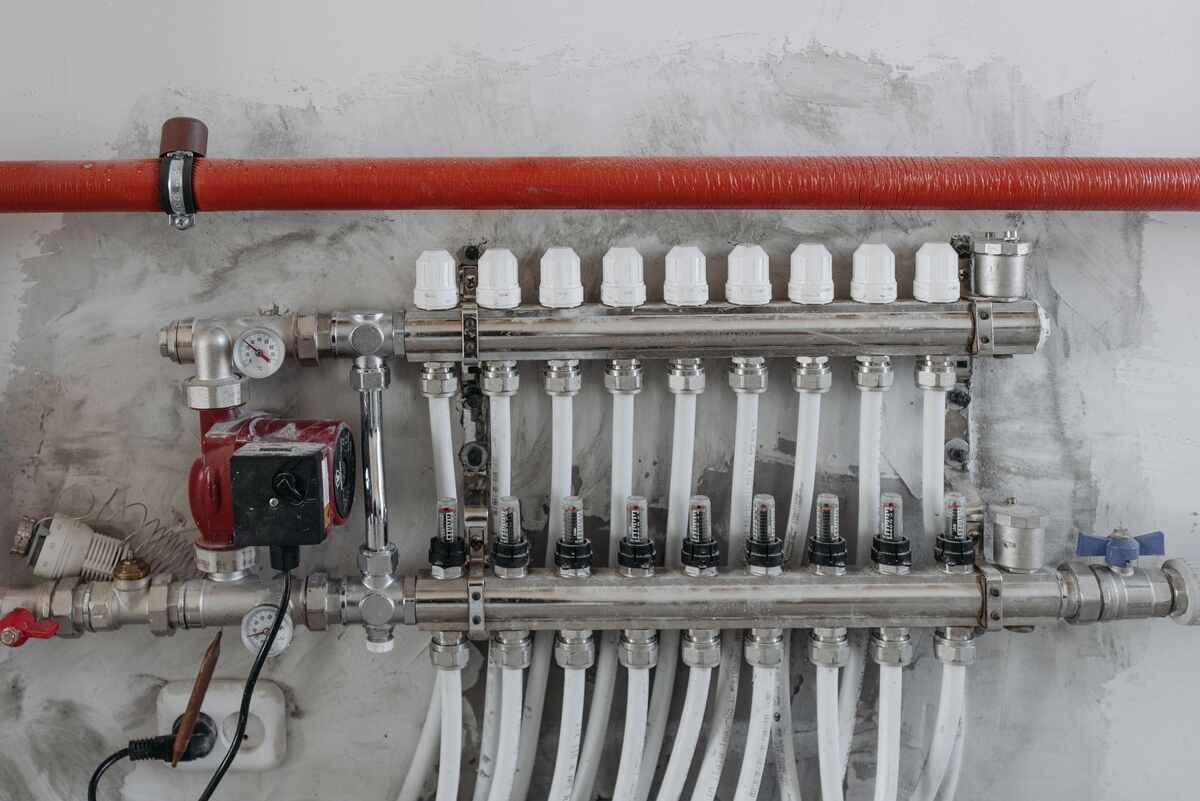

2. Absence d’isolation : Sur un réseau industriel typique, les tuyauteries droites sont isolées en coquilles de laine de roche. Mais les vannes, filtres et brides restent nus car les coquilles rigides ne s’adaptent pas à leur géométrie. Résultat : le réseau est comme un manteau d’hiver avec des trous aux articulations.
La combinaison des deux facteurs explique que 100 vannes non isolées sur un réseau vapeur à 150°C peuvent dissiper autant de chaleur que 400 à 600 mètres de tuyauterie droite non isolée.
Comment isoler un point singulier ?

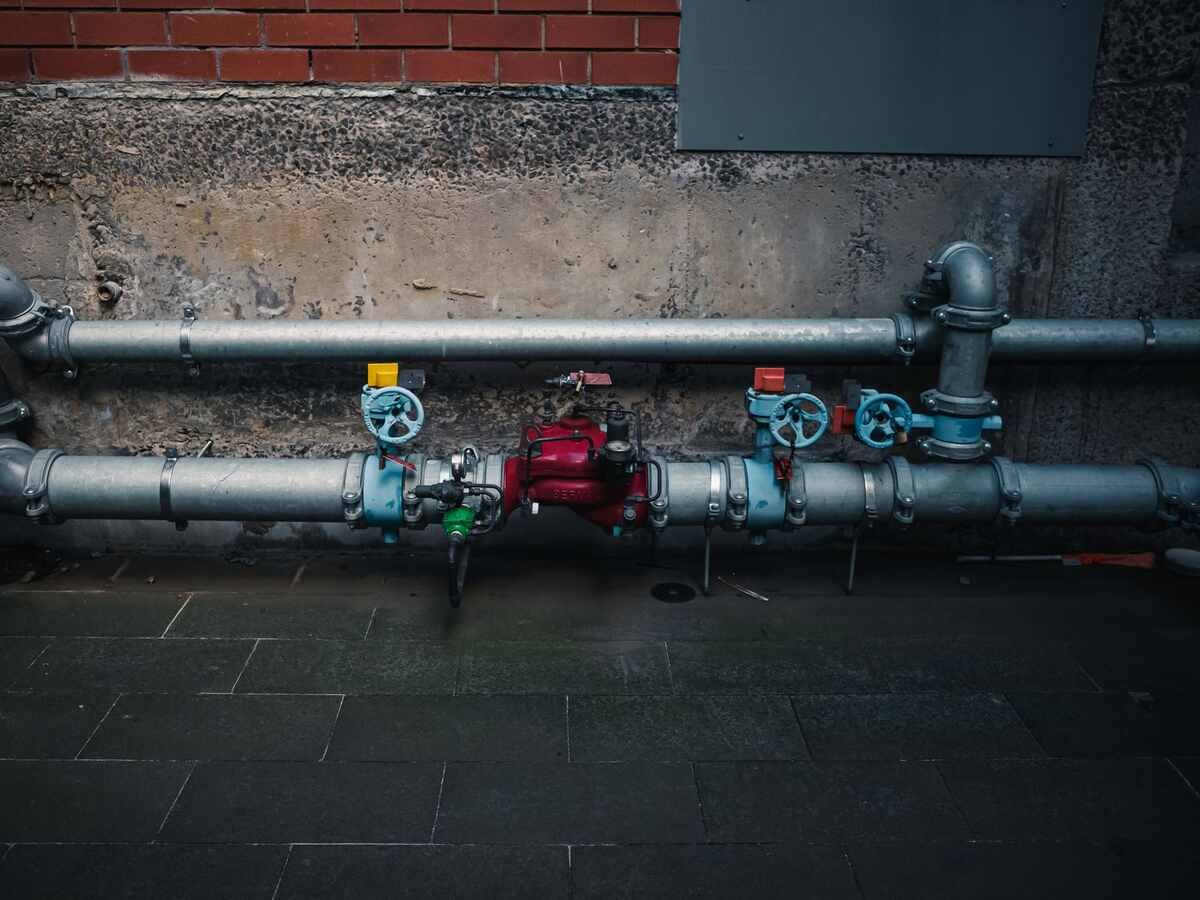

La solution de référence pour l’isolation des points singuliers est le matelas isolant démontable sur mesure. Voici son fonctionnement :
- Fabrication sur mesure : relevé de côtes précis de chaque point singulier, fabrication d’un matelas adapté exactement à sa géométrie
- Matériaux adaptés : laine de roche (100-500°C), fibres de silice (300-650°C), aérogel (tous T°, espace réduit), élastomère (-60°C à 120°C)
- Pose rapide : installation sans arrêt de production dans la majorité des cas
- Maintenabilité : le matelas se retire en 30 secondes pour les inspections et interventions, puis se remet en place immédiatement
- Durabilité : 8 à 15 ans de durée de vie selon les conditions
En résumé
Un point singulier est tout composant d’un réseau de tuyauteries autre qu’une section droite (vanne, bride, coude, filtre, purgeur, pompe, compensateur). Non isolés, ils concentrent 30 à 50 % des pertes thermiques d’un réseau industriel malgré leur faible surface. La solution est le matelas isolant démontable sur mesure, financé en partie par la prime CEE IND-UT-121, avec un retour sur investissement de 6 à 18 mois.
Questions fréquentes
Qu'est-ce qu'un point singulier en tuyauterie ?
Un point singulier est tout élément d'un réseau de tuyauteries qui n'est pas une section droite. Cela inclut les vannes, brides, coudes, tés, soupapes de sécurité, filtres en Y, purgeurs de vapeur, pompes et compensateurs de dilatation. Ces éléments sont dits "singuliers" car ils présentent des caractéristiques hydrauliques et thermiques différentes des tuyaux droits.
Pourquoi isoler les points singuliers est-il important ?
Non isolés, les points singuliers peuvent représenter 30 à 50 % des pertes thermiques totales d'un réseau, alors qu'ils n'occupent qu'une fraction de sa surface. Une vanne DN100 non isolée à 150°C perd autant de chaleur que 4 à 6 mètres de tuyauterie droite. L'isolation de ces éléments est donc l'action d'efficacité énergétique au meilleur rapport coût/économie en milieu industriel.
Quelle est la solution pour isoler un point singulier ?
La solution standard est le matelas isolant démontable sur mesure. Fabriqué en laine de roche, fibres de silice ou aérogel selon la température du fluide, il enveloppe parfaitement la géométrie complexe du point singulier. Il est fixé par velcros ou agrafes et peut être retiré en 30 secondes pour les opérations de maintenance, puis remis en place immédiatement.
Quels sont les types de points singuliers les plus courants en industrie ?
Les plus courants sont : les vannes à opercule et à boisseau sphérique (présentes partout sur les réseaux), les paires de brides (à chaque raccord), les filtres en Y ou crépines (en tête de réseau et avant chaque équipement), les purgeurs de vapeur (nombreux sur les réseaux vapeur industriels), les compensateurs de dilatation et les soupapes de sécurité.
Peut-on financer l'isolation des points singuliers avec les CEE ?
Oui, la fiche CEE IND-UT-121 est spécifiquement dédiée à l'isolation des points singuliers sur réseaux industriels de vapeur, eau chaude et condensat. Elle permet d'obtenir une prime en euros calculée sur le nombre de kWh cumac économisés, avec un barème par diamètre nominal (DN). Cette prime peut couvrir une grande partie voire la totalité du coût des travaux.
