Réponse directe : La régulation CVC pilotée par GTB repose sur trois piliers : la loi d’eau (courbe de chauffe reliant température extérieure et température départ eau), les sondes intérieures et extérieures (feedback PID par zone), et les scénarios de régime (confort, pré-confort, réduit, hors-gel). Bien paramétrée, cette régulation économise 8 à 15 % d’énergie par rapport au simple on/off, et jusqu’à 40 % sur le refroidissement via le free-cooling. Pour les fondamentaux de la GTB, consultez notre guide complet GTB 2026.
Points clés à retenir
- La loi d’eau calcule en temps réel la consigne de température départ eau en fonction de la température extérieure : pente et dérive sont les deux paramètres de réglage
- La sonde extérieure doit être orientée nord, à 2-3 m de hauteur, loin de toute source de chaleur parasite — erreur de positionnement = mauvaise loi d’eau = inconfort et surconsommation
- Les 4 régimes GTB : confort (21 °C), pré-confort (-2 °C), réduit (16 °C), hors-gel (7 °C) — chacun activé par planning ou détection d’occupation
- La régulation modulante PID (vs on/off) réduit la consommation de chauffage de 8 à 15 % et améliore le confort thermique
- Le free-cooling représente 600 à 900 h/an de rafraîchissement gratuit en climat parisien : économies de 20 à 40 % sur le groupe froid
La régulation CVC est le cœur opérationnel d’une GTB : c’est elle qui traduit les objectifs de confort et d’économie en commandes concrètes envoyées aux équipements (chaudière, vanne mélangeuse, CTA, groupe froid). Une GTB qui pilote les plages horaires mais ne maîtrise pas finement la régulation thermique n’exploite qu’une fraction de son potentiel d’économies. Ce guide détaille les mécanismes de régulation CVC que toute GTB bien configurée doit implémenter.
La loi d’eau : l’algorithme fondamental du chauffage hydraulique

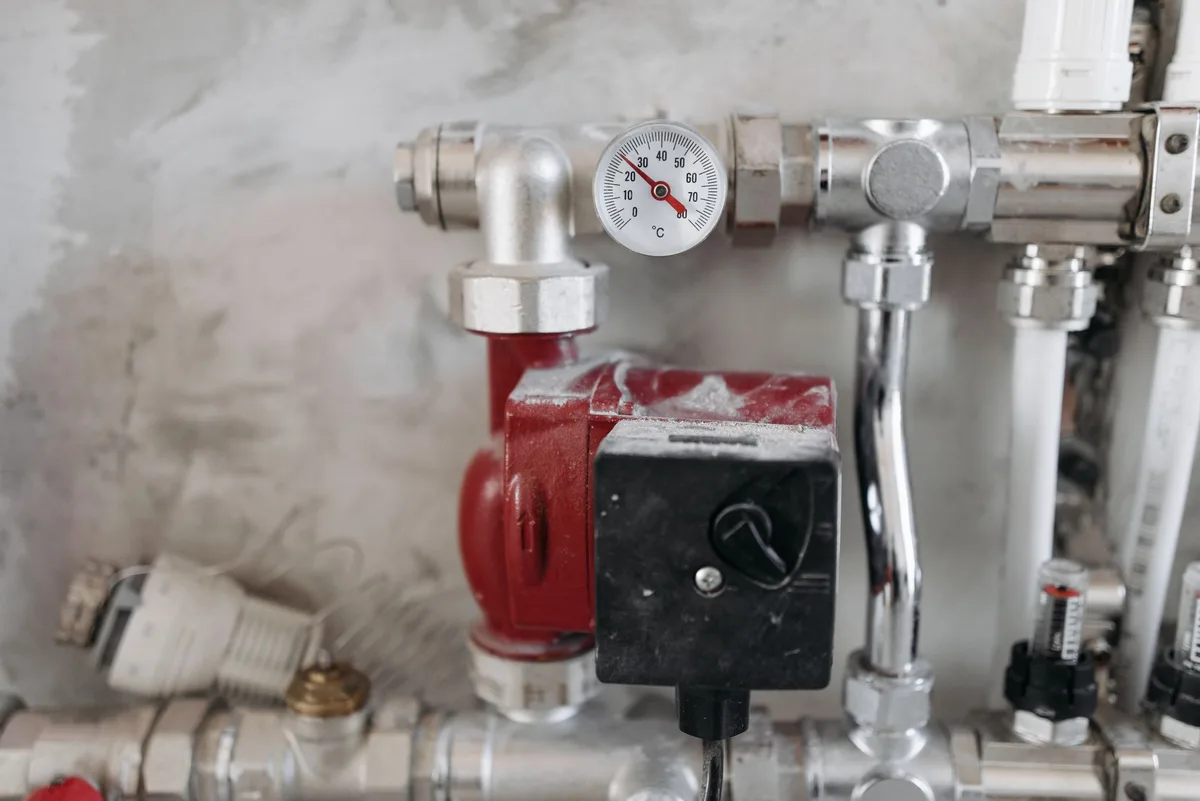

La loi d’eau — aussi appelée courbe de chauffe ou compensation climatique — est la relation mathématique qui définit la température de départ eau (consigne chaudière ou vanne mélangeuse) en fonction de la température extérieure. Plus il fait froid dehors, plus l’eau circulant dans les émetteurs doit être chaude pour maintenir la consigne intérieure.
La courbe est paramétrée par deux valeurs : la pente (sensibilité à la variation de T° ext — une pente forte signifie que l’eau monte vite en température quand il fait froid) et la dérive (décalage vertical de toute la courbe — si les occupants se plaignent systématiquement de froid, on augmente la dérive de +2 °C). Exemple de courbe typique pour un bâtiment de bureaux avec radiateurs basse température :
- T° extérieure +15 °C → T° départ eau 35 °C
- T° extérieure +5 °C → T° départ eau 50 °C
- T° extérieure -5 °C → T° départ eau 62 °C
- T° extérieure -10 °C → T° départ eau 70 °C
La GTB calcule cette consigne en continu et la transmet au régulateur de chaudière par signal 0-10 V ou par bus de communication (Modbus, BACnet). Par rapport à un thermostat d’ambiance on/off, la loi d’eau anticipe le besoin de chaleur : la chaudière adapte sa puissance avant que la température intérieure ne chute, évitant les cycles de surchauffe/refroidissement et réduisant la consommation de 8 à 15 %.
Sondes de température extérieure : positionnement critique
La sonde extérieure est l’élément le plus sensible de la loi d’eau. Une erreur de mesure de 3 °C génère directement un écart de 6 à 9 °C sur la consigne eau de chauffe — soit un inconfort thermique ou une surconsommation significative. Les règles de positionnement sont strictes :
- Orientation nord ou nord-est obligatoire : une sonde exposée plein sud reçoit le rayonnement solaire direct et mesure une température de 5 à 10 °C supérieure à la réalité — la chaudière sous-chauffe l’eau et les occupants ont froid les jours froids et ensoleillés
- Hauteur 2 à 3 m du sol : évite les effets de radiance du sol chaud en été, les projections de neige ou d’eau en hiver, et les perturbations au niveau des passages
- Éloignement des sources de chaleur parasites : sorties d’air chaud de VMC ou de climatiseur (distance minimale : 2 m), condenseur de pompe à chaleur (3 m minimum), cheminées, stores métalliques orientés sud
- Sous auvent ou capot de protection : la pluie battante sur la sonde peut fausser la mesure par effet de refroidissement évaporatif — un capot de protection standard (IP54) est obligatoire
La GTB doit intégrer une alarme de dérive de sonde : si la mesure extérieure dévie de plus de 5 °C par rapport à une station météo locale (API météo en ligne ou capteur de référence) pendant plus de 2 heures, l’alarme se déclenche. Le remplacement d’une sonde défectueuse coûte 30 à 80 € — un investissement négligeable au regard des surconsommations évitées.
Sondes intérieures : NTC, Pt1000 et régulation PID par zone
Les sondes intérieures mesurent la température réelle de chaque zone thermique et fournissent le signal de retour (feedback) au régulateur PID de la GTB. La loi d’eau fixe la consigne eau de chauffe, mais c’est la sonde intérieure qui permet de détecter si la zone atteint vraiment la température désirée et de corriger si nécessaire. Trois technologies coexistent :
- NTC 10k (thermistance passive) : le standard pour 80 % des applications GTB. Résistance de 10 kΩ à 25 °C, variation non linéaire compensée par la courbe NTC du régulateur. Précision ±0,5 °C. Coût 15 à 40 €. Se connecte directement aux entrées analogiques des régulateurs de zone
- Pt100 / Pt1000 (RTD platine) : précision ±0,1 °C, courbe linéaire. Utilisé dans les locaux sensibles (salles blanches, chambres froides, laboratoires). Nécessite un câblage 4 fils pour éliminer l’erreur résistive du câble sur les longues distances
- Sondes actives 0-10 V ou 4-20 mA : intègrent un transmetteur électronique qui amplifie et envoie un signal normalisé. Idéales sur les longues distances (> 50 m) — le signal actif est insensible à la résistance du câble. Coût 60 à 150 €
En GTB moderne, les sondes intérieures communicantes (KNX, BACnet, EnOcean) remplacent progressivement les sondes analogiques passives, surtout en rénovation. Un thermostat KNX de zone transmet à la fois la mesure de température et la consigne occupant sur le bus, permettant à la GTB de gérer finement chaque zone sans câblage analogique supplémentaire. Pour en savoir plus sur le protocole KNX, consultez notre article sur KNX et la GTB bâtiment tertiaire.
Les 4 scénarios GTB : confort, pré-confort, réduit, hors-gel
La GTB gère les installations CVC selon quatre régimes de température standardisés en France, chacun correspondant à une situation d’occupation et à un objectif de confort/économie :
| Scénario GTB | Bureaux | Circulations | Ateliers | Typiquement activé |
|---|---|---|---|---|
| Confort (C) | 21 °C | 19 °C | 18 °C | Heures ouvrées lun-ven |
| Pré-confort (PC) | 19 °C | 17 °C | 16 °C | Occupation partielle, relances matinales |
| Réduit (R) | 16 °C | 14 °C | 12 °C | Nuits, week-ends non occupés |
| Hors-gel (HG) | 7 °C | 7 °C | 7 °C | Congés, fermeture longue durée |
La GTB gère la relance adaptative : elle calcule le temps de montée en température nécessaire pour atteindre la consigne confort à l’heure d’arrivée des occupants. Si un bureau a refroidi à 14 °C pendant la nuit et que les occupants arrivent à 8 h, la GTB démarre le chauffage dès 5 h 30 (calcul basé sur la température extérieure et les caractéristiques thermiques du bâtiment connues par apprentissage). Ce mécanisme évite les relances en mode confort forcé plusieurs heures à l’avance, qui gaspillent de l’énergie.
Régulation modulante vs on/off : l’argument en chiffres
Le chauffage intermittent (on/off sur thermostat) est la méthode historique : la chaudière brûle à pleine puissance jusqu’à atteindre la consigne, puis s’arrête, et recommence quand la température rechute. Ce mode génère des cycles fréquents, use les équipements et crée des à-coups thermiques désagréables. La régulation modulante GTB (loi d’eau + PID + vanne mélangeuse) change radicalement le paradigme :
- Puissance adaptée en permanence : la chaudière module sa puissance (10 à 100 % sur une chaudière à condensation) pour maintenir exactement la consigne eau — ni plus, ni moins. Résultat : température intérieure stable à ±0,5 °C contre ±2 °C en on/off
- Meilleur rendement de condensation : avec la loi d’eau, la température de retour eau reste basse (35-45 °C en mi-saison), maintenant la chaudière en régime condensation et son rendement à 105-108 % PCI contre 85-90 % en haute température
- Économies mesurées : 8 à 15 % sur la consommation de chauffage par rapport à un pilotage on/off, selon les études menées par l’ADEME sur le parc tertiaire français
- Durée de vie accrue : la réduction des cycles de démarrage/arrêt de la chaudière réduit l’usure mécanique et les contraintes thermiques — les techniciens de maintenance estiment un gain de 3 à 5 ans sur la durée de vie de l’équipement
La régulation modulante nécessite une chaudière communicante (bus 0-10 V ou protocole eBus/OpenTherm/Modbus selon le fabricant) et une GTB capable de calculer et envoyer en temps réel la consigne de température eau. Consultez notre article sur le ROI GTB et les économies réelles pour des données chiffrées par type de bâtiment.
Free-cooling et nuit d’été : rafraîchissement gratuit piloté par GTB
Le free-cooling (économiseur d’air) est l’une des stratégies les plus rentables de la GTB pour la saison chaude : quand la température extérieure est suffisamment basse, la GTB ouvre les registres d’air neuf à 100 % et réduit ou coupe le groupe froid, utilisant l’air frais naturel comme agent de refroidissement.
- Condition d’activation : T° extérieure < T° consigne intérieure − 2 °C (ex : T° ext < 24 °C pour une consigne de 26 °C). La GTB vérifie également que l'humidité extérieure reste acceptable (< 70 % HR) pour éviter la condensation sur les parois
- Potentiel climatique Paris : 600 à 900 heures par an de free-cooling potentiel, principalement en nuits de printemps et d’automne et en nuits d’été. Économies sur la consommation de refroidissement : 20 à 40 % selon le climat et le profil d’occupation
- Stratégie de nuit d’été : la GTB pré-refroidit activement la masse thermique du bâtiment la nuit (T° ext < 22 °C, ouverture des registres de 22 h à 6 h). Le lendemain, la température intérieure repart d'un niveau plus bas, réduisant la puissance de pointe du groupe froid en journée de 15 à 25 %
- Surventilation nocturne : les ventilateurs de CTA tournent à 60-80 % de leur débit nominal pendant le free-cooling nocturne. La consommation électrique des ventilateurs est nettement inférieure à celle du groupe froid évité — bilan énergétique positif dès que T° ext < T° int − 3 °C
Pour les bâtiments souhaitant étendre les capacités de pilotage de leur GTB existante, consultez notre guide sur la rénovation GTB et les priorités de retrofit.
Thermostats de zone vs régulateurs GTB communicants
Dans les bâtiments non équipés de GTB, chaque zone dispose d’un thermostat individuel autonome : il mesure la température, commande la vanne de zone et s’arrête là. Ces thermostats sont silencieux vis-à-vis de la centrale — le gestionnaire ne sait pas si la zone est à 18 °C ou à 24 °C, ni si les vannes sont ouvertes ou fermées. La GTB rompt avec cette opacité en deux approches :
- Remplacement par des régulateurs communicants : thermostat KNX (bus filaire ou radio KNX RF), thermostat BACnet/IP, thermostat Modbus TCP. Chaque zone envoie sa mesure et sa consigne à la GTB centrale, qui peut forcer un régime (réduit pour une salle de réunion non réservée, hors-gel pour un bureau absent). C’est la solution la plus performante mais aussi la plus invasive en rénovation
- Ajout d’une couche de communication sans fil : en rénovation légère, des thermostats Zigbee, EnOcean (sans pile, récupération d’énergie) ou LoRa s’ajoutent aux zones sans modifier le câblage existant. La GTB récupère les données et peut envoyer des commandes de consigne. Moins précis qu’un régulateur communicant filaire, mais suffisant pour activer/désactiver les zones selon les plannings d’occupation
La visibilité temps réel des températures de zone permet à la GTB de détecter les zones froides (vanne bloquée fermée, radiateur déréglé) ou les zones surchauffées (fenêtre ouverte en hiver, apports internes importants) et de déclencher des alertes de maintenance avant que les occupants ne se plaignent.
Intégration GTB–CTA : ventilation et qualité d’air liées à la régulation thermique
La régulation CVC GTB ne se limite pas au chauffage : les centrales de traitement d’air (CTA) sont un acteur clé du confort thermique et de la qualité d’air intérieur. La GTB pilote la CTA de façon intégrée avec la régulation de chauffage :
- Récupération de chaleur sur air vicié : la GTB ajuste le by-pass de l’échangeur CTA en fonction du bilan thermique — en intersaison, elle peut by-passer l’échangeur pour éviter de réchauffer un bâtiment déjà trop chaud par l’air neuf traité
- Débit d’air variable (DCV) : la GTB module le débit de soufflage en fonction du CO₂ mesuré par zone (seuil typique : 1000 ppm). Quand une salle de conférence passe de 0 à 20 personnes, la GTB augmente immédiatement le débit d’air neuf — et réduit simultanément la puissance de chauffe de la batterie eau chaude, car les apports de chaleur humaine compensent une partie de la demande
- Coordination chauffage/ventilation en mi-saison : en période de transition (T° ext entre 10 et 18 °C), la GTB arbitre entre chauffer (baisse batterie eau chaude) et ventiler (apport d’air frais). Cet arbitrage, impossible avec des systèmes indépendants, est l’un des gains les plus importants de la GTB intégrée
Pour les bâtiments de bureaux souhaitant optimiser confort et décret tertiaire, notre article sur la GTB en immeuble de bureaux détaille les stratégies adaptées.
En résumé
La régulation CVC par GTB mobilise plusieurs mécanismes complémentaires : la loi d’eau adapte en temps réel la température départ eau à la température extérieure (économies 8-15 % vs on/off) ; les sondes extérieure et intérieures fournissent les mesures nécessaires à la régulation PID zone par zone ; les quatre régimes (confort, pré-confort, réduit, hors-gel) optimisent la consommation selon l’occupation réelle ; le free-cooling exploite 600 à 900 h/an de fraîcheur naturelle pour économiser 20 à 40 % sur le refroidissement. Ensemble, ces dispositifs font de la GTB le levier de régulation CVC le plus efficace disponible sur le marché, avec des temps de retour sur investissement de 2 à 4 ans selon le type de bâtiment.
