Réponse directe : Le calorifugeage industriel délivre des retours sur investissement de 8 à 21 mois selon le type d’installation, avec des économies annuelles de 7 000 à 30 000 € par chantier. Les 3 cas réels présentés ici — brasserie vapeur, hôtel ECS et usine agroalimentaire — illustrent concrètement ce que représente un chantier de calorifugeage avant/après en termes de pertes, d’investissement, de CEE et d’économies mesurées. Pour comprendre la méthodologie de détection des pertes, consultez notre guide sur la thermographie infrarouge industrielle.
Points clés à retenir
- Un réseau vapeur 10 bar avec 45 vannes et 120 m de tuyauterie DN80 non isolés peut perdre 394 200 kWh/an soit 33 500 €/an.
- Après calorifugeage, la réduction des déperditions atteint 85 à 90 % mesurée par thermographie infrarouge avant/après.
- Les CEE (fiche IND-UT-121 ou BAT-TH-160) réduisent l’investissement net de 15 à 30 % selon le type de réseau.
- Le ROI réel constaté sur 3 cas : 8 mois (brasserie vapeur), 9 mois (hôtel ECS), 21 mois (agroalimentaire inox HACCP).
- La mesure des économies combine thermographie infrarouge avant/après et sous-comptage énergétique pour fiabiliser les résultats.
Les arguments théoriques sur le calorifugeage abondent. Ce qui manque souvent, c’est la preuve par l’exemple : des chiffres réels, issus de chantiers terminés, avec le coût exact des travaux, la prime CEE obtenue, l’économie mesurée sur facture et le ROI effectif. Cet article présente 3 cas anonymisés mais représentatifs de l’industrie française, construits à partir de données de terrain. Pour chaque cas, sont précisés : ce qui a déclenché le projet, qui a réalisé les travaux, comment les économies ont été mesurées.

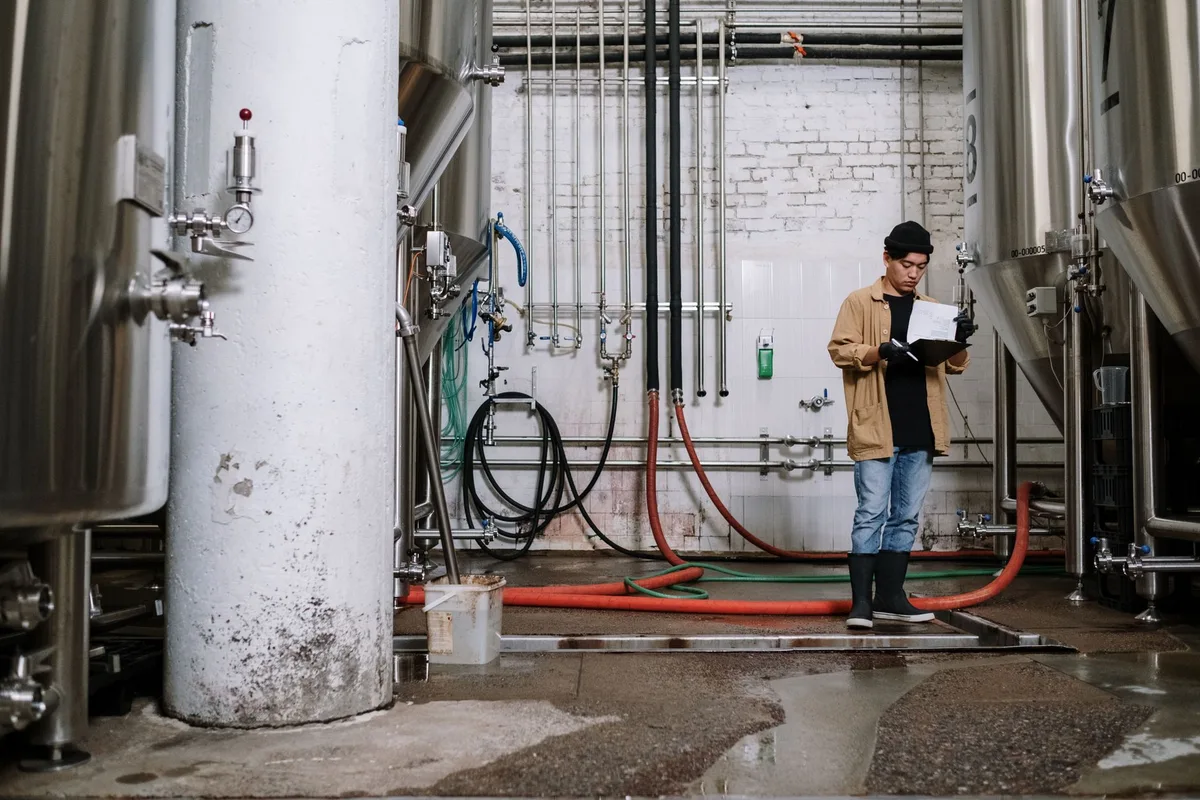

Cas n°1 — Réseau vapeur brasserie (10 bar, 180°C)
Contexte : Brasserie régionale produisant 80 000 hl/an, salle de brassage avec réseau vapeur industriel à 10 bar (180°C) alimentant les chaudières de cuisson du moût. Le déclencheur : l’arrivée d’un nouveau responsable technique qui, lors d’un audit énergétique ISO 50001, s’est étonné que « la salle de brassage soit la pièce la plus chaude de l’usine en plein hiver ». Une thermographie infrarouge commandée dans la foulée a révélé 45 vannes non isolées et 120 m de tuyauterie DN80 rayonnant librement.
Situation avant travaux : Les 45 vannes (DN50 à DN80, typiquement 350 W de perte unitaire à 10 bar) totalisaient 15 750 W de pertes. Les 120 m de tuyauterie DN80 nue à 180°C perdaient environ 250 W/m linéaire, soit 30 000 W. La perte totale atteignait ~45 kW en continu = 394 200 kWh/an. Au tarif gaz industriel de 0,085 €/kWh (combiné vapeur), le coût annuel de ces pertes s’élevait à 33 507 €/an.
Travaux réalisés : Un spécialiste calorifugeage certifié QUALIBAT 7141 a posé des matelas inox démontables sur les 45 vannes et réalisé le calorifugeage laine de roche 80 mm avec parement aluminium sur la tuyauterie. Le dossier CEE IND-UT-121 a été constitué avant le démarrage du chantier. Coût travaux HT : 28 000 €. Prime CEE IND-UT-121 nette reçue : 8 500 €. Coût net investisseur : 19 500 €.
Résultats mesurés : Une campagne de thermographie infrarouge réalisée 3 semaines après chantier a montré une réduction des températures de surface de 180°C à 28-35°C sur les vannes et de 175°C à 30°C sur la tuyauterie. La réduction des déperditions mesurée : 87 %. L’économie annuelle constatée sur sous-compteur vapeur sur 6 mois : 29 100 €/an (annualisé). ROI effectif : 8 mois.

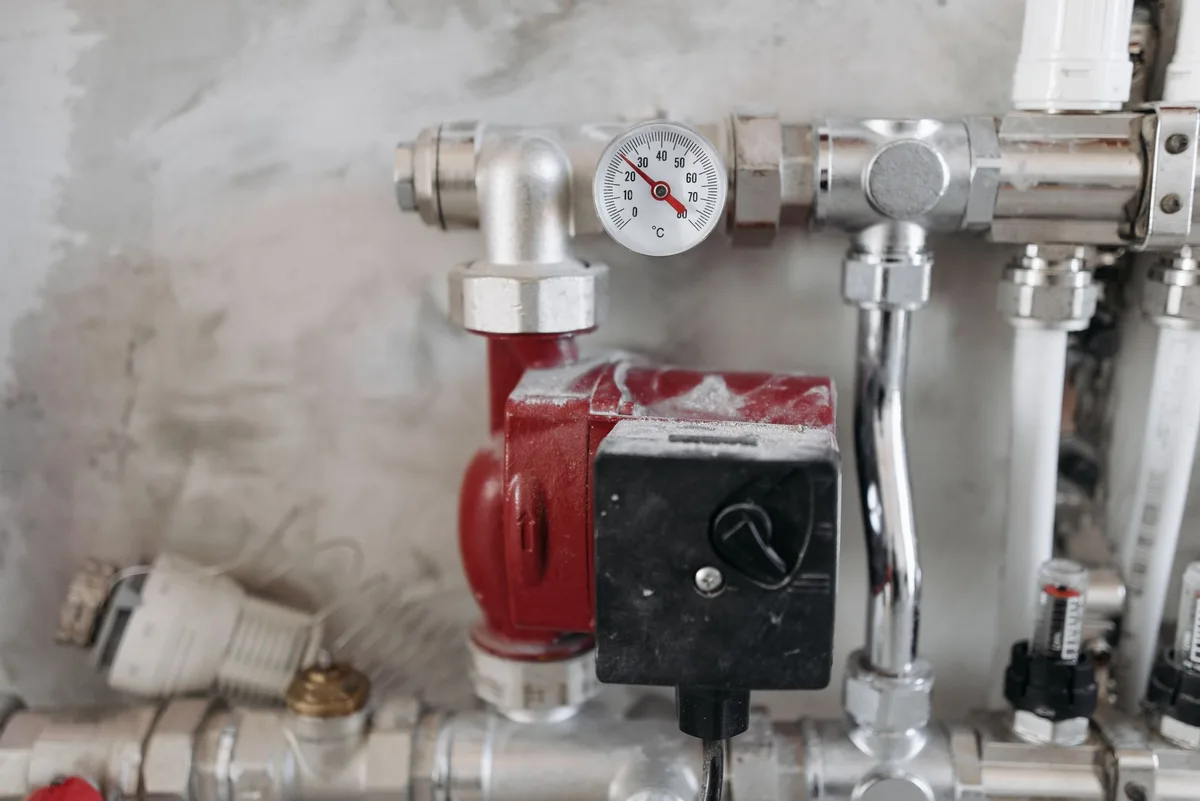

Cas n°2 — Chaufferie ECS hôtel 4 étoiles (85°C, 100 chambres)
Contexte : Hôtel 4 étoiles de 100 chambres, chaufferie ECS en sous-sol alimentant les colonnes montantes. Le déclencheur : une démarche de certification environnementale (Green Key) a conduit le directeur technique à solliciter un audit calorifugeage complet. L’audit a identifié 22 points singuliers non isolés : vannes à soupape, brides, compteurs d’énergie et disconnecteurs sur circuit ECS à 85°C en DN32 à DN50.
Situation avant travaux : Les 22 points singuliers non isolés totalisaient une perte estimée à ~8 kW continus selon calcul ISO 12241 appliqué aux relevés de cotes. Sur base annuelle : 8 kW × 8 760 h × 0,12 €/kWh = 8 410 €/an de pertes thermiques sur le seul circuit ECS.
Travaux réalisés : Pose de matelas sur-mesure sur les 22 points singuliers + calorifugeage complémentaire sur tronçons de tuyauterie restants DN32-DN50. L’ensemble a été réalisé en 2 jours sans interruption de la production d’ECS (travaux secteur par secteur). Coût travaux HT : 6 800 €. Prime CEE BAT-TH-160 : 1 200 €. Coût net : 5 600 €.
Résultats mesurés : L’économie a été mesurée par comparaison des relevés du compteur de chaleur (calorimétre) avant et après chantier, corrigés par les degrés-jours climatiques. Économie annualisée constatée : 7 200 €/an. ROI effectif : 9 mois. Bénéfice additionnel : obtention du certificat Green Key facilité par la démonstration de l’action d’efficacité énergétique documentée et chiffrée.
Cas n°3 — Points singuliers usine agroalimentaire (vapeur 6 bar + ECS HACCP)
Contexte : Unité de transformation de viandes (abattage et découpe) en région Grand Est. Le site exploite deux réseaux thermiques : vapeur à 6 bar pour les autoclaves et la stérilisation, et ECS à 65°C pour les lavages HACCP. La contrainte clé : l’ensemble de l’installation est soumis aux règles HACCP (CE 852/2004), imposant que tous les isolants soient inox démontable pour permettre le nettoyage haute pression (NEP) hebdomadaire sans risque de contamination microbiologique ou particulaire.
Situation avant travaux : Recensement : 85 points singuliers sur les deux réseaux, dont 60 non isolés (les 25 restants étaient dotés d’anciens matelas dégradés, hors périmètre travaux). Les 60 points non isolés totalisaient une perte estimée à ~28 kW. Coût annuel : 28 kW × 8 760 h × 0,10 €/kWh = 24 528 €/an (tarif industriel électricité + vapeur combiné). Le déclencheur : un CEE broker qui a approché le directeur industriel en proposant de financer l’audit initial.
Travaux réalisés : Fabrication et pose de 85 matelas inox 304L démontables (les 60 non isolés + remplacement des 25 dégradés, inclus dans le périmètre pour simplifier le dossier CEE). L’enveloppe inox 304L brossé est compatible NEP haute pression. Coût travaux HT : 52 000 € (la spécification inox majore le coût de 40 à 60 % par rapport aux matelas tissu de verre standard). Prime CEE IND-UT-121 pour les 85 points singuliers vapeur : 14 000 € net. Coût net investisseur : 38 000 €.
Résultats mesurés : Mesure par sous-comptage vapeur et compteur d’énergie thermique sur le circuit ECS pendant 12 mois après travaux. Économie totale constatée : 21 400 €/an (réduction de 87 % des pertes sur les 85 points). ROI effectif : 21 mois. Le ROI plus long que les cas 1 et 2 s’explique par le surcoût inox HACCP — mais la conformité réglementaire et la pérennité (matelas inox durée de vie > 15 ans vs 7-10 ans pour tissu de verre) justifient pleinement ce choix.
Tableau de synthèse des 3 cas
| Critère | Cas 1 — Brasserie vapeur 10 bar | Cas 2 — Hôtel ECS 85°C | Cas 3 — Agroalim. inox HACCP |
|---|---|---|---|
| Périmètre | 45 vannes + 120 m DN80 | 22 points singuliers DN32-50 | 85 matelas inox sur-mesure |
| Pertes avant travaux | ~45 kW / 394 200 kWh/an | ~8 kW / 70 080 kWh/an | ~28 kW / 245 280 kWh/an |
| Coût énergie perdu/an | 33 507 €/an | 8 410 €/an | 24 528 €/an |
| Coût travaux HT | 28 000 € | 6 800 € | 52 000 € |
| Prime CEE obtenue | 8 500 € (IND-UT-121) | 1 200 € (BAT-TH-160) | 14 000 € (IND-UT-121) |
| Coût net investisseur | 19 500 € | 5 600 € | 38 000 € |
| Économie annuelle mesurée | 29 100 €/an | 7 200 €/an | 21 400 €/an |
| ROI effectif | 8 mois | 9 mois | 21 mois |
| Méthode de mesure | Thermographie + sous-compteur vapeur | Compteur chaleur + DJU corrigés | Sous-comptage vapeur + ECS 12 mois |
Comment déclencher votre propre chantier de calorifugeage ?
Les 3 cas ci-dessus ont été déclenchés par des voies différentes : un audit ISO 50001 interne, une démarche de certification environnementale, et un démarchage CEE proactif. Les 3 illustrent le même enseignement : le chantier de calorifugeage se déclenche rarement « tout seul » — il nécessite soit un audit externe qui quantifie les pertes de façon incontestable, soit un interlocuteur (CEE broker, bureau d’études, technicien maintenance) qui fait le calcul économique et le présente à la direction.
La première étape recommandée est un audit calorifugeage incluant un relevé de terrain et une thermographie infrarouge. Cet audit, dont le coût est de 500 à 3 000 € selon la taille du site, produit un rapport de potentiel d’économies avec ROI par lot de travaux — la base de décision pour un investissement serein. L’isolation des points singuliers est souvent le premier lot à traiter, avec les ROI les plus courts.
La constitution du dossier CEE doit impérativement précéder le début des travaux. Sur les 3 cas présentés, les primes CEE représentent de 17 % (cas 2) à 30 % (cas 1) de l’investissement total — une variable qui peut faire basculer la décision d’investissement. Notre article détaillé sur la fiche CEE IND-UT-121 explique comment constituer ce dossier.
Rôle des matériaux dans la performance des résultats
Les résultats des 3 cas — réduction des pertes de 85 à 90 % — ne sont pas le fruit du hasard. Ils résultent d’un choix de matériaux adapté à chaque configuration. Dans le cas 1 (vapeur 10 bar, 180°C), la laine de roche haute température (80 mm, λ = 0,038 W/m·K) est le matériau de référence pour sa tenue à 600°C, sa densité (80-120 kg/m³) et son incombustibilité (Euroclasse A1). Dans le cas 2 (ECS 85°C), la laine de roche 30-40 mm suffit avec une enveloppe PVC ou aluminium. Dans le cas 3 (HACCP), l’enveloppe inox 304L brossé est imposée mais n’a aucun impact sur la performance thermique — l’isolant interne reste de la laine de roche.
L’épaisseur d’isolation est calculée selon la norme ISO 12241 pour atteindre une température de surface externe ≤ 50-55°C (seuil de sécurité EN 563 pour les surfaces accessibles). Sur réseau vapeur 10 bar, cela impose 70 à 100 mm de laine de roche sur la tuyauterie et des matelas de 40 à 60 mm sur les vannes. Notre article sur le calorifugeage tuyauterie : épaisseur et bonnes pratiques détaille ces calculs. Pour les tarifs, consultez notre guide sur les prix au m² et par point singulier.
En résumé
Les 3 cas présentés montrent que le calorifugeage industriel délivre systématiquement des ROI inférieurs à 24 mois, avec ou sans CEE — et que les primes CEE (IND-UT-121 pour la vapeur industrielle, BAT-TH-160 pour le tertiaire) peuvent ramener ce ROI à 8-9 mois sur les réseaux vapeur haute pression. La clé est la mesure rigoureuse des pertes avant et après travaux (thermographie infrarouge + sous-comptage), qui transforme une intuition en preuve chiffrée et facilite le déclenchement des chantiers suivants. Pour démarrer, commandez un audit calorifugeage sur votre installation et consultez notre guide calorifugeage industriel : principes, CEE et économies.
Questions fréquentes
Comment sont mesurées les économies d'énergie après un chantier de calorifugeage industriel ?
Les économies après calorifugeage sont mesurées par plusieurs méthodes complémentaires. La thermographie infrarouge avant/après est la méthode la plus visuelle et la plus rapide : elle permet de quantifier la température de surface des équipements avant travaux, de calculer les pertes par rayonnement et convection à l'aide de formules normalisées (norme ISO 12241), puis de vérifier après chantier que les nouvelles températures de surface sont compatibles avec l'épaisseur d'isolation posée. La seconde méthode repose sur la sous-comptabilisation énergétique : un sous-compteur vapeur, gaz ou électricité placé en amont des équipements isolés mesure la consommation semaine par semaine avant et après travaux. La troisième méthode — la comparaison de factures — est la plus simple mais aussi la moins précise, car elle est sensible aux variations de température extérieure, de production ou de prix de l'énergie. En pratique, les bureaux d'études spécialisés combinent thermographie infrarouge (mesure des pertes ponctuelles) et sous-comptage (mesure globale du réseau) pour produire un rapport de performance énergétique opposable aux exigences des CEE et de la norme ISO 50001.
Quel ROI peut-on réellement attendre d'un chantier de calorifugeage sur un réseau vapeur industriel ?
Le retour sur investissement (ROI) d'un chantier de calorifugeage sur réseau vapeur industriel dépend de trois paramètres clés : la densité de points singuliers non isolés, le niveau de pression/température du réseau et le prix de l'énergie. Sur les réseaux vapeur haute pression (6 à 16 bar, 165-200°C), les pertes par point singulier non isolé sont très élevées — 300 à 600 W par vanne DN50 à DN100 — ce qui conduit à des ROI de 6 à 18 mois même sans CEE. Avec les primes CEE de la fiche IND-UT-121 (isolation points singuliers industrie), qui peuvent représenter 20 à 40 % de l'investissement, le ROI tombe à 4 à 12 mois. Sur les réseaux basse température (ECS 60-85°C), les pertes sont moindres par point, mais les chantiers sont aussi moins coûteux — le ROI reste en général sous 12 mois. Notre article sur les <a href="https://bureauecologie.fr/prix-calorifugeage-industriel-2026-fourchettes/">prix du calorifugeage industriel 2026</a> détaille les fourchettes de coûts par type de travaux.
Pourquoi le calorifugeage en agroalimentaire coûte-t-il plus cher qu'en industrie standard ?
Dans l'industrie agroalimentaire, plusieurs contraintes spécifiques augmentent le coût du calorifugeage par rapport à une industrie standard. Premièrement, les exigences HACCP (Hazard Analysis Critical Control Points) et la réglementation CE 852/2004 imposent que tous les matériaux en contact ou à proximité des lignes de production alimentaire soient inaltérables, lavables et non contaminants. Les matelas isolants doivent donc être réalisés en enveloppe inox 304L ou 316L — un matériau nettement plus coûteux que les enveloppes en tissu de verre ou en PVC utilisées en industrie générale. L'inox est également obligatoire car les systèmes de nettoyage haute pression (NEP — Nettoyage En Place) projetteraient de la laine de roche ou du tissu de verre hors de leur enveloppe, créant un risque de contamination. Deuxièmement, les géométries des réseaux agroalimentaires (tubes tri-clamp, raccords sanitaires, capteurs de température intégrés) sont plus complexes que les brides/vannes standard, imposant plus de pièces sur-mesure. Troisièmement, les interventions doivent souvent se dérouler en dehors des heures de production (nuit, week-end), ce qui augmente le coût de main-d'œuvre. Ces surcoûts sont partiellement compensables via la fiche CEE IND-UT-121.
La fiche CEE IND-UT-121 est-elle automatiquement applicable à tous les chantiers de calorifugeage industriel ?
Non, la fiche CEE IND-UT-121 "Isolation d'un point singulier sur un réseau de vapeur ou de condensat" n'est pas automatiquement applicable à tout chantier de calorifugeage. Plusieurs conditions doivent être réunies. Premièrement, le fluide doit être de la vapeur ou des condensats — les réseaux ECS (eau chaude sanitaire) ou eau surchauffée relèvent d'autres fiches (BAT-TH-160 pour le tertiaire, ou éventuellement IND-UT-102 pour l'eau chaude industrielle). Deuxièmement, les points singuliers doivent être "préalablement non isolés" : un chantier de remplacement d'une isolation dégradée n'est pas éligible à IND-UT-121 (il peut l'être à d'autres dispositifs). Troisièmement, le dossier CEE doit être constitué et l'accord de principe du délégataire obtenu AVANT le début des travaux — toute facture antérieure à l'accord de principe rend le dossier inéligible. Quatrièmement, un certificat de mise en œuvre signé par l'installateur certifié (qualification QUALIBAT 7141 ou équivalent RGE) doit être joint au dossier. Notre guide sur la <a href="https://bureauecologie.fr/fiche-cee-ind-ut-121-isolation-points-singuliers-bareme-2026/">fiche IND-UT-121</a> détaille les conditions d'éligibilité et le barème 2026.
Comment identifier les points singuliers non isolés prioritaires avant un chantier de calorifugeage ?
L'identification des points singuliers prioritaires repose sur une démarche structurée en trois étapes. La première étape est le recensement visuel : un technicien parcourt l'installation avec une fiche de relevé standardisée (TAG, DN, type de point singulier, température de service, état de l'isolation existante) et photographie chaque point singulier. Ce recensement produit une liste exhaustive de l'existant, généralement sous-estimée par les équipes de maintenance habituées à l'installation. La deuxième étape est la thermographie infrarouge : une caméra thermique (précision ±2°C, sensibilité 50 mK) balaie l'installation et identifie les "points chauds" — les anomalies thermiques les plus brillantes correspondent aux pertes les plus élevées. La thermographie permet de hiérarchiser les priorités d'intervention par puissance perdue. La troisième étape est le calcul économique : pour chaque groupe de points singuliers, la perte est quantifiée en kW et convertie en €/an selon le prix de l'énergie du site. Le ratio économie attendue / coût de travaux détermine les lots à traiter en priorité (ROI < 12 mois = priorité haute). Notre article sur l'<a href="https://bureauecologie.fr/audit-calorifugeage-reperer-points-singuliers-non-isoles/">audit calorifugeage</a> détaille cette méthodologie.
