Réponse directe : L’isolation des tuyauteries industrielles est encadrée par plusieurs textes complémentaires : la NF EN ISO 12241 (calcul des déperditions et épaisseur économique), la NF EN ISO 23993 (sélection des produits), le DTU 45.1 (NF P75-101, obligatoire en chaufferie bâtiment), l’arrêté du 3 mai 2007 (épaisseurs minimales réglementaires) et le NF EN 13941 (réseaux de chaleur). Connaître ces textes permet de dimensionner une isolation conforme, d’optimiser la rentabilité et de constituer un dossier CEE solide. Notre guide sur le calorifugeage tuyauterie : épaisseur et bonnes pratiques complète cet article.
Points clés à retenir
- La NF EN ISO 12241 est la norme de calcul de référence pour l’épaisseur d’isolation économique des réseaux industriels.
- Le DTU 45.1 fixe les épaisseurs minimales obligatoires pour les chaufferies et ECS en bâtiment résidentiel et tertiaire.
- L’arrêté du 3 mai 2007 impose des performances minimales pour les installations thermiques des bâtiments neufs ou rénovés.
- En zone ATEX, les matériaux d’isolation doivent être antistatiques et ne pas générer d’étincelles (Directive 2014/34/UE).
- Pour les CEE IND-UT-121, l’arrêté de référence fixe des performances minimales du système isolant, pas de norme produit spécifique.
Le cadre normatif de l’isolation des tuyauteries industrielles en France est dense et parfois mal connu des donneurs d’ordre comme des exécutants. Entre les normes ISO de calcul, les DTU d’exécution, les arrêtés réglementaires et les guides professionnels du CINI, il n’est pas toujours évident de savoir quel texte s’applique à quelle installation et avec quel niveau d’obligation. Cet article recense les textes clés, explique leur domaine d’application et précise leur niveau d’obligation.
NF EN ISO 12241 — Calcul des déperditions thermiques des réseaux de distribution
La norme NF EN ISO 12241 « Isolation thermique des équipements de bâtiment et des installations industrielles — Méthodes de calcul » est la référence pour le dimensionnement de l’isolation des réseaux de distribution de fluides. Elle définit les méthodes de calcul des flux thermiques en régime permanent pour les tuyauteries cylindriques (pertes linéiques en W/m), les surfaces planes et les équipements complexes.
La norme couvre quatre objectifs de dimensionnement distincts. L’épaisseur économique est l’épaisseur pour laquelle le coût marginal d’isolation est égal à l’économie d’énergie marginale générée : elle s’obtient par calcul itératif en fonction de λ du matériau, du prix de l’énergie, du coût de l’isolation et de la durée de vie. La prévention de la condensation : en installation froide (froid industriel, climatisation, fluides cryogéniques), l’épaisseur est calculée pour maintenir la température de surface au-dessus du point de rosée de l’air ambiant — avec un coefficient de sécurité pour tenir compte des variations d’humidité. La protection contre le gel : en installation extérieure ou dans des locaux non chauffés, l’épaisseur est calculée pour maintenir le fluide au-dessus de 0°C par température extérieure de dimensionnement (Tref définie climatologiquement). La protection du personnel : l’épaisseur est calculée pour ramener la température de surface externe sous 55°C (seuil brûlure selon EN 563) sur les parties accessibles.
La norme ISO 12241 est un outil de calcul, pas un texte réglementaire obligatoire per se — mais elle est référencée dans de nombreux textes réglementaires et dans les cahiers des charges CEE. Tout bureau d’études thermiques sérieux l’utilise pour ses notes de calcul.
NF EN ISO 23993 — Sélection des systèmes d’isolation thermique par plage de température
La norme NF EN ISO 23993 « Isolation thermique — Systèmes d’isolation thermique pour équipements de bâtiment et installations industrielles — Critères de sélection » guide le choix du matériau et du système d’isolation en fonction des conditions de service. Elle classe les matériaux isolants par plage de température d’utilisation et définit les critères de sélection à considérer : résistance à la température (température maximale de service continue), conductivité thermique λ à différentes températures moyennes, comportement au feu (classifications Euroclasse et/ou ancienne classification M), résistance à l’humidité (facteur de résistance à la diffusion de vapeur μ), résistance mécanique et compatibilité chimique.
En pratique, ISO 23993 aide le prescripteur à choisir entre les grandes familles d’isolants industriels. La laine de roche haute température (80-120 kg/m³, λ = 0,038 W/m·K à 200°C, T° max 700°C) est recommandée pour les réseaux vapeur > 100°C, les fumées, les fours. La laine de verre (λ = 0,030-0,040 W/m·K, T° max 300°C) convient aux applications chauffage et ECS jusqu’à 200°C. L’élastomère cellulaire (λ = 0,037-0,040 W/m·K, T° max 105°C, μ > 7000) est indispensable pour le froid industriel et la climatisation (barrière vapeur intégrée). La mousse polyuréthane (PUR) préfabriquée est utilisée pour les réseaux de chaleur enterrés (NF EN 253) avec écorce PEHD.

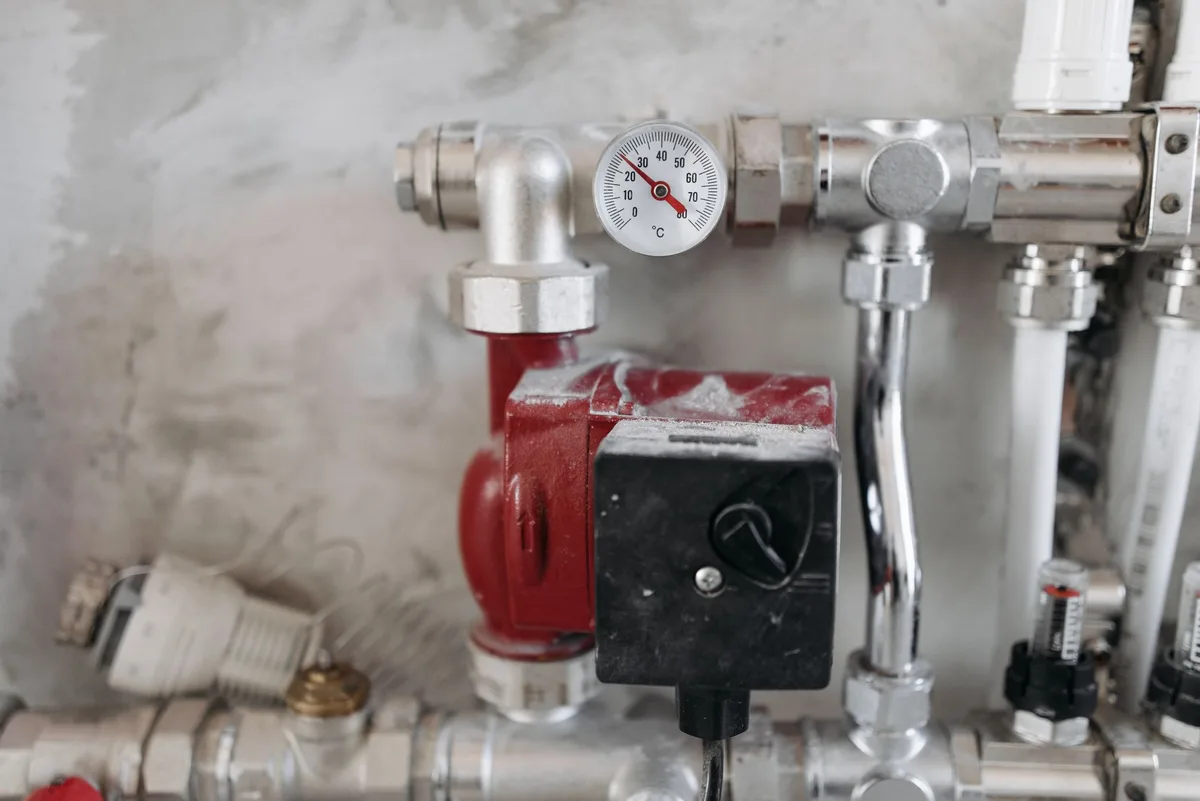

DTU 45.1 (NF P75-101) — Isolation des tuyauteries en chaufferie
Le DTU 45.1 « Isolation thermique des circuits, appareils et accessoires de -10°C à +100°C » (NF P75-101, et son complément NF P75-102 pour les températures > 100°C) est le Document Technique Unifié français de référence pour les travaux d’isolation des tuyauteries en chaufferie, ECS et circuits de refroidissement dans les bâtiments résidentiels et tertiaires. Son respect est obligatoire dans le cadre des marchés de construction régis par les DTU.
Le DTU 45.1 spécifie les épaisseurs minimales d’isolation par diamètre nominal (DN) et par classe de température, en référence aux tables AICVF (Association d’Ingénierie du Génie Climatique de Ventilation et du Froid). Ces épaisseurs minimales sont exprimées en millimètres d’équivalent laine de verre de référence (λ = 0,040 W/m·K), avec une table de conversion pour les autres matériaux. À titre d’exemple : pour une tuyauterie DN50 à 90°C en local non chauffé, l’épaisseur minimale est de 60 mm d’équivalent laine de verre. Pour un DN25 à 60°C (ECS), l’épaisseur minimale est de 30 mm. Le DTU précise également les règles d’exécution : préparation des supports, continuité de l’isolation aux supports et aux organes, finitions (protection aluminium, PVC), marquage.
Le DTU 45.1 s’applique aux bâtiments (résidentiel, tertiaire). Pour l’industrie, il n’est pas obligatoire réglementairement mais sert souvent de référence contractuelle dans les marchés de travaux. En industrie, l’épaisseur économique calculée selon ISO 12241 est généralement supérieure aux minimums du DTU 45.1, ce qui rend la question du DTU secondaire.
Arrêté du 3 mai 2007 — Épaisseurs minimales réglementaires
L’arrêté du 3 mai 2007 relatif aux caractéristiques thermiques et à la performance énergétique des bâtiments existants fixe les prescriptions minimales applicables lors de la rénovation des installations thermiques des bâtiments. Il impose des niveaux de performance minimaux pour l’isolation des réseaux de distribution de chaleur et de froid, notamment pour les tuyauteries situées hors des volumes chauffés (combles, vides sanitaires, locaux techniques, distributions extérieures).
L’arrêté précise que l’isolation des tuyauteries doit permettre d’atteindre des résistances thermiques minimales (exprimées en m²·K/W) selon la nature du réseau et la température de service. Ces valeurs sont cohérentes avec les épaisseurs du DTU 45.1. L’arrêté a été modifié et complété à plusieurs reprises (2013, 2020) pour l’aligner sur les évolutions de la réglementation thermique (RT 2012, RE 2020) et renforcer les exigences sur les systèmes de chauffage collectif. Important à noter : cet arrêté représente le minimum légal, qui n’est pas l’optimum économique. Les bureaux d’études calculent systématiquement l’épaisseur économique (ISO 12241) qui est souvent 20 à 50 % supérieure au minimum réglementaire, car la rentabilité économique le justifie au prix actuel de l’énergie.
NF EN 13941 et réseaux de chaleur urbains (RCU)
La norme NF EN 13941 « Conception et installation de systèmes de canalisations pré-isolées à liaison rigide pour la distribution de chaleur urbaine » est la référence pour les réseaux de chaleur urbains (RCU) enterrés. Elle couvre les systèmes « pipe-in-pipe » : tuyau porteur acier, isolation en mousse PUR (polyuréthane) injectée, écorce extérieure en polyéthylène haute densité (PEHD). Ces réseaux pré-isolés sont préfabriqués en usine selon NF EN 253 (tuyauteries droites), NF EN 448 (accessoires), NF EN 488 (robinetterie) et NF EN 489 (joints).
La norme EN 13941 impose des performances minimales de l’isolation PUR (densité ≥ 60 kg/m³, λ ≤ 0,029 W/m·K à 50°C) et définit la méthode de calcul des pertes linéiques en prenant en compte la résistance thermique du sol environnant. Elle est la référence pour les concédants de service public de chaleur (collectivités) et les gestionnaires de réseau lors des appels d’offres de travaux.
Pour les industriels ayant un réseau de chaleur de process (vapeur ou eau surchauffée) distribué sur plusieurs bâtiments d’un même site, EN 13941 peut servir de référence contractuelle même si le réseau n’est pas strictement urbain. Notre article sur l’isolation des réseaux vapeur aborde les spécificités de ces distributions multi-bâtiments.
Tableau des principales normes et leur niveau d’obligation
| Norme / Texte | Domaine d’application | Niveau d’obligation | Utilisateur principal |
|---|---|---|---|
| NF EN ISO 12241 | Calcul des déperditions et épaisseur économique — industrie et bâtiment | Outil de calcul, référencé dans CEE et marchés | Bureau d’études, ingénieurs thermiciens |
| NF EN ISO 23993 | Sélection du matériau isolant par T° de service et conditions | Guide, non obligatoire per se | Prescripteurs, bureaux d’études |
| DTU 45.1 (NF P75-101/102) | Isolation tuyauteries en chaufferie et ECS — bâtiment | Obligatoire pour marchés de construction DTU | Entreprises de génie climatique, artisans RGE |
| Arrêté du 3 mai 2007 | Épaisseurs minimales isolation bâtiments existants rénovés | Réglementaire obligatoire — bâtiment | Maîtres d’œuvre, bureaux de contrôle |
| NF EN 13941 | Réseaux de chaleur urbains enterrés pré-isolés PUR | Obligatoire pour RCU (marchés publics) | Collectivités, opérateurs réseau chaleur |
| Directive ATEX 2014/34/UE | Matériaux en atmosphères explosives — zones ATEX | Obligatoire — zones classées ATEX | Responsables HSE, installateurs en ICPE |
| ISO 50001 | Système de management de l’énergie | Volontaire (certification) | Sites industriels visant la certification SMÉ |
| Guides CINI | Bonnes pratiques calorifugeage industriel français | Recommandation professionnelle | Calorifugeurs, bureaux d’études spécialisés |
CINI, ISO 50001 et ATEX : les référentiels complémentaires
Le CINI (Comité des Isolants Industriels) est l’organisme professionnel français qui représente les fabricants et les entreprises de calorifugeage industriel. Il publie des guides techniques de référence sur les matériaux, les épaisseurs, les méthodes de pose et les règles de sécurité. Les guides CINI ne sont pas des normes obligatoires mais constituent la référence professionnelle dans les appels d’offres industriels. Le CINI organise également des formations qualifiantes pour les calorifugeurs (formation CINI niveau 1 et 2) et participe aux travaux de normalisation européenne. Pour les prescripteurs souhaitant rédiger un cahier des charges rigoureux, référencer les guides CINI en complément des normes ISO garantit un niveau de qualité d’exécution élevé.
La norme ISO 50001 (Système de Management de l’Énergie — SMÉ) ne prescrit pas d’épaisseurs d’isolation spécifiques, mais elle impose que les organisations certifiées identifient leurs usages énergétiques significatifs, définissent des indicateurs de performance énergétique (IPÉ) et mettent en place des actions d’amélioration continue. L’isolation des tuyauteries est typiquement identifiée comme une action d’amélioration prioritaire dans les audits énergétiques ISO 50001 dès lors que des points singuliers non isolés sont relevés. La certification ISO 50001 est de plus en plus exigée par les donneurs d’ordre automobile, chimie et agroalimentaire — elle crée une pression institutionnelle vers l’optimisation de l’isolation.
En zone ATEX, les matériaux d’isolation doivent respecter la Directive 2014/34/UE (ATEX 114) : absence de génération d’étincelles (pas d’aluminium en zone 1G), résistance de surface ≤ 10⁸ Ω (antistatique), matériaux incombustibles M1. Ces contraintes impactent le choix de l’enveloppe de protection (inox, tissu de verre enduit, pas d’aluminium pur) mais n’affectent pas les performances thermiques de l’isolant interne. Notre article sur la isolation des points singuliers aborde les cas ATEX en pratique.
CEE IND-UT-121 et exigences normatives du système isolant
La fiche CEE IND-UT-121 « Isolation d’un point singulier sur un réseau de vapeur ou de condensat » prescrit des critères de performance minimaux pour le système isolant, sans référencer de norme produit spécifique. L’arrêté de référence (arrêté du 22 décembre 2014 modifié) impose que le système d’isolation mis en place atteigne une résistance thermique minimale calculée selon ISO 12241. En pratique, le cahier des charges technique joint au dossier CEE doit préciser : la nature de l’isolant, son épaisseur, sa conductivité thermique λ à la température de service, et l’enveloppe de protection utilisée. Le bureau de contrôle ou le délégataire CEE peut demander une note de calcul ISO 12241 pour valider que la résistance thermique minimale prescrite est atteinte.
Cette exigence de justification par calcul est importante : elle signifie qu’un matelas isolant posé sans note de calcul risque d’être rejeté lors de l’instruction du dossier CEE si le délégataire doute de la performance. La bonne pratique est de faire établir une note de calcul ISO 12241 par le fabricant du matelas ou par le bureau d’études, à joindre systématiquement au dossier. Notre article sur la fiche CEE IND-UT-121 et le barème 2026 détaille les documents à fournir. Pour un premier chantier, consultez également notre guide sur le calorifugeage industriel et les CEE.
En résumé
Le cadre normatif de l’isolation des tuyauteries industrielles s’articule autour de deux piliers complémentaires : les normes de calcul (NF EN ISO 12241 pour les déperditions et l’épaisseur économique, NF EN ISO 23993 pour le choix des matériaux) et les textes réglementaires (DTU 45.1 pour les chaufferies bâtiment, arrêté du 3 mai 2007 pour les bâtiments existants rénovés, Directive ATEX pour les zones classées). En industrie, l’épaisseur économique calculée par ISO 12241 prime sur les minimums réglementaires — et se traduit en économies d’énergie mesurables, en ROI sous 18 mois et en primes CEE via la fiche IND-UT-121. Pour aller plus loin, consultez notre guide sur les épaisseurs de calorifugeage tuyauterie et notre article sur le audit calorifugeage industriel.
Questions fréquentes
Quelle est la différence entre le DTU 45.1 et la norme NF EN ISO 12241 pour l'isolation des tuyauteries ?
Ces deux textes répondent à des objectifs distincts et complémentaires. Le DTU 45.1 (NF P75-101) est un Document Technique Unifié français qui fixe les règles d'exécution des travaux d'isolation des tuyauteries et appareils en chaufferie pour les installations de chauffage des bâtiments (résidentiel et tertiaire). Il précise les épaisseurs minimales d'isolation à respecter selon le diamètre nominal (DN) et la température de service, en référence aux tables AICVF. Son respect est obligatoire pour toute installation soumise aux DTU (marchés de construction standard). La norme NF EN ISO 12241, quant à elle, est une norme de calcul : elle fournit la méthodologie pour calculer les déperditions thermiques des réseaux de distribution de fluides et déterminer l'épaisseur d'isolation économique, la protection contre la condensation, la protection contre le gel ou la protection du personnel. Elle s'applique à l'industrie et au tertiaire, mais elle n'est pas réglementairement obligatoire en tant que telle — c'est un outil de dimensionnement. En pratique, le bureau d'études utilise ISO 12241 pour calculer l'épaisseur optimale, puis vérifie que cette épaisseur est au minimum conforme au DTU 45.1 (pour les installations bâtiment) ou à l'arrêté du 3 mai 2007 (pour les installations thermiques des bâtiments).
L'arrêté du 3 mai 2007 impose-t-il des épaisseurs d'isolation spécifiques pour les tuyauteries industrielles ?
L'arrêté du 3 mai 2007 (modifié par les arrêtés du 3 mai 2013 et du 22 octobre 2020) fixe les règles de conception et de dimensionnement des installations thermiques des bâtiments en application de la réglementation thermique. Il impose des épaisseurs minimales d'isolation pour les tuyauteries de chauffage et d'ECS situées dans les volumes non chauffés, les locaux techniques et les distributions extérieures — mais il s'applique principalement aux bâtiments neufs ou rénovés soumis à RT/RE. Pour l'industrie stricto sensu (usines, sites de production), cet arrêté n'est pas directement applicable : les installations industrielles relèvent d'exigences sectorielles (Directive IED, arrêtés de prescriptions générales ICPE, règlements particuliers) et des CEE pour les incitations. En revanche, si une installation industrielle comporte des locaux tertiaires (bureaux, vestiaires, restauration d'entreprise) avec des tuyauteries de chauffage, les prescriptions de l'arrêté 2007 s'y appliquent. La règle pratique : pour l'industrie, l'épaisseur économique calculée selon ISO 12241 est toujours supérieure ou égale aux minimums réglementaires de l'arrêté 2007 — le calcul économique est donc la bonne approche.
Comment calcule-t-on l'épaisseur d'isolation économique selon ISO 12241 ?
L'épaisseur d'isolation économique (ou épaisseur optimale) est celle pour laquelle le coût marginal d'ajout d'un millimètre supplémentaire d'isolant est exactement compensé par l'économie d'énergie annuelle générée par ce millimètre supplémentaire. Ce point d'optimum se calcule par itération : on part d'une épaisseur nulle, on calcule les économies générées par chaque incrément de 10 mm, et on s'arrête quand l'économie annuelle générée par le dernier incrément est inférieure au coût annualisé de ce dernier incrément (coût matériau + pose, amorti sur la durée de vie de l'isolant, typiquement 15 à 25 ans). La norme NF EN ISO 12241 fournit les formules de calcul des flux thermiques en régime permanent (pertes linéiques pour les tuyauteries cylindriques, pertes surfaciques pour les surfaces planes) en fonction de la conductivité thermique λ du matériau (en W/m·K), de l'épaisseur e, des températures intérieure et extérieure, et des coefficients d'échange superficiel. En pratique, des logiciels de calcul (3ECalc, ISOVER Climawin, Rockwool Technical Insulation Calculator) automatisent ce calcul. Le résultat dépend fortement du prix de l'énergie : à 0,12 €/kWh, l'épaisseur économique est significativement supérieure à celle calculée à 0,05 €/kWh — ce qui signifie que les épaisseurs économiques ont augmenté avec la hausse des prix de l'énergie depuis 2022.
La certification QUALIBAT 7141 est-elle obligatoire pour réaliser des travaux de calorifugeage industriel éligibles aux CEE ?
La qualification QUALIBAT 7141 (calorifugeage et isolation des réseaux) n'est pas légalement obligatoire pour réaliser des travaux de calorifugeage industriel en France. Cependant, elle est fortement recommandée et, dans plusieurs contextes, pratiquement incontournable. Pour les CEE tertiaire (fiches BAT-TH), le dispositif exige que les travaux soient réalisés par un professionnel Reconnu Garant de l'Environnement (RGE) — ce qui implique une qualification comme QUALIBAT 7141 ou équivalent. Pour les CEE industriel (fiches IND-UT-121 notamment), les critères de qualification de l'installateur sont moins stricts : le dispositif ne rend pas la qualification RGE obligatoire, mais le délégataire CEE peut l'exiger dans son cahier des charges. Pour les marchés publics ou les grands donneurs d'ordre industriels (automobile, chimie, énergie), la QUALIBAT 7141 est généralement exigée dans les appels d'offres comme critère de sélection. Pour les chantiers soumis aux exigences PED (Directive Équipements sous Pression), c'est la compétence technique des intervenants qui est vérifiée lors des inspections, pas la certification per se. En résumé : non obligatoire légalement en industrie, mais pratiquement indispensable pour les marchés CEE tertiaire, les appels d'offres et les installations classées.
Quelles normes s'appliquent à l'isolation des tuyauteries en zone ATEX ?
En zone ATEX (ATmosphère EXplosive, définie par la Directive 2014/34/UE et la Directive 1999/92/CE), l'isolation des tuyauteries doit respecter des exigences spécifiques liées aux risques d'inflammation et d'accumulation de gaz. La règle fondamentale est que les matériaux d'isolation et leurs enveloppes de protection ne doivent ni générer d'étincelles, ni s'électriser (risque d'étincelle électrostatique), ni créer de points chauds pouvant amorcer une explosion. En pratique, les conséquences sont les suivantes pour le choix des matériaux. Les enveloppes métalliques (aluminium, inox) sont à utiliser avec précaution : l'aluminium frappé contre une surface en acier peut générer des étincelles en zone ATEX Gaz catégorie 1G — dans ce cas, l'inox ou le tissu de verre enduit sont préférables. Les adhésifs et résines organiques de fixation doivent être antistatiques et non combustibles (classification M1 minimale). La résistance de surface des matériaux ne doit pas dépasser 10⁸ Ω selon la norme EN 13463-1 (appareils et systèmes de protection destinés aux atmosphères explosives — règles générales). Un rapport de classification ATEX réalisé par un organisme notifié (INERIS, TÜV, Bureau Veritas) précise la catégorie de la zone (0, 1 ou 2 pour les gaz ; 20, 21, 22 pour les poussières) et les exigences de matériaux correspondantes. Le fabricant du matelas isolant doit fournir une Déclaration de Conformité aux exigences ATEX applicables.
