Réponse directe : La corrosion sous calorifuge (CUI) est une corrosion cachée sous l’isolation thermique, responsable de 40 à 60 % des défaillances de tuyauteries dans l’industrie pétrolière et chimique. Elle se développe principalement entre 60°C et 175°C pour l’acier carbone, et à partir de 50°C pour les aciers inoxydables (fissuration sous contrainte en milieu chloruré). Mécanisme : eau piégée sous l’isolation + cycles humide-sec + contaminants = corrosion accélérée invisible. Prévention : revêtement anticorrosion sur métal avant isolation (TSA, époxyphénolique) + isolant hydrophobe + tôlerie parfaitement étanchée. Inspection sans retrait : PEC (courants de Foucault pulsés) et GWUT. Standards : API 583, NACE SP0198. Pour la mise en œuvre pratique du calorifugeage industriel, consultez notre guide complet.
Points clés à retenir
- CUI = 40-60 % des défaillances de tuyauteries en pétrochimie, souvent découverte lors d’une fuite ou d’une rupture.
- Zone critique pour acier carbone : 60-175°C (wet-dry cycling) — sous-plage la plus dangereuse : 80-120°C.
- Aciers inoxydables 304/316 : risque de CSCC dès 50°C en présence de chlorures, même en faible concentration.
- Prévention primaire : revêtement anticorrosion sur métal nu (TSA ou époxyphénolique ≥ 200 µm) avant isolation.
- Inspection sans retrait de l’isolation : PEC (courants de Foucault pulsés) ± 1 mm sur épaisseur de paroi.
- Standards : API 583 (CUI), NACE SP0198, EN ISO 12241 Annexe.
La corrosion sous calorifuge est ce que les ingénieurs de maintenance industrielle redoutent le plus : une dégradation silencieuse, invisible, qui progresse sous l’isolation pendant des années sans donner le moindre signe extérieur, jusqu’au jour où la tuyauterie perce ou cède. Dans les industries à risque (raffinage, pétrochimie, chimie, papeterie vapeur à haute pression), une rupture de tuyauterie par CUI peut provoquer des incendies, des rejets toxiques ou des accidents graves. Comprendre les mécanismes de la CUI, identifier les zones à risque et mettre en place une stratégie d’inspection ciblée est devenu une exigence de sécurité industrielle — pas un simple choix de maintenance préventive.
Définition et mécanisme : comment la CUI se développe
La CUI (Corrosion Under Insulation) est une corrosion externe qui se produit à l’interface entre la paroi métallique d’une tuyauterie ou d’un équipement et son isolation thermique. Elle est initiée par la pénétration d’eau sous l’isolation, eau qui peut avoir plusieurs origines : eau de pluie infiltrée par des joints de tôlerie défaillants, eau de condensation de vapeur d’eau atmosphérique dans l’isolation (sur les circuits dont la température descend sous le point de rosée lors des arrêts), eau de rinçage ou de nettoyage à la vapeur, eau de ruissellement issue de fuites de condensats ou de raccords mal étanchés.
Une fois l’eau présente sous l’isolation, le mécanisme de corrosion est amplifié par le confinement. L’eau ne peut pas s’évacuer librement : elle reste piégée dans les fibres de l’isolant, en contact permanent avec la paroi métallique. Les cycles thermiques (chauffage-refroidissement) créent des cycles d’évaporation partielle et de recondensation qui concentrent les contaminants dissous (chlorures, sulfates, acides carboniques issus de la dégradation de l’isolant) au niveau de la paroi. En présence d’oxygène (apporté par les cycles de ventilation lors des refroidissements), la corrosion galvanique et la corrosion par piqûres s’installent. Sur un acier carbone non protégé à 100°C, la vitesse de corrosion dans ces conditions peut atteindre 0,5 à 2 mm/an — 5 à 20 fois supérieure à la corrosion atmosphérique classique.
Zones à risque : températures, matériaux et environnements critiques
La compréhension des zones à risque CUI permet de prioriser les efforts d’inspection et de prévention. Le tableau ci-dessous synthétise les paramètres de risque principaux.
| Température fluide | Type acier | Environnement | Mécanisme dominant | Inspection recommandée |
|---|---|---|---|---|
| < 60°C (continu) | Acier carbone | Tout | Corrosion humide lente | Surveillance visuelle annuelle |
| 60 – 120°C | Acier carbone | Extérieur / humide | CUI active — cycles wet-dry, concentration chlorures | PEC ou GWUT tous les 2-3 ans |
| 80 – 150°C | Acier carbone | Marin ou industriel | CUI sévère — vitesse > 1 mm/an possible | PEC annuel, inspection visuelle tôlerie semestrielle |
| 50 – 175°C | Acier inoxydable 304/316 | Chlorures (marin, HCl) | CSCC — fissuration sous contrainte, propagation rapide | UT PAUT + inspection visuelle 18 mois |
| > 175°C (continu) | Acier carbone | Tout | CUI faible — eau ne reste pas liquide | Inspection aux zones de gradients T° (brides, vannes) |
| Variable (batch, arrêts fréquents) | Acier carbone ou inox | Humide | CUI aux cycles d’arrêt — risque accru si > 4 arrêts/an | PEC + revêtement anticorrosion préventif |
Les zones géographiques à risque maximal dans une installation sont : les points bas (eau stagnante), les zones de gradient de température (autour des brides, des vannes, des supports), les passages de traversée de murs ou de dalles (confinement, accumulation d’eau), les zones de réparations passées (discontinuités d’isolation), et les installations en milieu marin ou à proximité de tours de refroidissement à l’eau de mer (contamination en chlorures). Le guide d’audit calorifugeage et détection des points singuliers non isolés détaille une méthodologie de priorisation des zones à inspecter.
Méthodes d’inspection CUI : de la détection à la qualification
L’inspection CUI repose sur une stratégie à deux niveaux : le screening (détection rapide des zones suspectes sur de longues longueurs) et la qualification (mesure précise de l’épaisseur de paroi résiduelle sur les zones identifiées). Les deux méthodes de screening sans retrait d’isolation les plus utilisées sont le PEC et le GWUT.

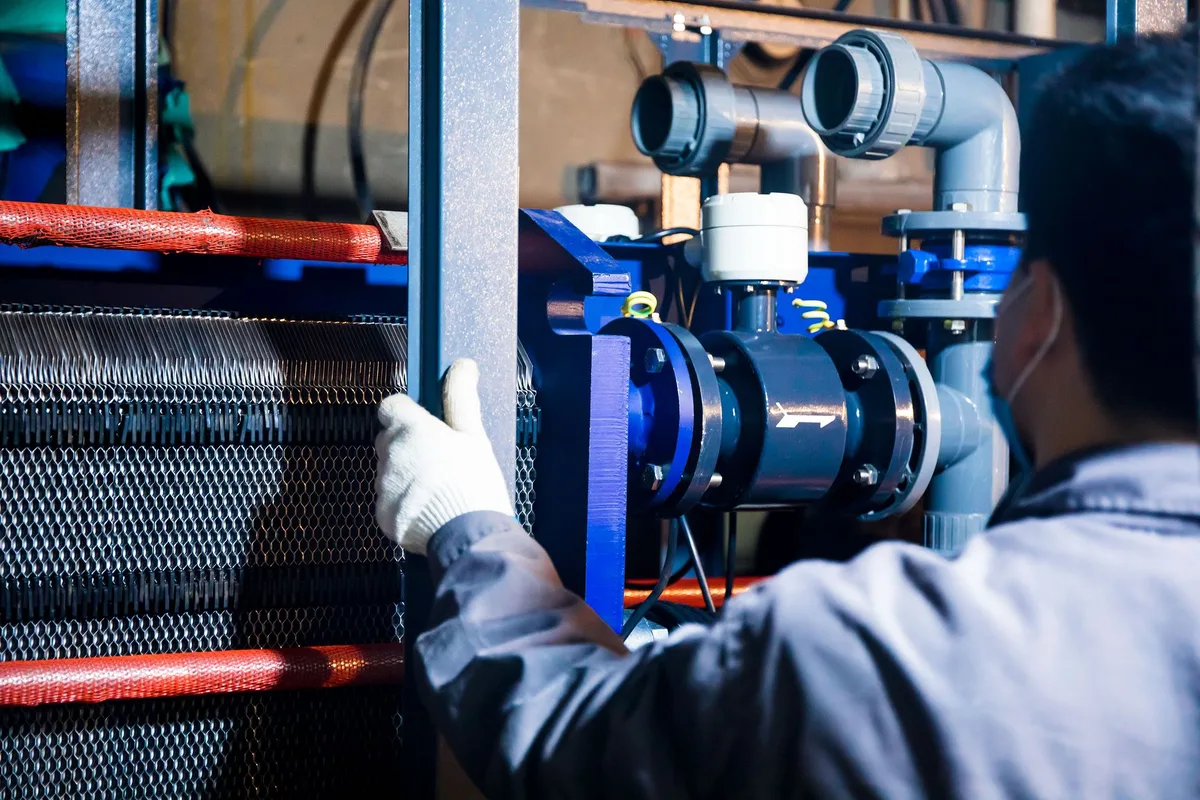

Le PEC (Pulsed Eddy Current) est la méthode de référence pour la mesure d’épaisseur de paroi sans retrait d’isolation. La sonde PEC est placée contre la tôlerie de protection (aluminium ou acier) sans contact direct avec le tube. Un champ électromagnétique pulsé pénètre l’isolation et la tôlerie pour induire des courants de Foucault dans la paroi métallique. La décroissance de ces courants fournit une mesure directe de l’épaisseur de paroi avec une précision de ± 1 mm et une pénétration jusqu’à 150-200 mm d’isolant. Le PEC fonctionne sur toutes les épaisseurs d’isolation courantes et à travers l’aluminium de tôlerie (jusqu’à 6 mm). Limitation : la mesure est une valeur moyennée sur une « empreinte » de 50-100 mm de diamètre — les piqûres très localisées peuvent être sous-détectées.
Le GWUT (Guided Wave Ultrasonic Testing) permet d’inspecter jusqu’à 50-100 mètres de tuyauterie depuis un seul point de couplage (anneau de transducteurs posé sur une section locale d’isolation retirée). Les ondes ultrasonores guidées parcourent la tuyauterie et sont réfléchies par toute anomalie de section (corrosion, perte d’épaisseur, soudure, support). Le GWUT détecte des pertes de section supérieures à 5-9 % de la section transversale. Il est idéal pour le screening de longues lignes avec peu de points d’accès, en particulier les lignes enterrées ou sous chaussée. Ses limitations : il ne mesure pas l’épaisseur absolue (screening seulement), et sa sensibilité est réduite sous les supports de tuyauteries et les revêtements amortissants. Pour compléter l’inspection, la thermographie infrarouge détecte la présence d’humidité dans l’isolation (signature thermique d’une zone gorgée d’eau) mais ne mesure pas la perte de paroi.
Stratégies de prévention : de la conception à l’exploitation
La prévention de la CUI est beaucoup plus économique que la réhabilitation. Les investissements préventifs en conception et en maintenance ont un retour sur investissement démontré de 5 à 20 pour 1 dans les industries à haute intensité de tuyauteries. Les leviers de prévention s’articulent en trois niveaux.
Niveau 1 — Revêtement anticorrosion sur métal nu : c’est la barrière primaire. Avant pose de l’isolation, le métal est décapé (Sa 2½ selon ISO 8501-1) et revêtu soit d’une peinture époxyphénolique haute température (≥ 200 µm DFT, tenue jusqu’à 200°C), soit d’une projection thermique aluminium (TSA, ≥ 150 µm, tenue jusqu’à 500°C, anodiquement protecteur). Le TSA est recommandé pour les tuyauteries en zone de température critique (60-175°C) car il résiste aux chocs thermiques des démarrages rapides mieux que les revêtements organiques. Même si de l’eau pénètre sous l’isolation, le revêtement anticorrosion empêche le contact eau-métal nu. La corrosion est stoppée à la source. Pour les aciers inoxydables en milieu chloruré, une peinture barrière aux chlorures (époxyde haute résistance, 150 µm) ou une gaine thermorétractable peut prévenir la CSCC.
Niveau 2 — Choix de l’isolant et qualité de l’habillage : la laine de roche hydrophobe (traitée à la silicone) absorbe moins de 1 % de son volume en eau même après immersion partielle et se réasseche rapidement — elle est nettement supérieure à la laine de roche standard en cas d’infiltration. La mousse de verre (foam glass) est imperméable à l’eau (µ = infini) mais coûteuse et plus fragile mécaniquement. La tôlerie d’habillage doit être posée avec joints vers le bas (règle du « chapeau de gendarme » : pas de joint horizontal retenant l’eau de pluie), bandes d’extrémité étanchées au mastic butyl, et vis/rivets remplacés par des attaches à pression qui ne perforent pas la tôle. Notre guide sur le calorifugeage extérieur : protection mécanique et étanchéité détaille ces règles de pose.
Réhabilitation d’une installation affectée par la CUI

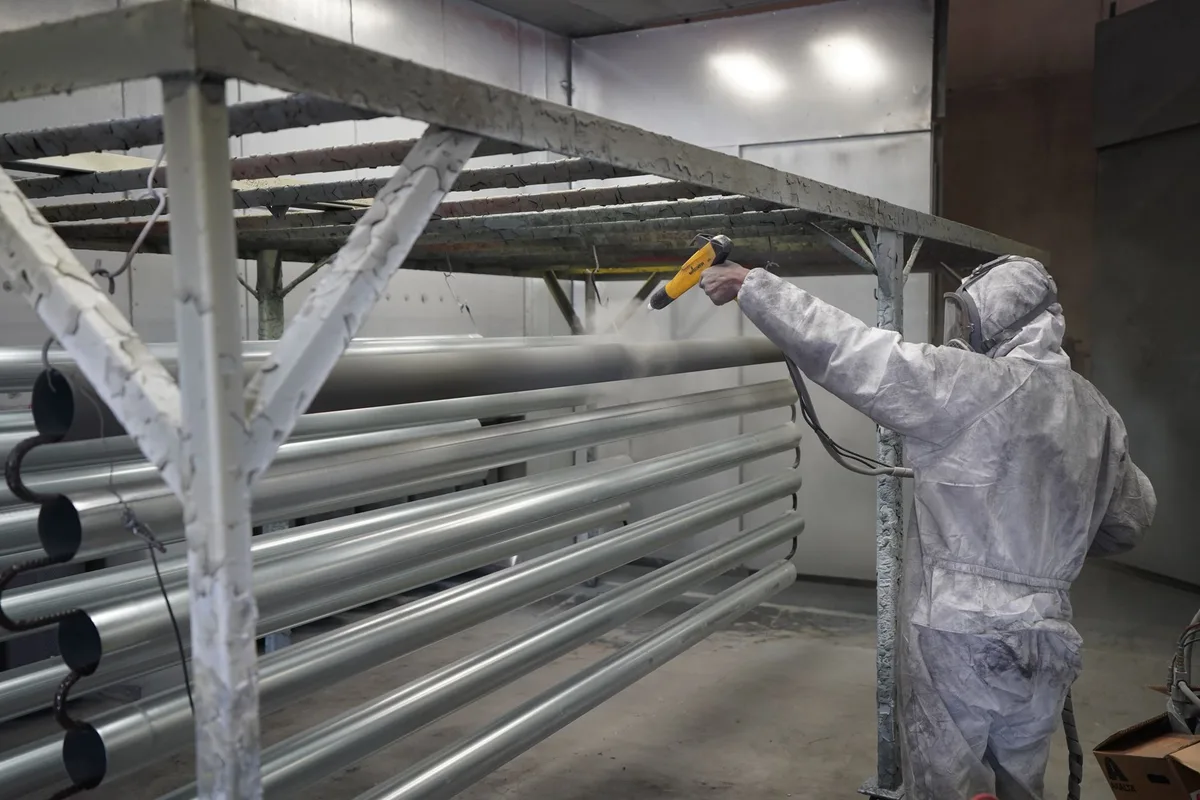

Lorsque la CUI est détectée sur une installation en service, la procédure de réhabilitation suit plusieurs étapes séquentielles. Étape 1 — Retrait de l’isolation et bilan de santé : retrait soigneux de l’isolation et de la tôlerie sur la zone affectée (et sur au moins 500 mm au-delà des limites apparentes de la dégradation). Inspection visuelle de l’ensemble de la surface révélée. Mesure systématique de l’épaisseur de paroi par UT conventionnel ou PAUT sur l’ensemble de la zone, avec cartographie des résultats. Identification de tous les points d’épaisseur inférieure à l’épaisseur minimale de calcul (ER).
Étape 2 — Réparation structurelle si nécessaire : si des zones d’épaisseur insuffisante sont identifiées, la réparation peut prendre plusieurs formes selon la sévérité : manchonnage (sleeve soudé ou boulonné) sur les zones ponctuelles, remplacement de tronçon pour les dégradations étendues, renfort par composite (systèmes CFRP type Clock Spring) pour les dommages locaux sur aciers carbone selon qualification ASME PCC-2. Étape 3 — Préparation de surface et revêtement : décapage de l’ensemble de la zone mise à nu par sablage Sa 2½ ou hydroblasting ≥ 700 bar, application immédiate (dans les 4 heures après décapage) du revêtement anticorrosion approprié (TSA, époxyphénolique ou époxyde ZN selon température de service). Étape 4 — Repose de l’isolation neuve : isolant hydrophobe, tôlerie à joints vers le bas, mastic butyl aux extrémités. Sur les installations en chimie-pétrochimie, le choix des matériaux de remplacement doit être validé par le département d’intégrité mécanique selon la criticité de la ligne.
Capteurs IoT embarqués : la surveillance continue de la CUI
L’émergence des capteurs IoT miniaturisés et des réseaux de transmission longue portée (LoRaWAN, NB-IoT) ouvre de nouvelles perspectives pour la surveillance continue de la CUI. Des capteurs d’humidité et de température (type Sensorion, TE Connectivity, ou développements spécifiques) peuvent être installés à l’intérieur de l’isolation aux points à risque identifiés lors de l’analyse de risque initiale. Ces capteurs transmettent en continu les données d’humidité relative et de température à l’intérieur de l’isolation. Une augmentation anormale de l’humidité interne (> 85 % HR sur plus de 72 heures consécutives) déclenche une alarme qui permet d’intervenir avant que la corrosion ne s’installe ou ne progresse significativement.
Les retours d’expérience disponibles (Total Energies, Shell, BASF) montrent que les capteurs IoT permettent de réduire de 40 à 60 % les coûts d’inspection CUI en ciblant les interventions sur les zones réellement affectées plutôt que sur un plan de rotation systématique. Le coût d’installation (5 à 15 €/point de mesure + infrastructure LoRa) est rentabilisé en général en moins de 2 ans d’exploitation sur des installations à haute densité de tuyauteries critiques. Ces approches s’intègrent dans les démarches plus larges d’audit énergétique et d’intégrité industrielle — voir notre article sur les méthodes d’audit calorifugeage.
En résumé
La corrosion sous calorifuge (CUI) est la première cause de défaillance de tuyauteries dans l’industrie pétrochimique et chimique mondiale, représentant 40 à 60 % des incidents. Son mécanisme est simple mais redoutable : eau piégée sous l’isolation + température favorable (60-175°C pour acier carbone, dès 50°C pour inox en présence de chlorures) + cycles humide-sec = corrosion accélérée invisible. La prévention efficace combine trois leviers : revêtement anticorrosion sur métal nu avant isolation (TSA ou époxyphénolique), isolant hydrophobe et tôlerie parfaitement étanchée avec joints vers le bas, et capteurs d’humidité embarqués aux points à risque. L’inspection sans retrait d’isolation repose sur le PEC (mesure d’épaisseur ± 1 mm à travers 150-200 mm d’isolant) et le GWUT (screening rapide de longues longueurs). La réhabilitation implique décapage Sa 2½, revêtement anticorrosion, contrôle d’épaisseur systématique et repose d’isolation neuve de qualité. Pour intégrer la prévention CUI dans une démarche complète de calorifugeage industriel et économies d’énergie, consultez notre guide de référence sur les matériaux et les dispositifs CEE.
Questions fréquentes
Qu'est-ce que la corrosion sous calorifuge (CUI) et pourquoi est-elle si dangereuse ?
La corrosion sous calorifuge (CUI, de l'anglais Corrosion Under Insulation) est une forme de corrosion qui se développe sur la paroi extérieure de tuyauteries ou d'équipements métalliques, cachée sous l'isolation thermique. Elle est dangereuse pour deux raisons principales. Premièrement, elle est invisible : la tuyauterie peut sembler en parfait état en surface (l'isolation paraît intacte) tandis que la paroi métallique est attaquée en profondeur. La découverte survient souvent par fuite ou par rupture — trop tard. Les études sectorielles estiment que la CUI représente 40 à 60 % des défaillances de tuyauteries dans les raffineries et les usines pétrochimiques, et qu'elle coûte plusieurs milliards d'euros par an à l'industrie mondiale. Deuxièmement, la CUI est auto-amplifiante : l'eau qui pénètre sous l'isolation crée un environnement confiné où les cycles d'humidification-séchage, combinés à des contaminants (chlorures en milieu marin ou industriel, acides issus de la dégradation de l'isolant), accélèrent la corrosion bien au-delà des vitesses observées en atmosphère libre. Sur une tuyauterie en acier carbone dans la zone de température critique (60-175°C), la perte d'épaisseur de paroi peut atteindre 0,5 à 2 mm/an dans des conditions sévères — rendant une tuyauterie de 6 mm inutilisable en 3 à 6 ans.
Quelles températures et quels matériaux sont les plus exposés à la CUI ?
La zone de température la plus critique pour la CUI se situe entre 60°C et 175°C pour les tuyauteries en acier carbone (CS). En dessous de 60°C, la corrosion progresse lentement car l'eau reste liquide en permanence et l'oxygène dissous est limité. Au-dessus de 175°C, la paroi est trop chaude pour que l'eau reste en phase liquide : la vapeur s'échappe et la corrosion est freinée. La plage 60-175°C est la plus dangereuse car elle permet des cycles d'humidification (eau liquide) et de séchage (évaporation) qui concentrent les contaminants et maximisent la vitesse de corrosion. La sous-plage 80-120°C est particulièrement critique. Pour les aciers inoxydables austénitiques (304, 316, 321), le mécanisme de dégradation est différent : c'est la fissuration sous contrainte en milieu chloruré (CSCC — Chloride Stress Corrosion Cracking) qui domine. Elle peut survenir dès 50°C en présence de chlorures même à faible concentration (quelques ppm suffisent). Le milieu marin (eau de mer, brouillard salin), les tours de refroidissement à l'eau de mer, ou les atmosphères industrielles contaminées en HCl sont des environnements à très haut risque CSCC. Les aciers duplex (2205, 2507) sont beaucoup plus résistants à la CSCC mais pas immunisés.
Quelle est la méthode d'inspection la plus efficace pour détecter la CUI sans déposer l'isolation ?
La méthode la plus efficace pour détecter la CUI sans retrait de l'isolation est le PEC (Pulsed Eddy Current — courants de Foucault pulsés). Le PEC utilise un champ électromagnétique pulsé qui pénètre à travers l'isolation (jusqu'à 150-200 mm d'épaisseur) et l'habillage métallique (tôlerie aluminium ou acier) pour mesurer directement l'épaisseur de paroi de la tuyauterie sous-jacente. La mesure est non destructive, rapide (quelques secondes par point de mesure) et ne requiert ni retrait d'isolation ni contact direct avec le tube. La précision est de ± 1 mm en épaisseur absolue, suffisante pour détecter des pertes de paroi significatives. Le GWUT (Guided Wave Ultrasonic Testing) est complémentaire : il permet d'inspecter rapidement de longues longueurs de tuyauteries (jusqu'à 50-100 m dans de bonnes conditions) à partir d'un seul point de couplage, et de localiser les zones suspectes qui seront ensuite confirmées par PEC ou par retrait local de l'isolation et UT conventionnel. La radiographie (RT portable) et la thermographie IR ont des applications plus limitées : la RT mesure l'épaisseur de paroi mais nécessite un accès bilatéral ; la thermographie IR ne détecte pas directement la perte de paroi mais révèle la présence d'humidité dans l'isolation — signe d'un risque CUI potentiel. Le PAUT (Phased Array UT) requiert le retrait local de l'isolation mais fournit une cartographie détaillée de l'érosion/corrosion avec une précision de ± 0,1 mm.
Comment prévenir la CUI dès la conception d'une installation industrielle ?
La prévention de la CUI commence à la conception. Plusieurs leviers existent. Le revêtement anticorrosion sur le métal nu avant isolation est la mesure la plus efficace : une peinture époxyphénolique (≥ 200 µm DFT), une peinture polyuréthane ou une projection thermique aluminium (TSA — Thermal Spray Aluminum, ≥ 150 µm) protègent le métal même si de l'eau pénètre sous l'isolation. Le TSA est particulièrement recommandé pour les tuyauteries à haute température cyclique (60-175°C) où les revêtements organiques peuvent se délaminer par choc thermique. Le choix de l'isolant a un impact direct : la laine de roche hydrophobe (traitée à la silicone, type Rockwool Cladding Mat) absorbe très peu d'eau et se réasseche rapidement — elle est très supérieure à la laine de roche standard en termes de comportement face à la CUI. La mousse de verre (foam glass) est imperméable à l'eau (µ = infini) et constitue la solution ultime mais à coût élevé. Pour les isolants absorbants (laine minérale standard), la qualité de la tôlerie d'habillage est critique : joints orientés vers le bas (pas de joints horizontaux qui retiennent l'eau de pluie), bandes d'extrémité étanchées, accessoires étanchés. Les détecteurs d'humidité embarqués (capteurs IoT) dans l'isolation aux points à risque permettent une détection précoce.
Que faire quand on découvre de la CUI sur une tuyauterie en service ?
La découverte de CUI active sur une tuyauterie en service suit un protocole en plusieurs étapes. Étape 1 — Évaluation immédiate : mesurer l'épaisseur de paroi résiduelle par UT conventionnel (après retrait local de l'isolation) ou PAUT sur la zone affectée. Comparer à l'épaisseur minimale de calcul (ER = épaisseur requise selon le code de calcul applicable — ASME B31.3, EN 13480, etc.). Si l'épaisseur résiduelle est inférieure à ER, la tuyauterie doit être mise hors service ou maintenue à pression réduite jusqu'à réparation. Étape 2 — Étendue de la dégradation : utiliser le GWUT ou le PEC pour cartographier la zone affectée et identifier d'autres points de corrosion sur la même ligne. La CUI est rarement isolée : si elle est présente en un point, d'autres zones de la même ligne dans la même plage de température sont souvent affectées. Étape 3 — Réhabilitation : décapage de la surface (sablage Sa 2½ minimum selon ISO 8501-1 ou hydroblasting à 700-1 000 bar), application du revêtement anticorrosion (époxyphénolique ou TSA), mesure d'épaisseur de paroi sur l'ensemble de la zone réhabilitée, repose d'une isolation neuve de qualité supérieure (isolant hydrophobe, tôlerie étanchée, joints orientés vers le bas). Étape 4 — Si l'épaisseur est insuffisante, la réparation peut passer par manchonnage (sleeve), soudure de renfort, ou remplacement de tronçon selon la sévérité.
