Réponse directe : L’isolation thermique en chimie et pétrochimie obéit à des contraintes spécifiques absentes de l’industrie générale : zones ATEX imposant des matériaux incombustibles et antistatiques, températures extrêmes (200 à 650°C) sur craqueurs et réacteurs, et risque de corrosion sous calorifuge (CUI) sur les aciers inoxydables. Les matériaux de référence sont la laine de roche Euroclasse A1, le silicate de calcium et la laine céramique réfractaire. Le financement CEE via la fiche IND-UT-116 (calorifugeage industriel) s’applique à ces chantiers avec des primes atteignant plusieurs millions d’euros dans les grandes raffineries.
Points clés à retenir
- En zones ATEX, seuls les matériaux incombustibles Euroclasse A1 sont autorisés : laine de roche, silicate de calcium, laine céramique — les mousses synthétiques sont proscrites.
- La corrosion sous calorifuge (CUI) est le premier risque de défaillance en pétrochimie : isolants hydrophobes et barrières vapeur étanches sont indispensables sur les aciers inox.
- Pour les températures > 400°C (craqueurs, réformeurs), les systèmes multicouches laine céramique + laine de roche haute densité permettent des épaisseurs globales de 150 à 250 mm.
- Les points singuliers (vannes, brides, purgeurs) représentent 30 à 40 % des pertes thermiques totales d’un réseau isolé et se traitent avec des matelas antistatiques démontables.
- La fiche CEE IND-UT-116 finance l’isolation des tuyauteries de procédé ; sur 10 km de réseau vapeur non isolé à 300°C, le potentiel prime dépasse souvent 2 à 5 M€ de kWh cumac.
Le secteur pétrochimique est l’un des plus énergivores de l’industrie française : une raffinerie de taille moyenne consomme 1 à 3 TWh par an, dont 20 à 35 % sous forme de vapeur de procédé. Les réseaux de tuyauteries — colonnes de distillation, échangeurs thermiques, réacteurs, steamcrackers — fonctionnent à des températures allant de 80°C à plus de 600°C. L’isolation thermique n’est pas seulement une question d’économies d’énergie : elle conditionne la sécurité des installations, la conformité réglementaire ATEX et la fiabilité des procédés. Comprendre ses spécificités est indispensable pour tout ingénieur énergie ou responsable technique dans ce secteur.

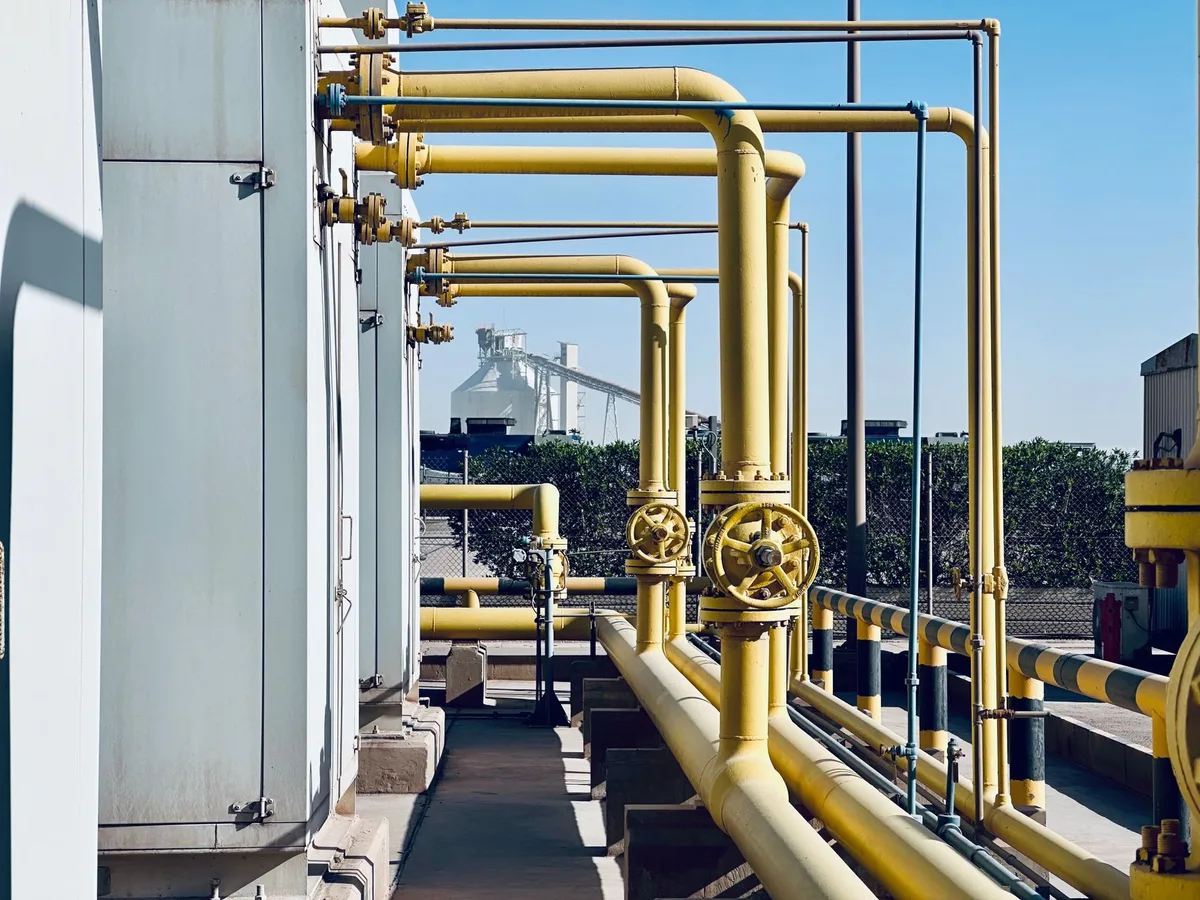

Spécificités ATEX : matériaux et mise en œuvre en atmosphère explosive
Les zones ATEX (ATmosphères EXplosibles) sont définies par la Directive européenne 2014/34/UE et ses normes associées (EN 60079-10, EN 13463). Dans une raffinerie ou une usine pétrochimique, ces zones correspondent aux zones 0, 1 et 2 (gaz et vapeurs inflammables) ou 20, 21, 22 (poussières combustibles). Le choix des matériaux d’isolation y est strictement encadré.
Matériaux interdits en ATEX : Toutes les mousses plastiques combustibles (polyuréthane, polystyrène expansé, polyisocyanurate) sont proscrites car elles alimentent un incendie et peuvent générer des charges électrostatiques. Les finitions PVC sont également à éviter en zone 0 et 1.
Matériaux conformes en ATEX : La laine de roche (Euroclasse A1, incombustible) et la laine de verre A1 sont les références pour les températures jusqu’à 700°C. Les finitions doivent être en aluminium laminé ou en acier inoxydable AISI 316. Les attaches, feuillards et vis doivent être en inox austénitique pour éviter tout risque d’étincelle par friction ou impact. En zone ATEX 1, un certificat de conformité ATEX est exigé pour chaque composant d’isolation, y compris les bandes d’étanchéité et les films de protection.
La mise en œuvre elle-même doit respecter les procédures de travail par points chauds (permis de feu) même pour des travaux d’isolation, car tout perçage ou soudage de tôle peut créer une étincelle. Les outillages anti-étincelles sont obligatoires en zone 1.

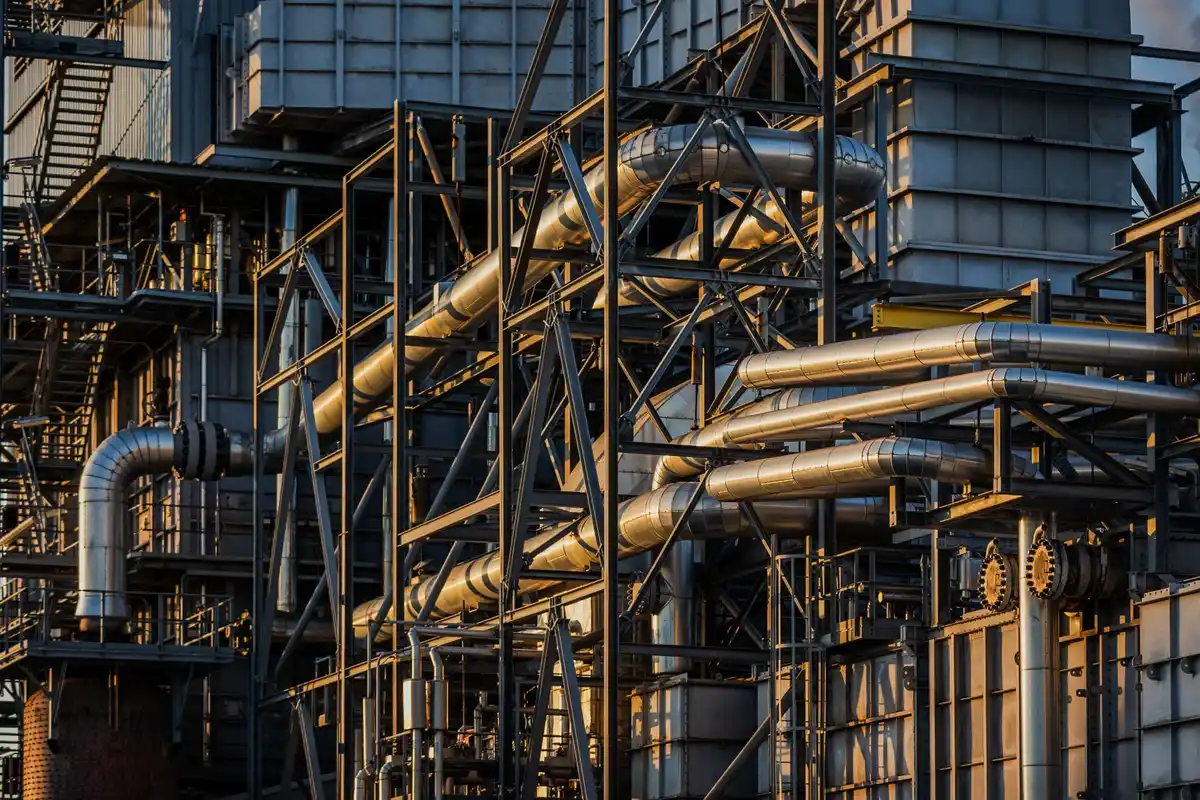

Hautes températures : réfractaires, multicouches et craqueurs
Les procédés de raffinage et de craquage thermique mettent en jeu des températures que la laine de roche standard ne peut plus assurer seule. Un four de reformage à vapeur (SMR) fonctionne à 800 à 900°C en paroi de tube ; les colonnes de distillation sous vide atteignent 300 à 450°C ; les lignes de transfert de produit craqué (TLE) dépassent 600°C en sortie de réacteur.
Pour ces applications, les systèmes multicouches sont la norme industrielle :
- Couche 1 (paroi) : laine céramique réfractaire — alumino-silicate (Al₂O₃ 47-52 %) ou zircone renforcée pour T° > 1000°C. Module en fibre de 25 mm, λ = 0,18 W/m·K à 600°C. Résiste aux chocs thermiques et au cyclage.
- Couche 2 : silicate de calcium — λ = 0,065 W/m·K à 300°C, résistance mécanique élevée, non hygroscopique. Épaisseur 50 à 80 mm. Usinable pour les formes complexes (coudes de colonne, têtes de réacteur sphériques).
- Couche 3 (externe) : laine de roche haute densité — 100 à 150 kg/m³, λ = 0,040 W/m·K à 200°C. Finalise l’optimisation thermique et assure la surface à < 60°C (norme EN 563 sécurité contact).
L’épaisseur totale de tels systèmes dépasse couramment 200 à 300 mm sur les grosses colonnes. Le calcul thermique est réalisé avec des logiciels spécialisés (HTRI, Promat Calc ou ISOVER Calculator) en tenant compte du cyclage thermique (arrêts et démarrages) qui crée des contraintes mécaniques et peut fissurer les isolants rigides.
Tableau des matériaux selon température et zone ATEX
| T° process (°C) | Application typique | Matériau isolant | Finition | ATEX compatible |
|---|---|---|---|---|
| 80 – 150°C | Eau chaude procédé, vapeur BP | Laine de roche 40 kg/m³ | Alu laminé | Oui (A1) |
| 150 – 250°C | Vapeur MP, colonnes distillation | Laine de roche 60 kg/m³ | Alu ou inox 316 | Oui (A1) |
| 250 – 400°C | Vapeur HP, lignes de transfert | Laine de roche 100 kg/m³ ou silicate de calcium | Inox 316 | Oui (A1) |
| 400 – 650°C | Fours, réacteurs, steamcrackers | Silicate de calcium + laine de roche HD | Inox 316 | Oui (A1) |
| 650 – 1000°C | Fours de reformage, pyrolyse | Laine céramique alumino-silicate multicouche | Inox ou béton réfractaire | Oui (inorganique) |
| > 1000°C | Craqueurs étylène, garnissage four | Laine céramique zircone / béton réfractaire | Béton projeté | Oui |
Corrosion sous calorifuge (CUI) : le risque silencieux de la pétrochimie
La CUI (Corrosion Under Insulation) est identifiée dans plusieurs études industrielles (API 581, NACE SP0198) comme la principale cause de défaillance des systèmes d’isolation en pétrochimie. Elle affecte particulièrement les tuyauteries en acier au carbone dans la plage 60-150°C (condensation-évaporation cyclique de l’eau d’infiltration) et les aciers inoxydables austénitiques à toutes températures en présence de chlorures.
Le mécanisme est le suivant : l’eau pénètre par les joints de tôle mal étanchéifiés, les zones de support ou les endommagements mécaniques. Elle s’accumule contre la paroi métallique, dissout les contaminants (chlorures de l’air marin ou des produits de process) et crée une solution corrosive agressive. Sur un acier inoxydable 304, cette solution chlorée provoque une corrosion sous contrainte (Stress Corrosion Cracking) qui peut fissu la tuyauterie en quelques mois.
Solutions préventives reconnues par l’industrie :
- Isolants hydrophobes : laine de roche avec traitement hydrophobe (absorption eau < 1 kg/m² selon EN 1609), fibre de verre à liant résistant à l'eau. Évitent la rétention d'humidité au contact de la paroi.
- Revêtements anticorrosion sous isolation : peintures époxy ou polyuréthane thermique appliquées sur la paroi avant isolation (coating CUI), systèmes certifiés selon ISO 20340.
- Barrières vapeur continues : film aluminium + bande butyle à toutes les jonctions longitudinales et transversales, éliminant les points d’entrée d’eau.
- Monitoring IoT : capteurs d’humidité et de température sous isolation (wireless) permettant une surveillance continue sans démontage. Solutions comme Permasense (Baker Hughes) ou Tracerco DigiTrace.
Traçage électrique et calorifugeage : compatibilité et intégration
En pétrochimie, de nombreuses tuyauteries véhiculant des produits visqueux ou à point de solidification élevé (soufre, bitume, fuel lourd, produits aromatiques) nécessitent un traçage thermique pour maintenir la fluidité du produit entre 80 et 200°C. Le traçage électrique (résistances auto-régulantes ou en série) est posé sur la tuyauterie, puis recouvert d’isolation, formant un système intégré.
Les contraintes de compatibilité sont importantes :
- Température de câble : les câbles autotracing doivent être certifiés pour la T° max de surface en ATEX (Ex e, Ex d selon EN 60079). La température de surface du câble en régime de survie (T° ambiante basse) doit rester sous la T₄ (135°C) ou T₃ (200°C) selon la classification de la zone.
- Épaisseur d’isolation : le calcul thermique du traçage électrique intègre la résistance thermique de l’isolant (méthode IEEE 515 ou EN 60519-6). Une isolation plus épaisse réduit la puissance de câble nécessaire et donc le coût énergétique du traçage.
- Finition étanche : la tôle de finition doit être parfaitement étanche pour éviter que l’eau ne court-circuite les câbles. Des joints silicone haute température (T° max 280°C) sont utilisés aux jonctions.
Pour les réseaux vapeur où le traçage électrique remplace partiellement la vapeur de traçage (steam tracing), le bilan économique inclut la comparaison énergétique entre les deux technologies, l’électricité étant aujourd’hui plus onéreuse à 0,12-0,18 €/kWh vs vapeur autoproduite à 0,03-0,06 €/kWh thermique.
Réglementation applicable : ATEX, REACH et CLP
Les chantiers d’isolation en pétrochimie s’inscrivent dans un cadre réglementaire complexe que tout donneur d’ordre doit maîtriser.
Directive ATEX 2014/34/UE (ATEX équipements) et 1999/92/CE (ATEX lieux de travail) : L’employeur est responsable du classement des zones ATEX et de la rédaction du Document de Protection contre les Explosions (DPCE). Tout matériau d’isolation introduit en zone ATEX doit être évalué pour sa non-contribution au risque d’explosion. La laine de roche et le silicate de calcium sont classés incombustibles et ne nécessitent pas de certification ATEX spécifique, mais leur mise en œuvre doit respecter les permis de travail ATEX.
Règlement REACH (CE 1907/2006) : Les substances très préoccupantes (SVHC) contenues dans les matériaux d’isolation doivent être déclarées. Certaines laines céramiques réfractaires (alumino-silicates de type RCF — Refractory Ceramic Fibers) sont classées CMR1B (cancérogène probable) et soumises à autorisation REACH. Leur utilisation en pétrochimie française nécessite une évaluation des risques et la mise en place de mesures de protection collectives et individuelles (masque P3, combinaison jetable).
Règlement CLP (CE 1272/2008) : L’étiquetage des produits d’isolation (adhésifs, mastics, revêtements anticorrosion) doit être conforme CLP. Les fiches de données de sécurité (FDS) doivent être disponibles sur chantier pour tous les produits chimiques utilisés.
Financement CEE pour les projets pétrochimiques
Les raffineries et usines chimiques françaises peuvent mobiliser des financements CEE significatifs pour leurs projets d’isolation. La 6e période CEE (2022-2026, prolongée par arrêté du 14 novembre 2023) offre plusieurs fiches applicables :
IND-UT-116 « Isolation de corps de chauffe et de tuyauteries dans les procédés industriels » : la plus pertinente. Couvre l’isolation des tuyauteries de procédé, des brides, vannes et points singuliers sur les réseaux vapeur, eau chaude et autres fluides caloporteurs. La prime est calculée en kWh cumac sur 15 ans en fonction du DN, de la température du fluide et du linéaire isolé. Pour une raffinerie isolant 5 km de réseau vapeur à 200°C (DN moyen 100), la prime peut atteindre 1 à 3 M€ selon le prix du kWh cumac négocié avec le délégataire.
IND-UT-102 « Récupération de chaleur sur de l’air comprimé » : applicable aux compresseurs d’air industriels dont la chaleur de compression est récupérée et valorisée. Les utilities pétrochimiques (air process, air instrument) sont éligibles.
Pour optimiser le dossier CEE, un audit préalable avec chiffrage du coût de calorifugeage et simulation des économies d’énergie est indispensable avant signature du contrat CEE. Consultez également notre guide sur les points singuliers en isolation industrielle pour identifier tous les gisements éligibles.
En résumé
L’isolation thermique en chimie et pétrochimie est une discipline à part entière, exigeant la maîtrise simultanée des contraintes ATEX (matériaux A1, finitions antistatiques), des températures extrêmes (systèmes multicouches jusqu’à 1000°C), du risque CUI (isolants hydrophobes, revêtements anticorrosion, monitoring) et des règlements REACH et CLP. La laine de roche Euroclasse A1, le silicate de calcium et la laine céramique réfractaire constituent la base de tout système d’isolation conforme dans ce secteur. Les financements CEE via la fiche IND-UT-116 permettent de rentabiliser ces investissements en moins de 3 ans dans la plupart des cas. Pour un chiffrage précis de votre projet, consultez notre guide complet du calorifugeage industriel ou notre article sur les matelas isolants pour points singuliers.
Questions fréquentes
Quels matériaux d'isolation sont autorisés en zone ATEX pétrochimique ?
En zone ATEX (atmosphère explosive), le choix des matériaux d'isolation est strictement encadré par la Directive 2014/34/UE (ATEX). Les mousses synthétiques combustibles (polyuréthane, polystyrène) sont interdites car elles peuvent générer des étincelles ou propager un incendie. Les matériaux autorisés sont la laine de roche classée Euroclasse A1 (incombustible), la laine de verre A1, le silicate de calcium et la laine de céramique réfractaire. Les finitions métalliques doivent être en aluminium ou en acier inoxydable antistatique. Les attaches et feuillards en acier inoxydable sont également préférés au galvanisé pour éviter tout risque d'étincelle par friction. En zone ATEX 1 (présence permanente ou prolongée d'atmosphère explosive), une fiche de sécurité matière complète est exigée pour chaque composant de l'isolation.
Comment prévenir la corrosion sous calorifuge (CUI) dans une raffinerie ?
La corrosion sous calorifuge (CUI — Corrosion Under Insulation) est l'un des risques majeurs dans l'industrie pétrochimique, particulièrement sur les aciers austénitiques (AISI 304, 316) qui sont sensibles à la corrosion sous contrainte en présence de chlorures. La prévention repose sur plusieurs axes : (1) utiliser des isolants hydrophobes (laine de roche hydrophobée, fibre de verre à liant phénolique résistant à l'eau) ; (2) poser des barrières vapeur étanches (film aluminium + bande butyle) aux jonctions et aux sorties de tôle ; (3) éviter les isolants contenant des chlorures (certaines laines de verre anciennes) sur les aciers inoxydables ; (4) installer des systèmes de monitoring CUI par inspection thermographique infrarouge annuelle ou par capteurs humidité embarqués (IoT). La norme EN ISO 19702 guide la gestion du risque CUI. Le remplacement de l'isolation mouillée coûte 3 à 5 fois plus cher que sa pose initiale, d'où l'intérêt d'une prévention rigoureuse dès la conception.
Quelle isolation choisir pour un réacteur chimique à 450°C ?
À 450°C, les laines de roche standard (T° max 700°C) peuvent être utilisées, mais la densité doit être élevée (100 à 150 kg/m³) pour maintenir les performances à long terme et résister au tassement. Pour des températures entre 400 et 650°C, le silicate de calcium (λ ≈ 0,065 W/m·K à 300°C) est privilégié pour sa résistance mécanique et sa stabilité dimensionnelle. Au-delà de 650°C (craqueurs, fours de reformage), on utilise des systèmes multicouches : une couche interne en laine céramique réfractaire (alumino-silicate, T° max 1260°C) puis une couche externe en laine de roche haute densité pour l'optimisation thermique finale. L'épaisseur totale dépasse souvent 200 mm avec un système bicouche. Le traçage électrique de préchauffe peut être intégré sous l'isolation pour les réacteurs nécessitant un démarrage à froid contrôlé.
Le calorifugeage de tuyauteries pétrochimiques est-il éligible aux CEE ?
Oui. Deux fiches CEE s'appliquent au secteur pétrochimique : la fiche IND-UT-116 "Isolation de corps de chauffe et de tuyauteries dans les procédés industriels" couvre l'isolation des tuyauteries vapeur et fluides chauds en industrie, avec une prime calculée en kWh cumac sur 15 ans selon le DN, la température et le type de réseau. La fiche IND-UT-102 "Récupération de chaleur sur de l'air comprimé" peut également s'appliquer dans les utilities pétrochimiques. Pour une raffinerie avec 10 km de réseau vapeur non isolé ou sous-isolé, le potentiel CEE dépasse souvent plusieurs millions d'euros de kWh cumac. Le dossier doit être monté en partenariat avec un délégataire CEE accrédité avant le début des travaux, conformément aux règles de la 6e période (arrêté du 14 novembre 2023). Un audit préalable des réseaux est fortement recommandé pour identifier et chiffrer les gisements.
Comment gérer l'isolation des points singuliers en pétrochimie (vannes, brides, purgeurs) ?
En pétrochimie, les points singuliers représentent 30 à 40 % des pertes thermiques totales d'un réseau isolé, selon l'étude ADEME sur les réseaux industriels. Une vanne papillon DN200 à 300°C perd 1,5 à 2,5 kW en permanence — autant qu'un radiateur électrique. La solution de référence est le matelas isolant démontable : une enveloppe en tissu de verre ou en fibre céramique remplie de laine de roche, fermée par des clips inox. Les matelas sont fabriqués sur mesure (scan 3D ou relevé dimensionnel) et se retirent en moins de 5 minutes pour inspection ou maintenance. En zone ATEX, les matelas doivent être antistatiques (tissu de verre avec fil conducteur intégré) et les fixations en acier inox. Pour les brides haute pression (PN40 et au-dessus), un habillage en deux demi-coques de silicate de calcium usiné avec finition aluminium est préféré pour sa tenue mécanique. Voir notre article sur l'<a href="https://bureauecologie.fr/isolation-points-singuliers-matelas-obligations-roi/">isolation des points singuliers avec matelas</a> pour les ROI détaillés.
