Réponse directe : Le tôlage (ou habillage) est la finition métallique appliquée sur le calorifuge industriel pour le protéger des agressions mécaniques, climatiques et chimiques. L’aluminium (alliages 3003, 5005 ou 5083 selon l’exposition) est le matériau dominant : léger, durable, économique, 0,6 à 1,2 mm d’épaisseur. L’inox 304/316L s’impose en milieu corrosif (industrie chimique, zones marines). Le PVC est réservé à l’intérieur, petits diamètres. Le coût matière va de 15-25 €/m² (aluminium 0,7 mm) à 30-60 €/m² (inox 0,5 mm), plus 20-40 €/m² de pose. Pour le contexte général du calorifugeage industriel, consultez notre guide sur le calorifugeage industriel, principe et CEE.
Points clés à retenir
- L’aluminium (alliage 3003/5005) est le standard : 0,6-1,0 mm, 1,35-2,7 kg/m², résistant aux intempéries et aux UV, durée de vie 20-30 ans.
- L’inox 316L est obligatoire en atmosphère marine, industrie chimique chlorée et agroalimentaire : 3 à 5 fois plus cher que l’aluminium mais incomparable en tenue à la corrosion.
- Les joints de recouvrement doivent toujours être orientés vers le bas sur les tuyauteries horizontales pour évacuer l’eau et prévenir la CUI.
- La tôle striée (corrugated) augmente la rigidité à épaisseur égale : utilisée sur DN > 300 mm et toitures de bacs praticables.
- En zone ATEX : l’aluminium nu peut être interdit (risque thermite) — vérifier la classification de zone avant tout choix de matériau.
Quand un calorifuge est posé sur une tuyauterie industrielle extérieure, la laine de roche ou la laine de verre qui forment l’âme isolante ne peuvent pas rester nues. Exposées aux intempéries, elles s’imbiberaient d’eau en quelques semaines — et une laine gorgée d’eau perd 80 à 90 % de son efficacité thermique tout en favorisant la corrosion externe de la tuyauterie. Le tôlage — appelé aussi habillage, bardage ou cladding dans les documents techniques anglophones — est la « peau » métallique qui protège cet isolant. Son rôle va bien au-delà de l’esthétique : il conditionne la durabilité de l’ensemble du système calorifuge et, mal réalisé, peut lui-même devenir un vecteur de la corrosion sous calorifuge (CUI) qu’il est censé prévenir. La sélection du bon matériau de tôlage, les règles de mise en œuvre et les points de vigilance sont l’objet de cet article.
Pourquoi le tôlage est indispensable au calorifuge industriel
L’isolant thermique — laine de roche, laine de verre, mousse PIR, silicate de calcium — est un matériau intrinsèquement fragile mécaniquement et sensible à l’humidité. Sans protection, il subit quatre types d’agression en environnement industriel.
Agressions mécaniques : chocs d’outils, passages d’opérateurs, vibrations des équipements, mouvements thermiques de la tuyauterie. Un matelas de laine de roche non protégé se comprime dès qu’un technicien s’appuie dessus, réduisant son épaisseur et donc son efficacité thermique. La tôle métallique absorbe ces efforts et redistribue les contraintes.
Agressions climatiques : pluie, neige, rayonnement UV, vent. Les laines minérales absorbent l’eau très facilement par capillarité lorsqu’elles ne sont pas protégées. Sur une installation extérieure sans tôlage, 10 mm de pluie suffit à gorger superficiellement 2 à 3 cm d’épaisseur de laine de roche, créant un pont thermique conducteur. Le tôlage crée une barrière imperméable contre les précipitations.
Agressions chimiques : huiles, hydrocarbures, nettoyants alcalins, vapeurs acides. Dans les industries chimique, pétrochimique ou agroalimentaire, les atmosphères chargées en agents chimiques dégradent les liants des laines minérales et dissolvent certains matériaux d’isolation non protégés. Le tôlage isole physiquement l’isolant de l’atmosphère ambiante.
Sécurité du personnel : une tuyauterie vapeur à 200°C sans tôlage présente une surface d’isolant à 60-80°C accessible au toucher — insuffisant pour éviter des brûlures en contact prolongé ou involontaire. La tôle métallique constitue une barrière supplémentaire et, en cas d’incendie, retarde la propagation des flammes à l’isolant. Pour le calorifugeage extérieur, ces contraintes de protection sont détaillées dans notre guide dédié.
Aluminium : le matériau dominant — alliages et caractéristiques
L’aluminium représente plus de 70 % des tôlages de calorifuge utilisés en France, toutes industries confondues. Ses atouts sont clairs : faible densité (2,7 kg/dm³ contre 7,9 pour l’acier inox), excellente résistance naturelle à la corrosion atmosphérique par formation d’une couche d’alumine Al₂O₃ passive, facilité de mise en forme à froid et longévité de 20 à 30 ans en conditions normales. Mais « aluminium » ne désigne pas un matériau unique : plusieurs alliages coexistent, avec des performances significativement différentes selon l’environnement.
Alliage 1050/1100 (aluminium pur commercial) : douceur maximale, formabilité excellente pour les pièces complexes (coudes, réductions, capuchons façonnés), résistance mécanique faible (Rm ≈ 75-90 MPa). Usage : intérieur uniquement ou extérieur en atmosphère non agressive rurale. Épaisseur typique : 0,6 à 0,8 mm.
Alliage 3003 (Al-Mn) : le standard industrie pour applications extérieures non marines. Résistance à la corrosion bien supérieure au 1050, Rm ≈ 110 MPa, formabilité correcte. Représente la grande majorité des fournitures de tôlage pour raffineries, chimie de base, utilities. Épaisseur typique : 0,6 à 1,0 mm selon diamètre.
Alliage 5005/5052 (Al-Mg léger) : meilleure résistance à la corrosion que le 3003, utilisé pour les applications extérieures en environnement urbain industriel ou côtier non directement marin. Rm ≈ 175-195 MPa. Épaisseur possible réduite : 0,5 à 0,7 mm.
Alliage 5083 (Al-Mg marin) : le grade offshore et côtier. Teneur en magnésium 4,0-4,9 %, Rm ≈ 270 MPa, résistance aux chlorures nettement supérieure aux autres alliages aluminium. Obligatoire à moins de 5 km des côtes avec vents dominants marins, dans toutes les installations offshore et sur les sites industriels utilisant des chlorures (traitement d’eau, PVC, chimie chlorée). Coût environ 25-35 % supérieur au 3003.
Inox 304 et 316L : pour les milieux corrosifs
L’acier inoxydable austénitique (304 ou 316L) est utilisé pour le tôlage de calorifuge quand l’aluminium ne suffit pas. Son prix est 3 à 5 fois supérieur à celui de l’aluminium, mais sa résistance à la corrosion dans les milieux acides, chlorurés et à hautes températures est incomparable. Épaisseur courante : 0,5 à 0,8 mm pour la tôle lisse ; 0,4 à 0,6 mm pour la tôle striée inox.
Inox 304 (18/8 — 18 % Cr, 8 % Ni) : résiste bien aux acides dilués, atmosphères humides, vapeurs industrielles non chlorées. Usage type : industrie alimentaire (tuyauteries vapeur, CIP), pharmacie, chimie non chlorée, zones marines modérées. Acceptable pour les atmosphères jusqu’à environ 300 ppm de chlorures en continu.

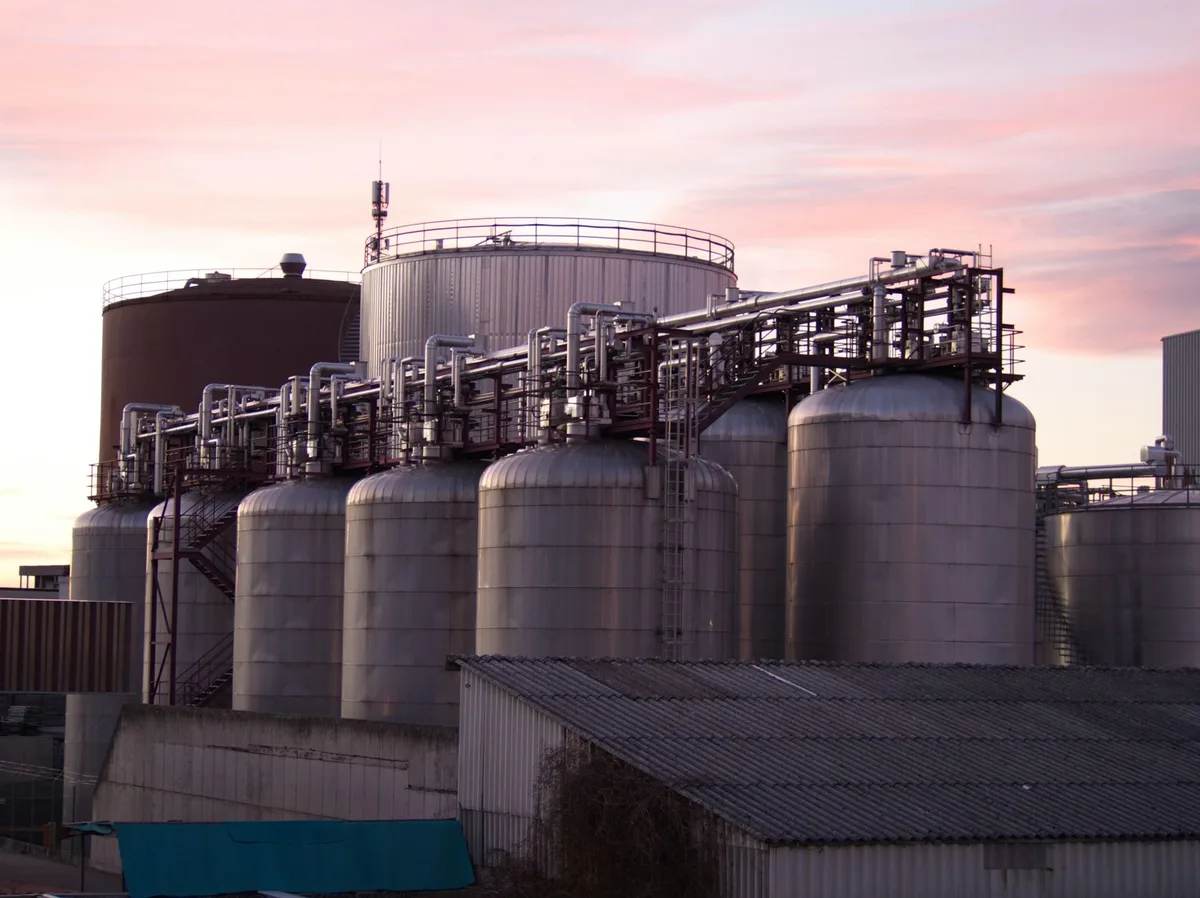

Inox 316L (18/10/2 — avec 2-3 % Mo) : le molybdène confère une résistance accrue aux ions chlorure qui attaquent la couche passive du 304 et provoquent la corrosion par piqûres (pitting). Le 316L est obligatoire en atmosphère marine directe, dans les industries du chlore/chlorures, sur les installations offshore, dans les chambres froides salines et dans les environnements d’épuration des eaux. Le suffixe « L » (low carbon) indique une teneur en carbone ≤ 0,03 %, ce qui évite la sensibilisation intergranulaire lors des soudures — important car le tôlage est fréquemment soudé ou soudé par points sur les grands diamètres. Pour les tuyauteries de chimie ou pétrochimie, notre article sur l’isolation en chimie-pétrochimie détaille les choix de matériaux dans ces contextes.
PVC, acier galvanisé et autres matériaux de tôlage
PVC rigide : bon marché, facile à travailler, disponible en gaines préformées pour petits diamètres. Usage exclusivement intérieur, pour DN ≤ 50 mm sur circuits froids ou ambiants. Interdit à l’extérieur (dégradation UV en 3 à 7 ans), déconseillé au-dessus de 60°C (ramollissement) et en atmosphères solvantées. Son avantage principal est le coût très bas (5-10 €/m² posé) et la propreté de l’installation en laboratoire ou secteur propre.
Acier galvanisé : traditionnel mais lourd (7,8 kg/dm³) et sensible à la corrosion aux arêtes de découpe (la couche de zinc disparaît à la coupe). Usage résiduel sur grandes surfaces planes (toitures de réservoirs horizontaux, habillages de caissons), où le poids important n’est pas pénalisant et où le coût d’achat bas est décisif. Durée de vie : 15 à 20 ans en extérieur selon épaisseur du zingage (typiquement 275 g/m² = Z275 selon EN 10346).
Composites (FRP, GFRP) : pour les environnements très agressifs (acides forts, zones très corrosives offshore profond) où ni l’aluminium ni l’inox ne sont satisfaisants. Coûteux, nécessite une expertise de mise en œuvre spécifique. Rarissime en France mais utilisé sur certains sites chimiques ou offshore.
Tableau comparatif des matériaux de tôlage
| Matériau | Épaisseur typique | Prix matière (€/m²) | Résistance corrosion | Domaines d’application |
|---|---|---|---|---|
| Aluminium 3003 | 0,6-1,0 mm | 8-18 € | Bonne (non marine) | Standard intérieur/extérieur |
| Aluminium 5083 | 0,5-0,8 mm | 12-25 € | Excellente (marine) | Côtier, offshore, chlorures |
| Inox 304 | 0,5-0,8 mm | 25-45 € | Très bonne | Agroalimentaire, pharma, chimie |
| Inox 316L | 0,5-0,6 mm | 30-60 € | Excellente (chlorures) | Marine, chimie chlorée, offshore |
| PVC rigide | 1,5-3,0 mm | 4-10 € | Bonne (acides dilués) | Intérieur, DN < 50 mm uniquement |
| Acier galvanisé Z275 | 0,75-1,5 mm | 6-12 € | Moyenne (15-20 ans) | Grandes surfaces planes, bacs |
Types de finition : lisse, striée, stucco
Au-delà du choix du matériau, la forme de surface (finish) du tôlage influence sa rigidité, son aspect et ses performances dans certains contextes.
Tôle lisse : la plus courante pour les petits et moyens diamètres (DN ≤ 200 mm) et les tuyauteries intérieures. Surface facile à nettoyer, aspect soigné. La courbure naturelle du tôlage sur une tuyauterie lui confère déjà une rigidité suffisante pour les épaisseurs standard (0,6-0,8 mm). En revanche, une tôle lisse posée à plat sur une grande portée sans support intermédiaire ondule sous son propre poids — limite à surveiller pour les toitures de bacs.
Tôle striée (corrugated ou ribbed) : nervurée dans le sens longitudinal ou circulaire. La striation augmente le moment d’inertie de la section de 3 à 5 fois par rapport à la tôle lisse de même épaisseur — ce qui permet d’utiliser une tôle plus fine tout en maintenant la rigidité, ou d’augmenter significativement la portée libre entre supports. Applications types : grands diamètres (DN > 300 mm) où la tôle lisse ondulerait entre les colliers de fixation ; toitures de réservoirs sur lesquelles le personnel circule (walk-on roofs) ; grandes surfaces planes de caissons de vannes ou de bâches. La tôle striée aluminium 5083 épaisseur 1,5 mm est le standard des toitures de bacs de stockage praticables.
Tôle stucco (embossée) : motif en relief régulier, aspect « peau d’orange ». Principalement décorative, elle améliore aussi légèrement la rigidité. Utilisée dans les industries agroalimentaire et pharmaceutique où l’apparence propre et hygiénique est valorisée. L’inox 304 stucco est couramment spécifié dans les cahiers des charges des industriels laitiers et brassicoles.
Mise en œuvre : joints, fixations et prévention CUI
La qualité du tôlage ne se juge pas seulement au matériau choisi mais à la façon dont il est mis en œuvre. Les erreurs d’installation sont à l’origine de la grande majorité des sinistres de CUI (Corrosion Under Insulation) constatés en inspection.

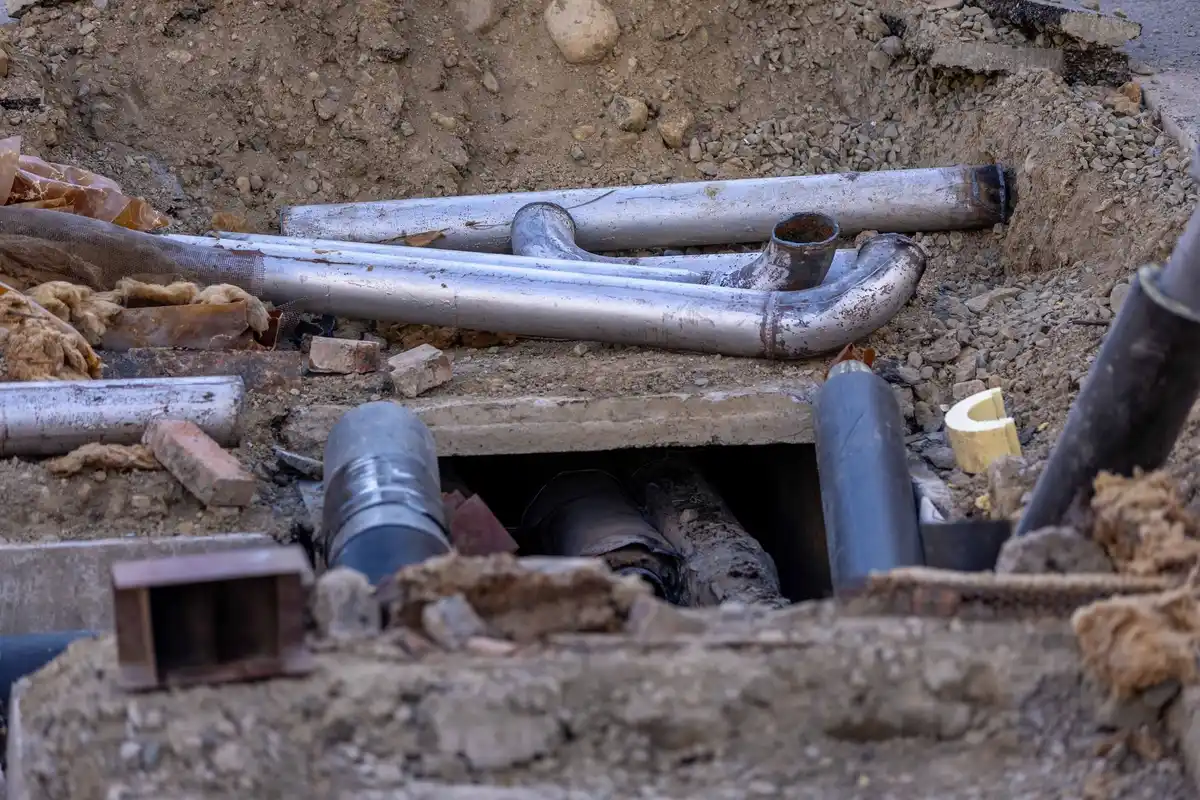

Recouvrement des joints (laps) : minimum 40 mm de recouvrement sur tous les joints, aussi bien longitudinaux que circulaires. Sur les tuyauteries horizontales, les joints longitudinaux doivent être positionnés entre 3h et 5h ou entre 7h et 9h (flancs inférieurs) — jamais à 12h (dessus) où ils formeraient un canal de collecte d’eau. Les joints circulaires doivent « chevaucher comme des tuiles » : le tronçon aval est recouvert par le tronçon amont, de sorte que l’eau ruisselle vers l’extérieur.
Fixations : vis autoforantes 4,8 × 19 mm en acier inoxydable 316 (jamais en acier ordinaire qui rouille et tache le tôlage aluminium par couple galvanique), tous les 150 à 200 mm sur les joints longitudinaux. Pour l’inox sur inox, des vis 316L sont obligatoires pour éviter la corrosion galvanique. Les colliers de fixation circulaires (bandes-colliers) sont en inox ou en aluminium selon le matériau du tôlage.
Évents de drainage : un trou de drainage de 5-6 mm doit être percé au point bas de chaque section de tôlage, à travers la tôle et l’isolant jusqu’à l’air libre, pour permettre l’évacuation de l’humidité éventuellement infiltrée. Sans ces évents, l’eau accumulée stagne contre la paroi de la tuyauterie et accélère la CUI. Ce détail, souvent négligé sur les chantiers rapides, est spécifié dans la norme NF EN 15632-1 et dans les guides API 583 (CUI inspection).
Capuchons de fond (end caps) : les extrémités de chaque section de tôlage sont le point d’entrée d’eau le plus fréquent. Un capuchon mal formé ou non scellé crée une entrée directe d’eau contre l’isolant. La bonne pratique est de former les capuchons à la machine (sertissage mécanique) plutôt qu’à la main, et de les sceller avec un mastic silicone neutre compatible (jamais de silicone acétique qui libère de l’acide acétique corrosif pour l’aluminium). Le risque de CUI lié au tôlage est analysé en détail dans notre article sur la corrosion sous calorifuge (CUI). Pour les systèmes avec pare-vapeur, voir aussi notre guide sur le pare-vapeur en isolation industrielle.
Prix du tôlage : fourchettes par matériau
Les coûts de tôlage s’entendent en fourniture posée, hors isolation proprement dite. Les fourchettes ci-dessous reflètent les conditions de marché 2026 pour des chantiers industriels standards en France.
Aluminium 3003/5005, 0,7 mm, tôle lisse : matière 10-18 €/m², pose 20-35 €/m². Total fourni posé : 30-53 €/m² selon complexité de l’installation (tuyauteries droites vs réseau complexe avec nombreux coudes et accessoires).
Inox 304, 0,5 mm, tôle lisse : matière 25-40 €/m², pose 20-35 €/m². Total fourni posé : 45-75 €/m². Le surcoût par rapport à l’aluminium est réel mais justifié sur les installations à durée de vie de 20-30 ans dans des environnements agressifs.
Inox 316L, 0,5 mm : matière 30-60 €/m², pose identique. Total fourni posé : 50-95 €/m². Pour les installations offshore ou chimie chlorée, ce coût est non-négociable sous peine de remplacements prématurés coûteux. Pour des données chiffrées plus complètes sur les coûts de calorifugeage, consultez notre article sur les prix du calorifugeage industriel 2026.
En résumé
Le tôlage de finition est un composant à part entière du système calorifuge, pas une simple décoration. Le choix du matériau dépend de l’environnement (aluminium 3003 standard ; 5083 pour les zones marines ; inox 304 ou 316L pour les milieux corrosifs) et du diamètre (tôle striée au-delà de DN 300 mm). La mise en œuvre — orientation des joints, évents de drainage, capuchons de fond — détermine si le tôlage protège la tuyauterie de la CUI ou, au contraire, en favorise l’apparition. Un tôlage aluminium 0,7 mm bien posé dure 20 à 30 ans ; un tôlage mal mis en œuvre peut causer des dommages de corrosion en 5 à 10 ans, masqués sous une apparence extérieure intacte. Pour maîtriser la totalité de la chaîne d’isolation industrielle — matériaux isolants, tuyauterie, points singuliers et finition — commencez par notre guide sur le calorifugeage de tuyauterie et notre comparatif matériaux 2026.
Questions fréquentes
Quelle est la différence entre l'aluminium 3003 et l'aluminium 5083 pour le tôlage de calorifuge ?
L'aluminium 3003 et l'aluminium 5083 sont deux alliages utilisés pour le tôlage de calorifuge industriel, mais leurs domaines d'application sont distincts. L'alliage 3003 (aluminium + manganèse) offre une résistance mécanique modérée (Rm ≈ 110 MPa), une bonne formabilité et une excellente résistance à la corrosion atmosphérique en environnement rural ou urbain non agressif. Il représente le standard pour la majorité des applications intérieures et extérieures hors zone côtière. Son coût est modéré, environ 10-15 % de plus que le 1050 (aluminium pur). L'alliage 5083 (aluminium + magnésium, 4,0-4,9 % Mg) est le grade "marin" : sa résistance à la corrosion en atmosphère saline est bien supérieure à celle du 3003, grâce à la formation d'une couche d'oxyde de magnésium-aluminium particulièrement stable en milieu chloruré. Il est obligatoire dans les installations offshore, côtières (moins de 5 km des côtes avec vents dominants marins) et dans les industries traitant des chlorures. Sa résistance mécanique est également supérieure (Rm ≈ 270 MPa), permettant des épaisseurs de tôle réduites à 0,7 mm là où le 3003 nécessiterait 0,8-1,0 mm. L'alliage 5005, intermédiaire, est souvent utilisé pour les applications extérieures sans risque marin particulier. Pour l'inox, la distinction 304 vs 316L est similaire : le 316L ajoute du molybdène (2-3 %) pour une résistance accrue aux chlorures, indispensable en zone marine ou en industrie chimique chlorée.
Comment éviter le risque de CUI (Corrosion Under Insulation) lié au tôlage ?
La Corrosion Under Insulation (CUI) est l'un des risques majeurs associés aux systèmes calorifugés et le tôlage de finition joue un rôle central dans sa prévention ou, malheureusement, dans son déclenchement. Le mécanisme est simple : de l'eau pénètre sous le tôlage (pluie, condensation, vapeur de procédé), s'accumule contre la paroi métallique de la tuyauterie, et dans les zones cyclant entre 50°C et 120°C, provoque une corrosion électrochimique accélérée invisible de l'extérieur. La règle n°1 est l'orientation des joints de recouvrement (laps) : sur une tuyauterie horizontale, les joints longitudinaux doivent absolument être positionnés à 4h ou 8h (flancs), jamais à 12h (dessus) où ils formeraient un canal de rétention d'eau. Les joints circulaires (perpendiculaires à l'axe du tube) doivent recouvrir le tronçon aval par-dessus le tronçon amont, c'est-à-dire "comme les tuiles d'un toit", pour que l'eau ruisselle vers le bas sans pénétrer. La règle n°2 : les évents de drainage (petits trous de 4-6 mm de diamètre) doivent être percés au point bas de chaque section pour permettre à l'eau éventuellement infiltrée de s'évacuer plutôt que de stagner. La règle n°3 : les capuchons de fond (end caps) aux extrémités de chaque section sont le point d'entrée d'eau le plus fréquent en pratique — ils doivent être soigneusement formés et, si possible, scellés avec un mastic silicone neutre compatible. Pour une analyse approfondie de la CUI, consultez notre article sur la <a href="https://bureauecologie.fr/corrosion-sous-calorifuge-cui-prevention-inspection-rehabilitation/">corrosion sous calorifuge (CUI)</a>.
Le PVC peut-il être utilisé comme tôlage pour des tuyauteries industrielles extérieures ?
Non, le PVC rigide (gaine PVC ou coquille PVC) n'est pas adapté à un usage extérieur pour le tôlage de calorifuge industriel. Les deux limitations principales sont la résistance aux UV et la tenue mécanique par temps froid. Le PVC est un matériau thermoplastique qui se dégrade progressivement sous exposition aux rayonnements UV : décoloration (jaunissement), fragilisation et micro-craquelures apparaissent en 2 à 5 ans selon l'intensité du rayonnement solaire. En extérieur, la durée de vie du PVC non stabilisé UV est de 3 à 7 ans, contre 20 à 30 ans pour l'aluminium ou l'inox. Par grand froid (températures inférieures à –10°C), le PVC standard devient cassant et peut se briser sous l'impact d'un outil ou d'une chute de neige. Enfin, le PVC est sensible aux solvants organiques présents en atmosphère industrielle (hydrocarbures, solvants chlorés). Les domaines d'application légitimes du PVC pour le tôlage sont strictement limités à : l'intérieur de bâtiments, à l'abri des rayonnements UV et des intempéries ; les petits diamètres (DN < 50 mm) sur circuits froids ou ambiants ; les zones propres (laboratoires, industrie pharmaceutique) où l'aspect blanc hygiénique du PVC est recherché. Dans tous les cas industriels sérieux, l'aluminium (intérieur et extérieur) ou l'inox (milieux corrosifs) sont préférés.
Quelle épaisseur de tôle aluminium choisir selon le diamètre de la tuyauterie ?
L'épaisseur de tôle aluminium pour le tôlage de calorifuge est choisie en fonction du diamètre nominal (DN) de la tuyauterie et de l'exposition (intérieure ou extérieure), avec comme objectif de maintenir une rigidité suffisante pour éviter le flambement de la tôle sous son propre poids ou sous les contraintes mécaniques. Les épaisseurs couramment retenues en pratique industrielle sont les suivantes. Pour les DN ≤ 50 mm : 0,5 mm suffit, le petit diamètre confère une rigidité naturelle par la courbure. Pour les DN 65 à 150 mm (cas le plus courant) : 0,6 à 0,7 mm standard. Pour les DN 200 à 400 mm : 0,8 mm, ou 0,6 mm en tôle striée (la striation augmente significativement la rigidité). Pour les DN > 400 mm et les surfaces planes (têtes de bacs, caissons de régulation) : 1,0 à 1,2 mm, ou tôle striée 0,8 mm. Pour les toitures de réservoirs sur lesquelles le personnel circule (walk-on surfaces) : tôle striée en aluminium 5083, épaisseur 1,5 mm minimum. La tôle striée (corruguée) mérite une attention particulière : à épaisseur égale, elle présente un moment d'inertie 3 à 5 fois supérieur à la tôle lisse, permettant de réduire l'épaisseur d'un cran tout en maintenant la rigidité. Elle est quasi-systématiquement utilisée pour les grands diamètres (> DN 300) et les longues portées sans support intermédiaire.
Le tôlage en zone ATEX impose-t-il des matériaux spécifiques ?
En zone ATEX (ATmosphères EXplosives), le tôlage de calorifuge doit satisfaire aux exigences de la directive ATEX 2014/34/UE (équipements) et des normes associées, notamment EN 13463 (équipements non électriques en atmosphère explosive). Le risque principal lié au tôlage en zone ATEX est l'étincelle par choc ou frottement (ignition mécanique). L'aluminium nu, en particulier, présente un risque spécifique : en cas de choc violent contre de la rouille (oxyde de fer), la réaction thermite aluminium-oxyde de fer peut générer des températures supérieures à 2 000°C et déclencher une explosion en atmosphère explosive gazeuse (zones ATEX 0, 1, 2). C'est ce que l'on appelle la réaction thermite ou "thermite hazard" documentée dans les normes API 505 et les guides INERIS. Dans les zones ATEX 1 et 2 avec présence de gaz inflammables, l'aluminium nu est souvent interdit ou restreint pour le tôlage, et les alternatives sont : l'acier inoxydable 316L (aucun risque thermite), l'aluminium revêtu d'une peinture époxy à base de zinc ou de mica (qui évite le contact métal-rouille direct), ou les matériaux composites certifiés ATEX. La décision finale appartient à l'analyse de risques ATEX de l'installation (document de protection contre les explosions — ATEX DPCE), réalisée par le chef d'établissement. Consulter le Bureau de Prévention des Risques Industriels ou les guides INERIS pour les installations françaises.
