Réponse directe : L’isolation des conduits de fumées industriels est une obligation technique, économique et réglementaire. Pour les fumées à 150-500°C, la laine de roche haute densité (50-100 mm) + habillage inox est la solution standard. Au-delà de 500°C, les fibres céramiques (kaowool) prennent le relais. L’enjeu principal est le maintien de la paroi interne au-dessus du point de rosée acide (130-135°C pour le fioul) pour éviter la corrosion catastrophique par H₂SO₄ condensé. Les travaux sont éligibles CEE (fiche IND-UT-102). Pour le contexte général du calorifugeage industriel, consultez notre guide calorifugeage industriel : principe et CEE.
Points clés à retenir
- Les fumées industrielles atteignent 150-600°C selon l’équipement — sans isolation, la surface du conduit brûle au contact (risque burn 3e degré en < 1 s à 280°C).
- Le point de rosée acide (H₂SO₄) est de 110-135°C pour les combustibles soufrés : l’isolation maintient la paroi au-dessus et évite la corrosion catastrophique.
- Matériaux : laine de roche 150-500°C ; fibres céramiques 500-800°C ; micropores ou silicate de calcium > 800°C. Habillage inox 304/316L obligatoire.
- Les pertes thermiques non isolées représentent 5 à 15 % de la consommation combustible sur les installations vieillissantes — ROI < 2 ans.
- Éligible CEE fiche IND-UT-102 (amélioration isolation fours et chaudières industriels).
Dans une installation industrielle, la chaudière ou le brûleur est l’équipement le plus visible de la production de chaleur. Pourtant, entre la sortie des gaz brûlés et l’émission à la cheminée, des dizaines ou des centaines de mètres de conduits transportent ces fumées à haute température à travers les bâtiments, les toitures et les plateformes de process. Ces conduits sont trop souvent traités comme de simples « tuyaux de cheminée » — négligés en matière d’isolation, alors qu’ils représentent simultanément une source majeure de perte d’énergie, un risque de sécurité pour le personnel et le vecteur principal de la corrosion acide qui détruit silencieusement les aciers de conduits dans des délais parfois très courts. Comprendre pourquoi et comment isoler ces conduits est une compétence clé pour tout ingénieur en efficacité énergétique industrielle.
Contexte : températures et géométries des conduits de fumées industriels
Un conduit de fumées (aussi appelé buse de raccordement, carneau ou flue duct en anglais) relie la sortie des gaz de combustion d’un équipement thermique (chaudière vapeur, four de traitement thermique, brûleur de procédé, turbine à gaz, incinérateur) à la cheminée d’évacuation. La température des fumées à l’entrée du conduit dépend du type d’équipement et de son niveau de récupération thermique interne.
Pour les chaudières vapeur fioul ou gaz sans économiseur : fumées à 250-350°C. Avec économiseur : 150-200°C. Pour les fours de traitement thermique (recuit, trempe) : 400-700°C selon la nature du cycle. Pour les turbines à gaz industrielles (cogénération) : 450-550°C en sortie turbine. Pour les incinérateurs et fours de calcination : 800-1 100°C. Pour les sécheurs industriels (industrie alimentaire, papier) : 150-250°C. La longueur des conduits varie de quelques mètres (installation compacte en bâtiment) à plusieurs centaines de mètres (usines pétrochimiques avec cheminées distantes). Leur géométrie est souvent complexe : conduits rectangulaires de grande section sur les chaudières (0,5 m × 0,5 m à 2 m × 2 m), conduits circulaires sur les fours et turbines, avec de nombreux coudes, compensateurs de dilatation et registres.
Pourquoi isoler les conduits de fumées : 4 raisons clés
1. Économies d’énergie : un conduit de fumées non isolé en acier, transportant des fumées à 300°C dans un environnement à 20°C, perd en rayonnement et convection naturelle environ 1 800 à 2 500 W/m² de surface externe. Pour un conduit de chaudière 1 MW comportant 30 mètres de carneau de section rectangulaire 0,6 m × 0,6 m (surface externe ≈ 72 m²), la perte non isolée représente 130 à 180 kW continus pendant les heures de marche. Sur 5 000 heures de fonctionnement annuel au fioul (0,10 €/kWh thermique), c’est 65 000 à 90 000 € de combustible perdu par an. Un calorifugeage réduisant ces pertes à 3-5 % (valeur typique après isolation correcte) économise 62 000 à 85 000 € annuels. Le ROI est inférieur à 1 à 2 ans dans la grande majorité des cas.
2. Protection contre la corrosion acide : c’est probablement l’enjeu technique le plus méconnu. Pour les combustibles soufrés (fioul, charbon, certaines biomasses), la combustion produit du SO₂ qui s’oxyde partiellement en SO₃, lequel réagit avec la vapeur d’eau pour former de l’H₂SO₄ en vapeur. Si la paroi du conduit est en dessous du point de rosée acide (110-135°C selon la teneur en soufre du combustible), l’acide sulfurique se condense et corrode l’acier à des vitesses de 1 à 5 mm/an — un conduit acier ordinaire de 4 mm d’épaisseur peut être perforé en 2 à 4 ans.
3. Sécurité du personnel : une surface de conduit à 280°C provoque des brûlures au troisième degré en contact instantané. Le Code du travail et les règlements ICPE imposent la protection de toute surface accessible dépassant 45°C. L’isolation ramène la surface externe à 40-60°C, soit en dessous du seuil réglementaire, supprimant ce risque.
4. Maintien du tirage naturel : une cheminée à tirage naturel fonctionne grâce à la différence de densité entre les fumées chaudes et l’air froid extérieur. Si les fumées se refroidissent dans le conduit avant d’atteindre la base de la cheminée, le tirage est réduit, ce qui peut provoquer des retours de fumées et des instabilités de combustion. L’isolation maintient la température des fumées et préserve le tirage, ce qui est particulièrement important pour les installations à tirage naturel sans ventilateur de tirage.
Matériaux d’isolation selon la plage de température
Le choix du matériau isolant pour conduit de fumées est directement conditionné par la température maximale des fumées. Aucun matériau n’est universellement adapté à toutes les plages — chacun a une limite de service thermique au-delà de laquelle ses propriétés se dégradent irrémédiablement.
150-300°C : laine de roche standard, densité 40-70 kg/m³. La laine de roche (fibres minérales basaltiques) est le matériau de calorifugeage le plus utilisé sur cette plage. Limite de service : 700°C pour les grades AES (alcalin-earth silicate), mais la conductivité thermique augmente significativement au-delà de 300°C. Formes disponibles : coquilles préformées (conduits circulaires DN 100 à DN 600), matelas (conduits rectangulaires et grandes sections), panneaux rigides. Conductivité thermique λ = 0,038-0,045 W/m·K à 50°C, 0,080-0,100 W/m·K à 300°C. Densité recommandée pour conduits de fumées : 60-80 kg/m³ minimum (densités inférieures s’effondrent sous leur propre poids sur les grandes sections). Pour les réseaux vapeur à basse pression alimentant les systèmes de chauffage, voir notre guide sur l’isolation réseau vapeur.
300-500°C : laine de roche haute température ou laine de silice. Des grades spéciaux de laine de roche haute température (classification T selon EN 13162 : T700, T850) maintiennent leur performance sur cette plage. La laine de silice (fibres de verre borosilicaté) résiste jusqu’à 700-750°C avec une conductivité λ légèrement inférieure à la laine de roche à 400-500°C. Pour les conduits des chaudières à fioul lourd et des fours de traitement thermique opérant dans cette plage, épaisseur typique 80 à 120 mm.

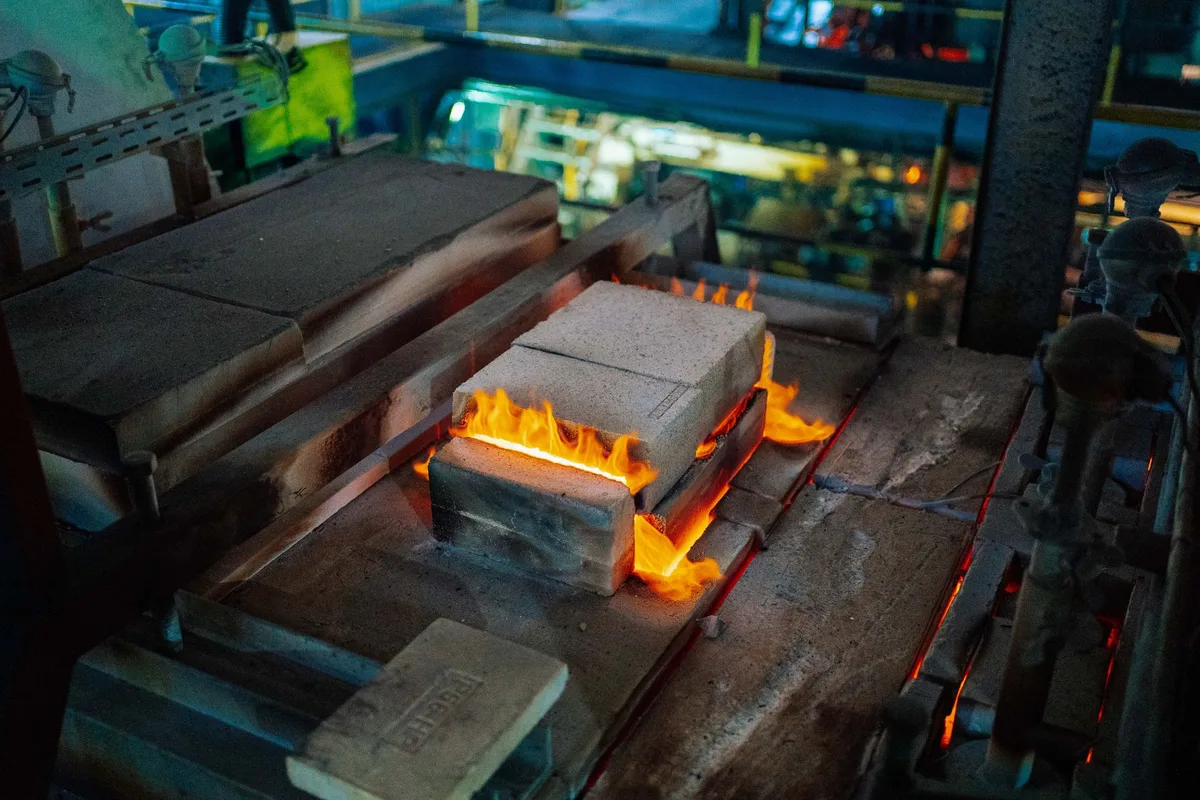

500-800°C : fibres céramiques (alumino-silicates réfractaires). Au-delà de 500°C, seules les fibres céramiques (fibres réfractaires alumino-silicates) offrent les performances thermiques nécessaires avec une masse volumique acceptable (typiquement 96-128 kg/m³ en couverture). Conductivité λ = 0,12 W/m·K à 600°C, 0,20 W/m·K à 800°C. Limites de service : 1 000°C pour les grades standard (45-55 % Al₂O₃), 1 260°C pour les grades alumine enrichie. Les fibres céramiques standard (grades RCF — refractory ceramic fibers) sont classifiées cancérogènes possible (IARC 2B) : les grades « biosolubres » (AES, comme Superwool de Morgan) ont été développés pour remplacer les RCF dans la plupart des applications et offrent une durée de dissolution dans les poumons bien inférieure. En France, les fibres céramiques RCF sont soumises à la réglementation CMR 2 : obligation d’évaluation des risques, protection respiratoire FFP3 lors de la pose, étiquetage et traçabilité.
Au-delà de 800°C : micropores, silicate de calcium, réfractaires. Pour les fours de calcination, les fours de sidérurgie et les incinérateurs haute température, les matériaux micropores (type Microtherm — silice amorphe + opaques) offrent des conductivités λ = 0,025-0,040 W/m·K à 600°C, très inférieures aux fibres céramiques, permettant des épaisseurs réduites. Le silicate de calcium (panneaux rigides 230-1 000 kg/m³) résiste jusqu’à 1 000°C et offre une bonne résistance à l’humidité et une tenue mécanique supérieure aux fibres pour les applications soumises aux vibrations.
Tableau : températures fumées par équipement et matériau requis
| Type d’équipement | Température fumées (°C) | Point de rosée acide | Matériau isolant recommandé | Épaisseur indicative |
|---|---|---|---|---|
| Chaudière vapeur gaz (avec éco.) | 150-200°C | 55-60°C (eau) | Laine de roche 60 kg/m³ | 60-80 mm |
| Chaudière vapeur fioul (avec éco.) | 180-230°C | 120-135°C (H₂SO₄) | Laine de roche 80 kg/m³ | 80-100 mm |
| Chaudière vapeur fioul (sans éco.) | 280-350°C | 120-135°C (H₂SO₄) | Laine de roche HT 80 kg/m³ | 100-120 mm |
| Turbine à gaz (cogénération) | 450-550°C | 55-60°C (eau) | Laine de roche HT ou silice | 120-150 mm |
| Four de traitement thermique | 500-700°C | Variable | Fibres céramiques AES | 100-150 mm |
| Four de calcination / sidérurgie | 700-1 000°C | Variable | Fibres céramiques + micropores | 150-200 mm |
| Incinérateur haute température | 850-1 100°C | HCl, HF variables | Réfractaires + micropores | 200+ mm |

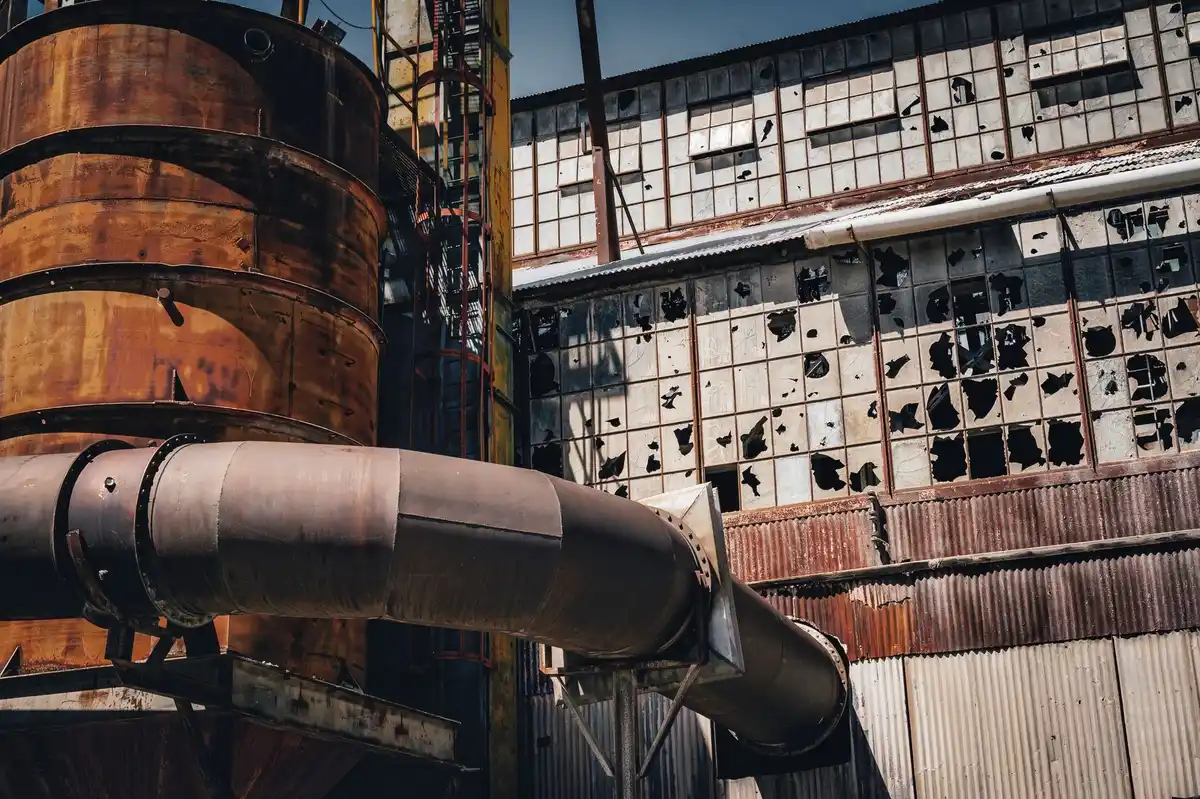

Point de rosée acide : le défi corrosif de l’isolation des fumées
La problématique du point de rosée acide est probablement la moins bien comprise des ingénieurs non spécialisés en combustion, et pourtant c’est l’argument technique le plus puissant pour justifier l’isolation des conduits de fumées sur les installations utilisant des combustibles soufrés.
Pour les chaudières au fioul lourd (0,3 à 3,5 % de soufre selon la qualité), le processus est le suivant. La combustion du soufre organique produit principalement du SO₂. Une fraction de ce SO₂ (1 à 5 % selon les conditions de combustion et la présence de catalyseurs d’oxydation comme le V₂O₅ dans les cendres de fioul) s’oxyde en SO₃ dans la zone de post-combustion. Ce SO₃ se combine avec la vapeur d’eau : SO₃ + H₂O → H₂SO₄ (vapeur). La pression partielle d’H₂SO₄ dans les fumées, même très faible (quelques ppm), suffit à élever le point de rosée acide à 110-135°C. Sur un conduit de fumées refroidi en dessous de cette température — notamment lors des démarrages à froid ou en régime partiel — l’H₂SO₄ se condense en acide sulfurique concentré (70-80 %) directement sur l’acier.
Le résultat est une corrosion « en taches » ou « en rigoles » caractéristique, suivant les filets de condensat qui ruissellent sur la paroi. Des vitesses de corrosion de 1 à 10 mm/an ont été documentées dans des conduits non protégés, contre 0,05 mm/an pour le même acier à température sèche. Sur un conduit de fumées acier 4 mm d’épaisseur, la perforation peut survenir en 2 à 5 ans. L’isolation du conduit maintient la paroi à une température supérieure au point de rosée acide en régime permanent ; pour les phases de démarrage, un acier résistant à la corrosion (acier Cor-Ten ou acier inoxydable pour les zones les plus critiques) ou un revêtement intérieur époxy acide-résistant complète la protection. Notre article sur les points singuliers et celui sur le calorifugeage de tuyauterie fournissent des éléments complémentaires sur la conception des systèmes d’isolation dans des environnements corrosifs.
Mise en œuvre spécifique : conduits rectangulaires, circulaires et compensateurs
La mise en œuvre de l’isolation sur les conduits de fumées industriels présente des spécificités importantes par rapport aux tuyauteries process classiques, liées aux grandes sections, aux hautes températures et aux dilatations thermiques importantes.
Conduits rectangulaires de grande section : les conduits de fumées des chaudières industrielles sont souvent rectangulaires, avec des sections de 0,5 m × 0,5 m à 2 m × 2 m. L’isolation se réalise en matelas de laine de roche haute densité (60-100 kg/m³) maintenus par des tiges de fixation soudées sur la paroi externe du conduit (pins), avec un rythme de 1 pin/0,3 m² minimum. La fixation par pins est préférable aux fils de ligature car elle ne crée pas de ponts thermiques conducteurs à travers l’isolant. Sur les grandes faces planes, des armatures métalliques périphériques (meshes en fil inox ou grilles en métal déployé inox) maintiennent l’isolant avant la pose du tôlage de finition.
Conduits et cheminées circulaires : pour les conduits circulaires et les fûts de cheminée, les coquilles préformées (demi-coquilles en laine de roche ou fibres céramiques) sont utilisées jusqu’à DN 600. Au-delà, les matelas sont découpés et enroulés en sections de 1 à 1,5 m de longueur, avec des joints alternés entre couches successives pour éviter les ponts thermiques. Le tôlage de finition est en inox 304 ou 316L (jamais aluminium sur les conduits à haute température, en raison des risques de dilatation différentielle et de la limite thermique de l’aluminium à 150-200°C en continu).
Compensateurs de dilatation thermique : un conduit acier de 20 mètres subissant un écart de température de 300°C se dilate de 20 × 300 × 0,012 = 72 mm (coefficient de dilatation de l’acier : α = 0,012 mm/m·°C). Sans compensateurs (manchons souples, lyres de dilatation ou joints expansibles), ces dilatations créent des contraintes mécaniques qui fissurent les joints d’isolation et déforment le tôlage. Les compensateurs doivent être isolés séparément avec des manchettes flexibles adaptées, en veillant à ne pas bride la dilatation. Cette contrainte est absente des tuyauteries process calorifugées à basse température mais est dominante dans les conduits de fumées.
Sécurité, réglementation ICPE et normes applicables
Les installations industrielles comportant des équipements de combustion sont soumises à la réglementation ICPE (Installations Classées pour la Protection de l’Environnement) selon les seuils de puissance thermique (rubrique 2910 pour les installations de combustion). Les arrêtés ministériels ICPE fixent des exigences sur les températures de surfaces accessibles, les émissions (NOx, SO₂, CO, poussières) et les contrôles périodiques.
Sur le plan des températures de surface, l’arrêté du 26 août 2013 (installations de combustion ICPE) rappelle l’obligation de protéger toute surface accessible à une température supérieure à 45°C en situation de fonctionnement normal. Les conduits de fumées non isolés à proximité des postes de travail des chauffeurs de chaudières sont donc systématiquement en non-conformité réglementaire. La norme NF EN 16733 (performance et sécurité des cheminées) et la norme NF EN 13084 (cheminées industrielles autoportantes) fournissent des exigences techniques sur la conception des systèmes de conduits de fumées, dont l’isolation fait partie. Pour les installations dépassant 1 MW thermique, l’inspection ICPE exige souvent un rapport de contrôle périodique de l’état des conduits, incluant l’inspection visuelle et, dans les cas critiques, des mesures d’épaisseur par ultrasons pour détecter la corrosion interne.
En résumé
L’isolation des conduits de fumées industriels est un investissement à ROI court (souvent inférieur à 2 ans) avec un triple bénéfice : économies d’énergie par réduction des pertes thermiques, protection contre la corrosion acide sous le point de rosée H₂SO₄ (enjeu dominant pour les combustibles soufrés), et mise en conformité réglementaire ICPE sur les surfaces accessibles. Le matériau isolant se choisit en fonction de la température des fumées : laine de roche (150-500°C), fibres céramiques biosolubres (500-800°C), micropores ou réfractaires (> 800°C). Le tôlage de finition est obligatoirement en inox (304 ou 316L) sur les conduits à haute température. Les travaux sont éligibles CEE via la fiche IND-UT-102. Pour compléter l’approche, consultez notre guide sur le calorifugeage extérieur et notre comparatif matériaux de calorifugeage 2026.
Questions fréquentes
Qu'est-ce que le point de rosée acide et pourquoi est-il critique pour les conduits de fumées ?
Le point de rosée acide est la température à laquelle les gaz de combustion se refroidissent suffisamment pour que les vapeurs acides qu'ils contiennent commencent à se condenser en acides liquides sur les parois du conduit. Il ne faut pas confondre ce phénomène avec le point de rosée de l'eau (100°C à pression atmosphérique) : le point de rosée acide est généralement bien plus élevé car les acides formés lors de la combustion se condensent à des températures bien supérieures à 100°C. Pour les combustibles soufrés (fioul lourd, charbon, certaines biomasses), la combustion du soufre produit du SO₂ qui s'oxyde partiellement en SO₃ dans le flux de fumées. Ce SO₃ réagit avec la vapeur d'eau pour former de l'acide sulfurique H₂SO₄ en vapeur. Le point de rosée de l'H₂SO₄ dépend de sa concentration dans les fumées : pour un fioul lourd (0,5 % de soufre), il se situe entre 110°C et 135°C. Pour le gaz naturel (quasi-absence de soufre), seul le point de rosée de l'eau est critique (autour de 55-60°C pour les fumées de condensation). Le NOx (acide nitreux HNO₂) a un point de rosée vers 70°C, et le HCl (combustion de chlorures dans certaines biomasses ou déchets) entre 50°C et 80°C. Si la paroi du conduit de fumées est en dessous du point de rosée acide correspondant, l'acide se condense en phase liquide sur l'acier : le pH de l'H₂SO₄ concentré à 70-80 % est voisin de 0 — la corrosion est catastrophique, pouvant perforer un acier ordinaire en quelques mois. L'isolation du conduit est le moyen le plus simple et le plus économique de maintenir la paroi au-dessus du point de rosée.
Quels matériaux isolants sont adaptés aux conduits de fumées à plus de 500°C ?
Au-delà de 500°C, les laines minérales standard (laine de roche, laine de verre) atteignent leurs limites de résistance thermique et commencent à se recristalliser (phénomène de frittage), avec une augmentation de la conductivité thermique et une perte de cohésion mécanique. Pour les conduits de fumées entre 500°C et 800°C, les matériaux de référence sont les fibres céramiques (fibres réfractaires alumino-silicates), commercialisées sous différentes marques (Kaowool de Morgan Thermal Ceramics, Superwool, Cerafibre). Ces fibres ont une conductivité thermique λ = 0,12 W/m·K à 600°C — nettement inférieure aux laines minérales à haute température — et résistent jusqu'à 1 000°C-1 260°C selon le grade (AES/biosoluble ou alumino-silicate réfractaire standard). Elles se présentent sous forme de couvertures flexibles (blankets), de modules précomprimés, de papiers ou de vrac. Pour les températures entre 800°C et 1 200°C : les briques réfractaires légères (chamotte légère, mullite légère) ou les panneaux de micropores (microporous insulation boards, type Microtherm) sont utilisés. Le silicate de calcium (calcium silicate boards) couvre la plage 250-1 000°C et est particulièrement apprécié pour sa rigidité mécanique et sa résistance à l'humidité, en complément des fibres céramiques. Pour les conduits circulaires, les fibres céramiques se posent en couvertures enroulées avec joints alternés (cold-side joints) pour éviter les ponts thermiques.
Comment dimensionner l'isolation d'un conduit de fumées pour éviter la condensation acide ?
Le dimensionnement de l'isolation anti-point-de-rosée d'un conduit de fumées repose sur un calcul de résistance thermique garantissant que la température de paroi interne reste supérieure au point de rosée acide en toutes conditions de fonctionnement, y compris en régime partiel et en démarrage à froid. La démarche est la suivante. Étape 1 : déterminer le point de rosée acide de référence selon le combustible. Pour fioul lourd : 120-135°C (prendre 130°C par sécurité). Pour charbon : 110-130°C selon teneur en soufre. Pour gaz naturel seul : 55-60°C (point de rosée eau). Étape 2 : connaître la température minimale des fumées à l'entrée du conduit (régime partiel = cas le plus défavorable, typiquement 30-40 % de la puissance nominale). Étape 3 : calculer la résistance thermique nécessaire R = (T_fumées – T_ext) / (Q/S), avec comme contrainte que T_paroi_intérieure > T_point_rosée. Pour un conduit acier DN 600 avec fumées à 160°C minimum (en régime partiel, fioul lourd), température extérieure –5°C et point de rosée acide 130°C, le calcul exige une résistance thermique telle que la chute de température entre l'intérieur des fumées et la paroi intérieure soit inférieure à 30°C. Cela conduit typiquement à des épaisseurs de 50 à 100 mm de laine de roche haute densité (40 kg/m³ minimum) pour les conduits à 150-300°C. Le logiciel de calcul Winsol (Isover), les tableaux CSTB ou les normes EN ISO 12241 permettent de valider ces épaisseurs.
Un conduit de fumées non isolé présente-t-il un risque pour le personnel ?
Oui, un conduit de fumées non isolé à haute température représente un risque grave pour la sécurité du personnel dans les environnements industriels. Pour un conduit acier transportant des fumées à 300°C, la surface externe non isolée atteint typiquement 280 à 290°C (la faible résistance thermique de la tôle d'acier crée peu de gradient entre intérieur et extérieur). Au contact, une telle surface provoque des brûlures au troisième degré en moins d'une seconde. La réglementation française (Code du travail, Article R4215-17 sur les surfaces brûlantes) exige que toute surface accessible aux travailleurs et dépassant 45°C en continu (seuil de brûlure à la surface de la peau) soit protégée : soit par isolation thermique, soit par calorifugeage, soit par un écran ou une garde physique. Dans les installations ICPE (Installations Classées pour la Protection de l'Environnement), l'inspection des installations et les rapports d'audit mentionnent systématiquement les conduits non isolés accessibles comme non-conformité. Au-delà des brûlures de contact, un conduit de fumées non isolé à 300°C rayonne une puissance de l'ordre de 5 à 10 kW/m² de surface, ce qui peut créer des températures d'ambiance dangereuses dans les locaux de chauffe (> 35-40°C d'ambiance), nuire aux conditions de travail et augmenter les risques d'incendie sur les matériaux adjacents. L'isolation d'un conduit non isolé donne généralement un ROI < 2 ans sur les économies d'énergie seules, sans même compter la mise en conformité réglementaire.
Les travaux d'isolation de conduits de fumées sont-ils éligibles aux CEE (certificats d'économies d'énergie) ?
Oui, l'isolation des conduits de fumées et des chaudières industrielles est éligible aux Certificats d'Économies d'Énergie (CEE) au titre de la fiche standardisée <strong>IND-UT-102</strong> intitulée "Amélioration de l'isolation des fours et chaudières industriels". Cette fiche couvre l'isolation thermique des enveloppes de fours industriels, des chaudières vapeur et des conduits de raccordement (dont les conduits de fumées entre la chaudière et la cheminée). Le bénéfice CEE est calculé en kWh cumac selon un forfait basé sur la puissance de l'installation et les pertes thermiques évitées. Pour être éligibles, les travaux doivent être réalisés sur une installation industrielle (usage non résidentiel, non tertiaire), par une entreprise qualifiée, et faire l'objet d'un engagement préalable au démarrage des travaux auprès d'un délégataire ou obligé CEE accrédité (EDF, Engie, TotalEnergies, etc.). Le montant de la prime dépend des conditions de marché de la 6e période CEE (2022-2026) : à 0,40-0,50 €/kWh cumac, l'isolation de 50 mètres de conduits de fumées sur une chaudière de 5 MW peut générer 5 000 à 20 000 € de prime selon l'épaisseur d'isolation mise en œuvre et la durée d'utilisation annuelle de l'installation. Le dossier CEE complet (DROC, rapport de chantier, attestation sur l'honneur) doit être constitué avant le début des travaux. Pour les installations de taille plus importante, un bureau d'études spécialisé en CEE industriels (comme ceux accompagnant les démarches sur les fiches IND-UT) optimise le volume de kWh cumac valorisable.
