Réponse directe : L’isolation des réseaux de chaleur urbains (RCU) repose sur des canalisations pré-isolées en mousse polyuréthane (λ = 0,024-0,030 W/m·K) conformes à la norme EN 13941. Les pertes thermiques typiques sont de 10 à 15 % de l’énergie transportée ; l’objectif réglementaire est de passer sous 10 %. Les points singuliers enterrés (coudes, piquages, robinets) restent les zones les plus critiques et les moins bien traitées. La fiche CEE RES-CH-101 peut financer jusqu’à 0,50 €/kWh cumac pour l’isolation des réseaux primaires. Pour une vision d’ensemble du calorifugeage industriel, consultez notre guide de référence.
Points clés à retenir
- La France compte environ 800 réseaux de chaleur et 5 000 km de canalisations enterrées ; Paris Chauffage Urbain (CPCU) est le plus grand avec 470 km de réseau.
- Les canalisations pré-isolées (tube acier + mousse PUR + gaine HDPE) suivent la norme EN 13941 ; elles limitent les pertes à moins de 10 W/ml à 120°C.
- Les pertes thermiques moyennes d’un RCU sont de 10 à 15 % ; l’objectif Plan chaleur et RE2020 est de descendre sous 10 %.
- Les points singuliers enterrés (coudes, piquages, points fixes, compensateurs, robinets) représentent 30 à 40 % des pertes totales pour seulement 5 à 10 % de la linéaire.
- La fiche CEE RES-CH-101 finance l’isolation des réseaux primaires ; la Loi Énergie Climat impose 50 % d’énergies renouvelables dans les RCU d’ici 2026.
Les réseaux de chaleur urbains sont au cœur de la transition énergétique française. Ils permettent de distribuer à grande échelle la chaleur produite par des sources renouvelables (géothermie, biomasse, solaire thermique, chaleur fatale industrielle) vers les bâtiments résidentiels et tertiaires. Mais cette efficacité globale dépend d’un maillon souvent sous-estimé : la qualité de l’isolation des canalisations enterrées. Chaque kilowattheure perdu dans le sol est un kilowattheure qu’il faut produire en plus, à coût carbone et financier identiques.
Fonctionnement et architecture d’un réseau de chaleur urbain
Un réseau de chaleur urbain (RCU), aussi appelé chauffage urbain ou district heating, est un système de distribution centralisée de chaleur. Il comprend trois éléments principaux : une ou plusieurs unités de production de chaleur (chaufferie biomasse, géothermie profonde, incinérateur UIOM, cogénération gaz, solaire thermique) ; un réseau primaire de transport enterré (l’aller à haute température et le retour à température plus basse) ; et des sous-stations de livraison qui échangent la chaleur avec les réseaux secondaires des immeubles raccordés via des échangeurs à plaques.
En France, les températures de réseau varient selon l’âge et la génération du réseau. Les anciens réseaux (1ère et 2ème génération) fonctionnent à 120°C aller / 70°C retour sous 16 bar, comme le réseau CPCU de Paris. Les réseaux modernes (4ème génération) visent des températures plus basses (55-70°C aller) compatibles avec les pompes à chaleur et les sources renouvelables à basse enthalpie. Plus la température est basse, plus les pertes thermiques vers le sol sont faibles — une raison technique majeure en faveur du passage aux réseaux basse température.
La Fédération des réseaux de chaleur (FDR-SNCU) recense environ 800 réseaux en France avec 5 000 km de canalisations, alimentant l’équivalent de 2,4 millions de logements. Ce parc est en forte croissance : le Plan chaleur de l’ADEME vise à tripler la chaleur renouvelable distribuée via les RCU d’ici 2030.

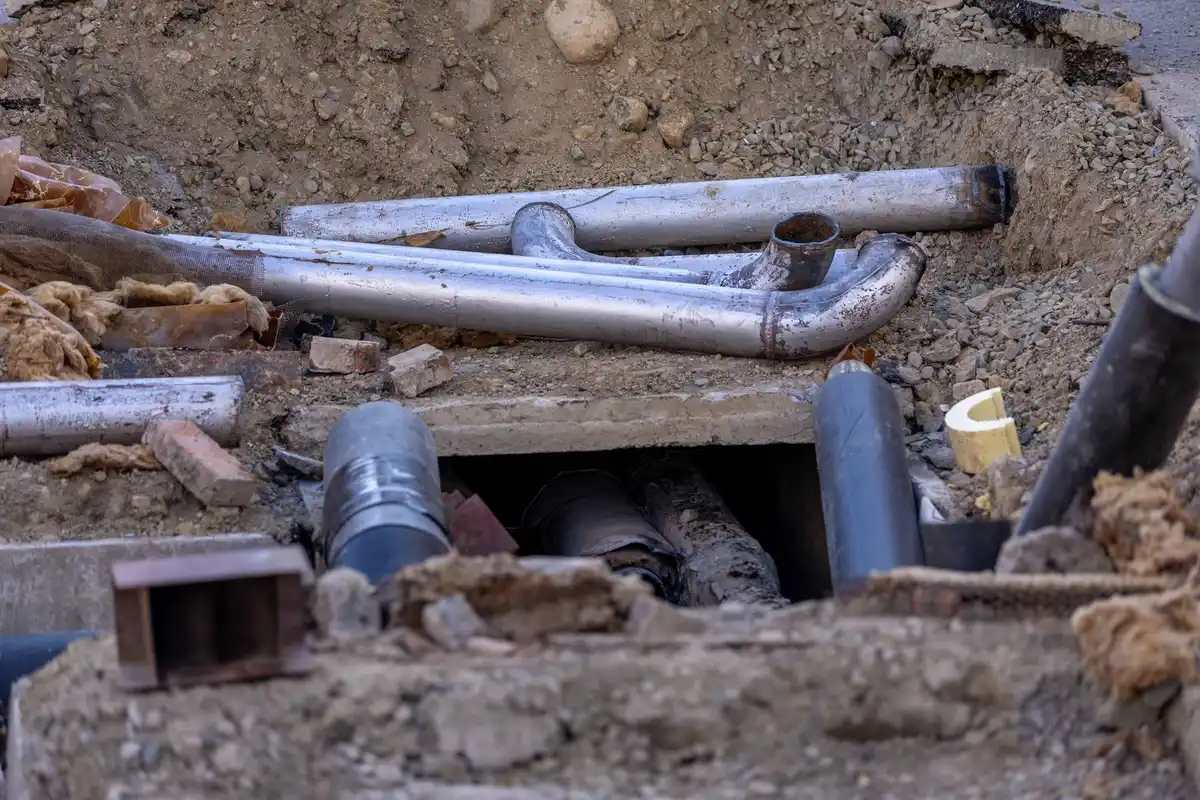

Les canalisations pré-isolées : structure et norme EN 13941
La technologie dominante pour les réseaux de chaleur modernes est la canalisation pré-isolée, fabriquée en usine avec une isolation continue et homogène. Sa structure en trois couches garantit des performances thermiques et mécaniques contrôlées sur toute la durée de vie du réseau.
Le tube porteur en acier (généralement acier carbone selon EN 10216-1 ou EN 10217-1) transporte le fluide caloporteur. Les diamètres nominaux vont de DN32 pour les branchements particuliers jusqu’à DN1000 pour les collecteurs principaux. Le garnissage en mousse PUR (polyuréthane rigide) est injecté en usine dans le moule formé par le tube porteur et la gaine extérieure. La conductivité thermique de la mousse PUR fraîche est de 0,024 à 0,028 W/m·K, soit nettement inférieure à la laine de roche (0,035 W/m·K) en raison des cellules fermées remplies de gaz. La gaine extérieure en HDPE (polyéthylène haute densité) protège la mousse de l’humidité, des charges mécaniques du remblai et des agents chimiques du sol. Son épaisseur varie de 2 à 10 mm selon le DN.
La norme européenne EN 13941-1 définit les exigences de conception, de fabrication et de mise en œuvre de ces systèmes. Elle fixe notamment les épaisseurs minimales de mousse selon le DN et la température de service, les méthodes d’essai de conductivité thermique et de résistance mécanique, ainsi que les exigences du système de téléalarme. La durée de vie nominale calculée selon EN 13941 est de 30 ans minimum à la température de service maximale.
Calcul des pertes thermiques et enjeux économiques
La perte thermique linéique d’une canalisation pré-isolée enterrée dépend de plusieurs facteurs : la température du fluide, la température du sol à la profondeur de pose, la conductivité thermique de la mousse et son épaisseur, et la conductivité thermique du sol environnant. La formule de calcul simplifiée pour une canalisation enterrée est issue de la norme EN ISO 15698 (remplaçant EN 13941-2) et tient compte de l’effet miroir de la surface du sol.
Pour une canalisation aller DN200 à 120°C (sol à 10°C, profondeur 1 m, mousse PUR 50 mm) : perte ≈ 8 à 12 W/ml. Sur un réseau de 10 km comprenant 5 km de DN200 aller et 5 km de DN200 retour (70°C), les pertes totales atteignent 150 à 250 kW en régime permanent — soit 1 300 à 2 200 MWh/an, représentant une valeur économique de 65 000 à 110 000 € par an au prix du gaz industriel 2024 (50 €/MWh).
Ces calculs justifient pleinement l’investissement dans une isolation de qualité et dans le remplacement des tronçons vieillissants. Sur les anciens réseaux parisiens avec des canalisations non ou mal isolées (avant 1980), les pertes peuvent dépasser 25 %, ce qui représente un surcoût de production considérable et des émissions de CO₂ évitables.
Tableau des caractéristiques d’isolation par type de composant RCU
| Composant RCU | Type d’isolation | Matériau | Pertes typiques | Difficulté de traitement |
|---|---|---|---|---|
| Tronçon droit enterré | Pré-isolé usine (EN 13941) | Mousse PUR, λ = 0,024-0,030 W/m·K | 6-12 W/ml à 120°C | Faible (standard industriel) |
| Coude soudé (bend) | Mousse PUR injectée sur site ou pièce préformée | PUR + gaine HDPE thermorétractable | 20-40 W/pièce | Moyenne (pose spécialisée) |
| Piquage (T-joint) | Manchon de mousse injecté in situ | PUR bi-composant injection | 30-80 W/pièce | Élevée (joint critique) |
| Point fixe (ancrage) | Sabot isolant haute densité | Résine époxy ou HDPE dense | 50-150 W/pièce | Élevée (pont thermique structurel) |
| Compensateur de dilatation | Manchon souple amovible | Laine de roche + enveloppe inox | 80-200 W/pièce | Élevée (mouvement admissible) |
| Robinet enterré (regard) | Matelas amovible sur-mesure | Laine de roche + tissu de verre | 200-500 W/vanne nue | Très élevée (maintenance fréquente) |
| Sous-station (échangeur) | Isolation conventionnelle + habillage | Laine de roche + tôle aluminium | Variable (surface d’échangeur) | Moyenne (espace local) |
Points singuliers enterrés : le maillon faible de l’isolation
Les points singuliers enterrés d’un réseau de chaleur — coudes, piquages, points fixes, compensateurs de dilatation, robinets de sectionnement — concentrent 30 à 40 % des pertes thermiques totales du réseau alors qu’ils ne représentent que 5 à 10 % de la linéaire totale. Cette disproportion s’explique par la complexité géométrique de ces composants, qui rend l’isolation continue beaucoup plus difficile à réaliser qu’en section droite.
Pour les coudes soudés, deux approches coexistent : les coudes pré-isolés fabriqués en usine avec rayon de courbure standardisé (solution optimale) et l’injection de mousse PUR in situ dans un coffrage extérieur HDPE (solution de rattrapage sur site). Pour les piquages, l’injection de mousse bi-composant dans le volume entre les trois tubes est la technique de référence, mais elle exige un outillage spécialisé et une maîtrise de la réaction chimique sur chantier. Les tronçons de réseau présentant des points singuliers non ou mal traités sont identifiables par thermographie aérienne infrarouge en période hivernale — ils apparaissent comme des « points chauds » sur la surface du sol au-dessus de la tranchée.
La problématique des points singuliers dans les réseaux de chaleur est similaire à celle rencontrée dans les installations industrielles, documentée dans notre article sur les points singuliers industriels et les matelas d’isolation pour points singuliers.
Détection de fuites et système de téléalarme (DHS)
La norme EN 14419 définit les exigences des systèmes de surveillance et de détection de fuites pour les réseaux pré-isolés. Le principe repose sur deux conducteurs métalliques (fils de cuivre ou acier inoxydable de 1 à 2 mm de diamètre) noyés dans la mousse PUR lors de la fabrication, positionnés à 6h et à 5h/7h selon les configurations. Ces fils forment une ligne de mesure dont la résistance électrique est connue pour chaque mètre de canalisation.
En présence d’humidité (eau de procédé fuyant du tube porteur, ou eau souterraine infiltrée par une gaine HDPE endommagée), la résistance locale chute de plusieurs décades. Un générateur de signal TDR (Time Domain Reflectometry) placé en chaufferie envoie des impulsions électriques et mesure les temps de réponse pour localiser l’anomalie avec une précision de ± 1 mètre sur des distances allant jusqu’à 5 km. Cette capacité de détection précoce est capitale : une infiltration d’eau dans la mousse PUR dégrade sa conductivité thermique, multiplie par 5 à 10 les pertes locales et initie la corrosion du tube porteur. Intervenir dès la détection évite une dégradation en cascade pouvant nécessiter le remplacement de centaines de mètres de canalisation.
Réglementation, CEE et objectifs climatiques
La fiche CEE RES-CH-101 « Isolation du réseau de distribution primaire d’un réseau de chaleur » permet de financer l’isolation (ou la réisolation) des canalisations de transport. Elle est applicable aux réseaux de chaleur urbains classés « réseau primaire » (entre production et sous-stations de livraison). La prime est calculée en kWh cumac selon un barème intégrant le DN, la longueur traitée et la température du réseau. À 0,40-0,50 €/kWh cumac selon le marché CEE, un chantier d’isolation de 1 000 mètres de DN200 peut générer 80 000 à 150 000 € de prime CEE, couvrant 20 à 40 % du coût de travaux.
Sur le plan réglementaire, la Loi Énergie Climat de 2019 impose que les réseaux de chaleur atteignent au moins 50 % d’énergies renouvelables et de récupération (EnR&R) dans leur mix de production avant 2026 pour bénéficier du classement obligatoire. Ce classement oblige les nouveaux bâtiments situés dans le périmètre à se raccorder au réseau. Une meilleure isolation des canalisations contribue directement à cet objectif en réduisant la consommation totale d’énergie primaire (fossile) nécessaire pour compenser les pertes. Les grands gestionnaires de RCU (IDEX, Dalkia, Engie Réseaux, Veolia) intègrent la rénovation de l’isolation dans leurs programmes pluriannuels de maintenance et d’investissement.
En résumé
L’isolation des réseaux de chaleur urbains est un enjeu à la fois technique, économique et climatique. Les canalisations pré-isolées en mousse PUR (norme EN 13941) permettent de limiter les pertes à 6-12 W/ml sur les tronçons droits, mais les points singuliers enterrés (coudes, piquages, robinets) restent des zones critiques pouvant concentrer jusqu’à 40 % des pertes totales. Le système de téléalarme DHS (EN 14419) assure une détection précoce des infiltrations d’eau. La fiche CEE RES-CH-101 finance l’isolation des réseaux primaires. Pour approfondir les techniques d’isolation des réseaux de transport de fluides chauds, consultez nos guides sur le réseau vapeur et le calorifugeage ECS.
Questions fréquentes
Quelles sont les pertes thermiques typiques d'un réseau de chaleur urbain ?
Les réseaux de chaleur urbains (RCU) perdent en moyenne 10 à 15 % de l'énergie transportée sous forme de chaleur dissipée dans le sol. Sur un réseau de 10 km transportant 100 GWh/an, cela représente 10 à 15 GWh de pertes annuelles. Les objectifs fixés par le Plan chaleur renouvelable et la RE2020 visent à ramener ces pertes en dessous de 10 % grâce à des canalisations pré-isolées en mousse polyuréthane (PUR) de haute performance. Les tronçons les plus anciens, avec une isolation dégradée ou absente, peuvent dépasser 25 % de pertes. La détection précoce via les fils de téléalarme intégrés dans les tubes pré-isolés permet de circonscrire les zones humides et d'intervenir avant que les pertes ne s'emballent. Un audit thermographique de la tranchée par thermographie aérienne infrarouge complémente l'analyse des données de comptage.
Qu'est-ce qu'une canalisation pré-isolée pour réseau de chaleur ?
Une canalisation pré-isolée est l'élément standard des réseaux de chaleur enterrés modernes. Elle est composée de trois couches concentriques : un tube porteur en acier (DN32 à DN1000) qui transporte l'eau chaude ou la vapeur ; une couche de mousse polyuréthane (PUR) injectée en usine avec une conductivité thermique λ = 0,024 à 0,030 W/m·K, d'épaisseur calculée pour limiter les pertes à moins de 10 W/ml à 120°C ; et une gaine extérieure en polyéthylène haute densité (HDPE) de couleur jaune ou orange, résistante à l'humidité et aux agressions chimiques du sol. Ces canalisations sont fabriquées selon la norme européenne EN 13941-1 qui définit les exigences de performance thermique, mécanique et de durabilité. La durée de vie nominale est de 30 à 50 ans selon les conditions de pose.
Quels sont les points singuliers les plus difficiles à isoler dans un réseau de chaleur urbain ?
Les points singuliers d'un réseau de chaleur urbain représentent les zones de rupture de la continuité thermique et sont beaucoup plus difficiles à isoler que les tronçons droits. Les coudes soudés (bends) induisent des contraintes mécaniques et nécessitent des pièces préformées spécifiques. Les piquages (T-joints) créent des fuites thermiques importantes si le joint n'est pas traité avec un manchon de mousse injecté sur site. Les points fixes (fixed-point anchors) ancrent le réseau dans le sol mais traversent l'isolation — leur traitement avec des sabots isolés en résine haute densité est critique. Les compensateurs de dilatation (expansion joints) sont soumis aux mouvements du réseau et leur isolation doit être flexible. Enfin, les robinets enterrés dans les regards maçonnés présentent souvent des pertes thermiques élevées faute d'isolation des corps de vanne, similaires aux problématiques décrites dans notre article sur <a href="https://bureauecologie.fr/point-singulier-definition-types-isolation-industrie/">les points singuliers industriels</a>.
La fiche CEE RES-CH-101 est-elle applicable à tous les réseaux de chaleur ?
La fiche CEE RES-CH-101 "Isolation de réseaux de chaleur primaires" est applicable aux réseaux de chaleur urbains classés en tant que réseaux primaires (transport), c'est-à-dire les tronçons entre la chaufferie ou l'installation de production et les sous-stations de livraison aux immeubles. Elle finance l'isolation des canalisations et des points singuliers selon un barème en kWh cumac calculé par mètre linéaire isolé et par diamètre nominal. La prime peut atteindre 0,50 € par kWh cumac selon les conditions de marché et la nature de l'obligé CEE. En revanche, les réseaux secondaires (distribution interne aux immeubles) relèvent d'autres fiches (BAT-TH-116 pour le tertiaire). Le montage du dossier CEE doit être réalisé par un délégataire accrédité avant le début des travaux.
Comment fonctionne le système de détection de fuite par fils de téléalarme dans les canalisations pré-isolées ?
Le système de détection de fuites par téléalarme (DHS — District Heating System monitoring) repose sur deux fils de cuivre ou d'acier inoxydable noyés dans la mousse PUR lors de la fabrication en usine. Ces fils forment un circuit électrique de faible résistance. En fonctionnement normal, la résistance est stable et connue. Dès qu'une pénétration d'eau se produit dans la mousse — qu'elle provienne d'une fuite du tube porteur ou d'une infiltration extérieure par la gaine HDPE fissurée — la résistance des fils chute localement car l'eau est conductrice. Un générateur de signal placé en chaufferie envoie une impulsion électrique et mesure le temps de réponse pour localiser la zone humide avec une précision de ± 1 mètre. Ce système, défini dans la norme EN 14419, permet d'intervenir avant que les pertes thermiques ne deviennent critiques et d'éviter la corrosion du tube porteur.
