Réponse directe : Les points singuliers en béton armé désignent les zones de discontinuité structurelle ou thermique — fissures, joints de bétonnage, ponts thermiques au niveau des voiles, refends et balcons — qui concentrent les risques de pathologies et de déperditions énergétiques. Une fissure est acceptable si elle reste inférieure à 0,2 mm en environnement humide (Eurocode 2, classe XC3/XC4) ; au-delà, le risque de carbonatation et de corrosion des armatures impose un traitement. La réparation par injection de résine époxy coûte 50 à 150 €/ml. La réglementation applicable inclut les DTU série 20/23, l’Eurocode 2 (EN 1992) et le fascicule 65 pour les ouvrages d’art.
Points clés à retenir
- Les points singuliers béton = zones de fissuration, joints de bétonnage, ponts thermiques (voiles, refends, balcons).
- Largeur admissible : 0,4 mm (milieu sec) / 0,3 mm (milieu humide) / 0,2 mm (environnement agressif) selon Eurocode 2.
- La carbonatation abaisse le pH du béton sous 9 → corrosion des armatures → éclatement du béton d’enrobage.
- Traitement principal : injection résine époxy (0,1–5 mm, structurel) ou polyuréthane (fissures actives avec eau).
- Réglementation : DTU 20.1, DTU 23.1, Eurocode 2 (EN 1992-1-1), fascicule 65, RE 2020 pour les ponts thermiques.
Les points singuliers en béton armé : définition et enjeux structurels
En génie civil et en construction bâtiment, un point singulier désigne toute zone où la continuité mécanique, thermique ou hydrologique de la structure est interrompue ou affaiblie. Approfondissez la définition générale des points singuliers pour mieux comprendre leur portée dans les différents domaines d’application. Dans le cas du béton armé, les points singuliers se regroupent en trois familles. Points singuliers structurels : fissures (retrait, flexion, cisaillement, tassement), reprises de bétonnage, joints de dilatation. Ils compromettent la capacité portante si non traités. Points singuliers thermiques : ponts thermiques linéiques au droit des voiles béton, planchers intermédiaires, balcons filants, refends. En béton armé (λ ≈ 2,3 W/m·K), le pont thermique est 10 à 15 fois plus conducteur qu’une isolation courante (λ ≈ 0,04 W/m·K), générant des déperditions locales importantes. Points singuliers d’étanchéité : interfaces voile/dalle, traversées de parois, reprises de bétonnage horizontales. Ces trois familles sont souvent imbriquées : une fissure de retrait peut devenir un point d’infiltration d’eau, accélérant la carbonatation et créant un pont thermique par humidité.

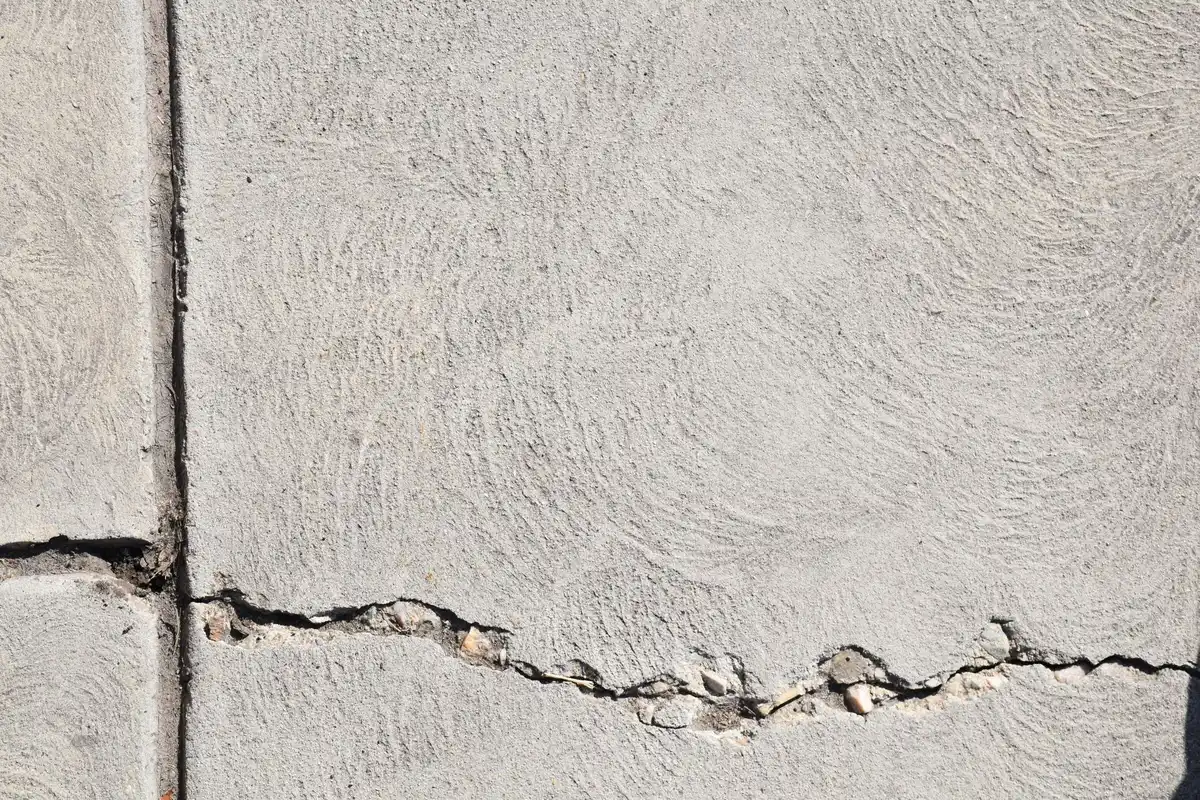

Fissures : types, causes et diagnostic
Les fissures constituent la pathologie la plus fréquente du béton armé. Leur diagnostic repose sur l’identification du mécanisme générateur, indispensable pour choisir le traitement adapté. Fissures de retrait plastique : apparaissent dans les premières heures après coulage, quand l’évaporation de l’eau dépasse la montée du laitance. Orientation aléatoire ou perpendiculaire au vent. Prévention : cure du béton (bâches, produits de cure). Fissures de retrait endogène : résultent de la chaleur d’hydratation (béton de masse). Localisées au centre de l’élément, avec gradient thermique. Fissures de flexion : perpendiculaires à l’axe d’une poutre ou d’une dalle, en zone tendue. Normales sous charge de service si elles respectent l’Eurocode 2 (w_k ≤ w_max selon classe d’exposition). Fissures de cisaillement : obliques à 45°, en about de poutres ou au pied de voiles soumis à effort tranchant. Graves si actives. Fissures de tassement différentiel : en marches d’escalier sur les murs, causées par un défaut de portance du sol de fondation. Nécessitent une investigation géotechnique. Outil de diagnostic : fissuromètre (pastilles collées de part et d’autre de la fissure, mesure de l’ouverture sur 3 mois), thermographie infrarouge pour détecter les décollements, scléromètre pour estimer la résistance en place.
Ponts thermiques : voiles béton, planchers, refends
Les ponts thermiques en béton armé sont des points singuliers énergétiques majeurs, particulièrement prégnants dans les bâtiments construits avant 1990. Un voile béton de 20 cm d’épaisseur (λ = 2,3 W/m·K) présente une résistance thermique de seulement 0,087 m²·K/W, contre 3,75 m²·K/W pour 15 cm de laine minérale. Les ponts thermiques linéiques (ψ en W/m·K) les plus courants en béton : jonction plancher intermédiaire/façade (ψ ≈ 0,5 à 0,9 W/m·K sans traitement), jonction balcon/plancher (ψ ≈ 0,7 à 1,2 W/m·K), refend intérieur traversant l’isolation (ψ ≈ 0,3 à 0,6 W/m·K). Ces valeurs sont à comparer aux exigences RE 2020 qui fixent un Ubat (coefficient de déperditions) maximum. Solutions constructives : rupteur thermique de balcon en acier inoxydable + isolant (Schöck, Halfen, Ancon) réduisant ψ à 0,1 W/m·K ; isolation thermique par l’extérieur (ITE) en bardage ou en ETICS (enduit sur isolant), qui supprime les ponts thermiques de refends et de planchers ; isolation thermique par l’intérieur (ITI) moins efficace sur les ponts thermiques structurels. La thermographie infrarouge (norme NF EN 13187) est l’outil de référence pour quantifier les ponts thermiques en œuvre.
Reprise de bétonnage : joint de construction et étanchéité
La reprise de bétonnage est un point singulier inévitable dans les ouvrages coulés en plusieurs phases : interface voile/dalle, niveaux successifs d’un voile banché, plots de radier. C’est une zone de faiblesse mécanique et d’étanchéité si elle n’est pas préparée correctement. Préparation de la surface : la surface de la reprise doit être rugueuse (scarification, hydrodémolition, ou brossage avant prise initiale) pour assurer l’adhérence entre l’ancien et le nouveau béton. Une surface lisse (décoffrage direct) réduit la résistance de l’interface d’environ 30 %. Joint waterstop : dans les ouvrages soumis à la pression hydrostatique (réservoirs, sous-sols enterrés, tunnels), un joint d’étanchéité (waterstop en PVC ou en caoutchouc gonflant — bentonite) est noyé dans la reprise. Largeur standard : 150 à 320 mm. Traitement de surface : application d’un primaire d’adhérence (liant hydraulique, résine époxy) avant coulage du béton frais sur le béton durci. Pour les ouvrages d’art, le fascicule 65 (marchés publics) impose des prescriptions détaillées de mise en œuvre des reprises de bétonnage, incluant les essais de contrôle.
Traitement des fissures : injection, imprégnation, surfaçage
Le choix de la technique de traitement dépend de la nature de la fissure (active/passive), de sa largeur et du contexte (présence d’eau, exigence de résistance mécanique). Injection de résine époxy : pour les fissures passives (stabilisées) de largeur 0,1 à 5 mm nécessitant une reconstitution de la continuité mécanique. Résine à faible viscosité injectée sous pression (0,5 à 3 bar) via des injecteurs à collerette. Résistance finale : 60 à 80 MPa en traction (> résistance du béton environnant). Coût : 50 à 150 €/ml. Injection de résine polyuréthane : pour les fissures actives avec infiltration d’eau. La résine réagit avec l’eau et expanse pour obturer la fissure. Résistance mécanique moindre, mais efficacité hydraulique immédiate. Coût : 80 à 200 €/ml. Imprégnation : pour les micro-fissures (< 0,1 mm), application de produits hydrophobes (silane, siloxane) ou de revêtements minces imperméables. Surfaçage et pontage : pour les fissures actives en surface, application d’un revêtement élastique (polyuréthane, acrylique armé) capable de ponter les mouvements (allongement à rupture : 100 à 300 %). La norme NF EN 1504 (protection et réparation des structures en béton) définit les produits et les méthodes applicables.
Types de fissures béton et traitement
| Type de fissure | Cause principale | Largeur typique (mm) | Urgence | Traitement recommandé |
|---|---|---|---|---|
| Fissure de retrait plastique | Évaporation rapide lors du coulage — cure insuffisante | 0,1–0,5 | Faible (passive) | Imprégnation hydrophobe, surfaçage élastique |
| Fissure de tassement différentiel | Défaut de portance sol / tassement hétérogène fondations | 0,5–5 | Élevée (souvent active) | Diagnostic géotechnique + confortement fondations + injection époxy après stabilisation |
| Fissure de flexion | Chargement en service — zone tendue d’une poutre ou dalle | 0,1–0,4 | Modérée selon w_k vs Eurocode 2 | Surveillance fissuromètre ; injection époxy si w_k > limite réglementaire |
| Fissure d’alcali-réaction (RSA) | Réaction granulats siliceux + alcalins du ciment — présence d’eau | Réseau polygonal (carte géographique) | Élevée (active, gonflement) | Diagnostic pétrographique + protection hydrofuge + surveillance ; reconstruction si stade avancé |
| Fissure de corrosion des armatures | Carbonatation ou chlorures → corrosion → gonflement des armatures (×3 en volume) | 0,3–5 + épaufrures | Très élevée | Démolition béton carbonaté, traitement armatures (inhibiteur ou remplacement), reprofilage mortier R4, revêtement de protection |

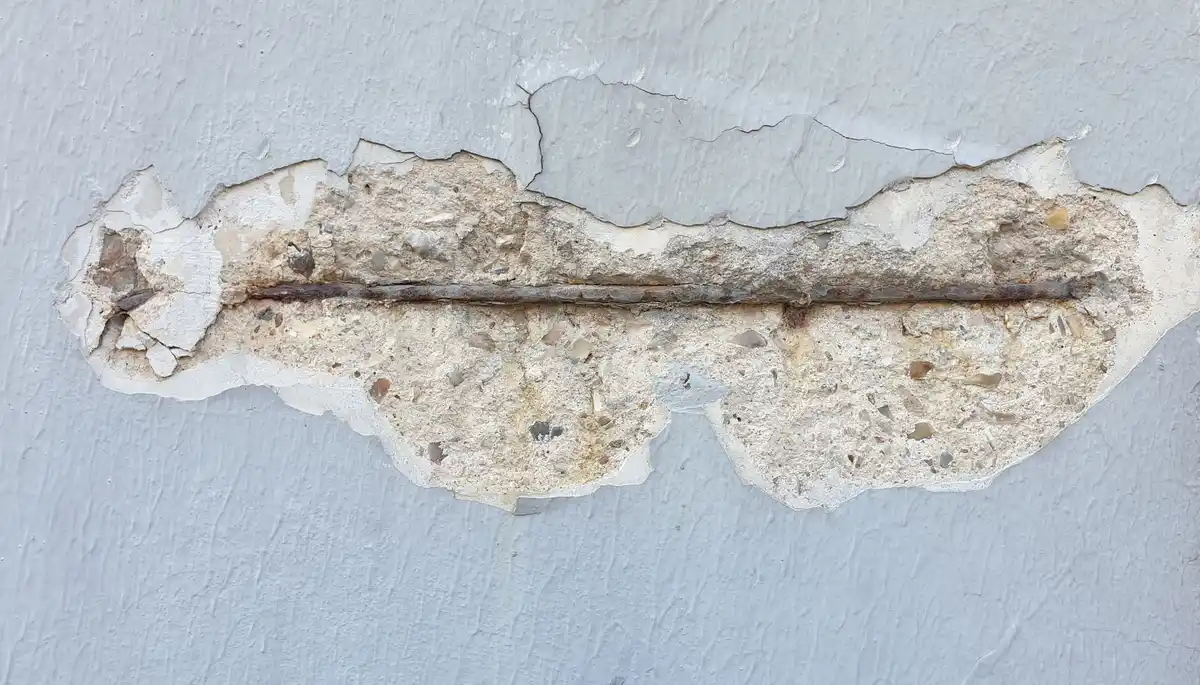

Carbonatation et corrosion des armatures : le danger silencieux
La carbonatation est la première cause de corrosion des armatures dans les bâtiments en béton armé construits entre 1950 et 1990. Le mécanisme se déroule en 3 phases. Phase 1 — Carbonatation : le CO₂ atmosphérique (concentration urbaine : 400–450 ppm) diffuse dans la porosité du béton et réagit avec la portlandite (Ca(OH)₂) pour former du carbonate de calcium (CaCO₃), inerte mais neutre. Le pH chute de 12,5 à 8. Le front de carbonatation progresse en √t : pour un béton C25/30, comptez environ 10 mm en 25 ans et 15 mm en 50 ans en environnement urbain. Phase 2 — Dépassivation : quand le front atteint les armatures, la couche passive (oxyde de fer protecteur) disparaît. En présence d’humidité (HR > 60 %) et d’oxygène, la corrosion électrochimique s’enclenche. Phase 3 — Dommages : les produits de corrosion (rouille) occupent un volume 3 à 6 fois supérieur à l’acier initial, provoquant des contraintes de traction internes qui fissurent puis éclatent le béton d’enrobage (épaufrures). Traitement : démolition sélective du béton carbonaté (hydrodémolition ou burinage), sablage des armatures à Sa 2,5 (norme ISO 8501-1), application d’un inhibiteur de corrosion (silane ou nitrite de calcium) ou remplacement des armatures corrodées, reprofilage au mortier de réparation de classe R4 (EN 1504-3), puis application d’un revêtement de protection de classe C (EN 1504-2).
Réglementation : DTU, Eurocode 2, fascicule 65
Le cadre normatif et réglementaire applicable aux points singuliers en béton armé est structuré à trois niveaux. Niveau européen — Eurocode 2 (EN 1992-1-1) : norme de calcul des structures en béton armé. Fixe les largeurs de fissures admissibles (w_max) selon la classe d’exposition (tableau 7.1N), les conditions d’enrobage minimal (Annexe nationale française), et les méthodes de vérification de la résistance en service (état limite de service, ELS). Niveau national — DTU : DTU 20.1 (maçonnerie en blocs), DTU 23.1 (murs en béton banché), DTU 14.1 (travaux de cuvelage) définissent les règles de mise en œuvre et les dispositions constructives. La norme NF EN 1504 (en 9 parties) couvre les produits et systèmes de protection et de réparation des structures en béton. Marchés publics — Fascicule 65 : fascicule du CCTG (Cahier des Clauses Techniques Générales) applicable aux ouvrages d’art en béton armé et précontraint. Il impose des exigences renforcées sur les reprises de bétonnage, la qualité du béton, les essais de contrôle et la protection des armatures. La RE 2020 (Réglementation Environnementale 2020) complète ce dispositif pour les aspects thermiques, imposant la limitation des ponts thermiques via le calcul du Ubat et la justification du Bbio.
En résumé
Les points singuliers en béton armé regroupent des pathologies aux mécanismes distincts mais aux conséquences convergentes : perte de capacité portante, déperditions énergétiques et infiltrations d’eau. La fissuration est acceptable jusqu’à 0,2 mm en milieu humide (Eurocode 2) ; au-delà, l’injection de résine époxy (50–150 €/ml) ou polyuréthane restaure l’intégrité structurelle. La carbonatation, danger silencieux, exige un suivi par test à la phénolphtaléine sur les bâtiments de plus de 30 ans. Les ponts thermiques de voiles et de balcons sont traités par rupteurs thermiques ou ITE pour respecter la RE 2020. La norme NF EN 1504 et l’Eurocode 2 constituent les références de diagnostic et de traitement à connaître pour tout professionnel du bâtiment ou bureau d’études structure.
Questions fréquentes
Quelle largeur de fissure est acceptable dans un béton armé ?
La largeur de fissure admissible dépend de l'environnement d'exposition selon l'Eurocode 2 (EN 1992-1-1). En environnement non agressif (classe XC1 : intérieur sec), la limite est de 0,4 mm. En environnement humide sans chlorures (classe XC3/XC4 : façade, parking couvert), la limite est de 0,3 mm. En environnement agressif avec chlorures (classe XS, XD : en bord de mer, parking déglaçants) ou carbonatation avancée, la limite est de 0,2 mm. Au-delà de ces seuils, un traitement est requis pour protéger les armatures de la corrosion.
Comment distinguer une fissure structurelle d'une fissure superficielle ?
La distinction repose sur 4 critères. Profondeur : une fissure superficielle (enduit, barbotine) s'arrête à la peau du béton (<5 mm) ; une fissure structurelle traverse la section ou atteint les armatures. Évolutivité : une fissure active évolue dans le temps (mesure au fissuromètre sur 3 mois) ; une fissure passive est stabilisée. Localisation : les fissures de flexion apparaissent en zone tendue (face inférieure des dalles, face extérieure des voiles) ; les fissures de cisaillement se développent à 45° en about de poutre. Urgence : une fissure associée à une déformation visible (flèche excessive, dévers) ou à un bruit de craquement impose un diagnostic structurel immédiat par bureau d'études.
Qu'est-ce que la carbonatation du béton et comment la prévenir ?
La carbonatation est une réaction chimique entre le CO₂ atmosphérique et les hydrates du ciment (portlandite Ca(OH)₂) qui abaisse le pH du béton de 12,5-13 à moins de 9. Ce front de carbonatation progresse vers les armatures selon une loi en √t (racine du temps) : typiquement 10 à 20 mm en 50 ans pour un béton C25/30 en milieu urbain. Quand le front atteint les armatures, la couche passivante disparaît et la corrosion s'enclenche, causant l'éclatement du béton d'enrobage (épaufrure). Prévention : enrobage suffisant (c_min selon EN 1992, minimum 20 mm en intérieur, 35-40 mm en extérieur), béton compact (rapport E/C < 0,55), peinture ou hydrofuge de surface. Diagnostic : test à la phénolphtaléine sur carotte prélevée (zone violette = non carbonatée, zone incolore = carbonatée).
Le DTU impose-t-il un traitement des ponts thermiques en béton ?
La réglementation thermique (RE 2020 pour les constructions neuves depuis le 1er janvier 2022, et RT 2012 pour les bâtiments antérieurs) impose une limitation des déperditions par ponts thermiques. Le calcul des ponts thermiques linéiques (ψ en W/m·K) est régi par la méthode des EN ISO 10211 et 14683. Les DTU concernés (DTU 20.1 pour la maçonnerie, DTU 23.1 pour les parois en béton banché) n'imposent pas directement un traitement, mais la RE 2020 exige la justification du Bbio (besoin bioclimatique) et du Cep (consommation énergie primaire), ce qui rend le traitement des ponts thermiques structurels de béton (voiles, refends, balcons) quasi-incontournable pour atteindre les seuils réglementaires. Les solutions courantes : rupteurs thermiques de balcon (ψ réduit de 0,8 à 0,1 W/m·K), isolation par l'extérieur (ITE).
Combien coûte l'injection de résine pour réparer des fissures béton ?
Le coût d'injection de résine pour réparer des fissures béton varie selon la technique et la largeur des fissures. Injection de résine époxy (fissures structurelles, largeur 0,1–5 mm) : 50 à 150 €/ml selon l'accessibilité et la pression requise. Injection de résine polyuréthane (fissures actives avec infiltration d'eau) : 80 à 200 €/ml. Mise en place des injecteurs : 20 à 40 € par injecteur (espacement 15–30 cm selon la largeur). Pour une fissure de 3 mètres linéaires avec 15 injecteurs, le coût total hors main-d'œuvre préparation se situe entre 750 et 3 000 €. À ces coûts s'ajoutent le diagnostic préalable (100–500 € pour un relevé fissuromètre) et les éventuels travaux de protection de surface. Les travaux de réparation structurelle doivent être réalisés par des entreprises certifiées et suivis d'une réception contradictoirement avec maître d'ouvrage et bureau de contrôle.
