Réponse directe : Le calorifugeage d’une pompe industrielle porte sur le corps de volute — laissé systématiquement nu sur la plupart des sites industriels, malgré des pertes de 200 à 800 W selon la taille. Un matelas amovible sur-mesure, conçu pour laisser l’accès libre à la garniture mécanique et aux paliers, réduit ces pertes de 80 à 90 % avec un ROI de 12 à 30 mois. Les pompes de secours (stand-by) bénéficient d’un avantage supplémentaire : l’isolation réduit les chocs thermiques au démarrage. Pour une vue d’ensemble des points singuliers industriels et de leurs enjeux thermiques, consultez notre guide de référence.
Points clés à retenir
- Le corps de pompe (volute) est en contact direct avec le fluide chaud et constitue un radiateur non intentionnel : une pompe DN100 à 150°C perd 200-350 W = 1 750-3 065 kWh/an = 210-368 €/an.
- La géométrie complexe (volute 3D, nozzles, lanterne) impose un matelas amovible sur-mesure en plusieurs pièces — pas de solution standard du commerce.
- Le moteur électrique ne doit jamais être enveloppé par le matelas : laisser 100-200 mm libres entre le matelas et le carter moteur.
- Les pompes de secours (stand-by) bénéficient doublement de l’isolation : économies énergétiques + réduction des chocs thermiques au démarrage (durée de vie garnitures et paliers améliorée).
- Éligible CEE : fiches IND-UT-116 ou IND-BA-110 selon la configuration ; ROI net après prime : 9 à 22 mois.
Les pompes industrielles sont omniprésentes sur les sites de production : une usine chimique de taille moyenne en compte entre 200 et 800, une centrale thermique entre 500 et 2 000. Sur les circuits à haute température (eau chaude, huile thermique, vapeur condensat, solutions caustiques, glycol), une grande partie de ces pompes fonctionne en continu sans aucune isolation thermique du corps. C’est une anomalie économique facilement corrigible, que cet article se propose de traiter de façon exhaustive : de la physique des pertes thermiques jusqu’au financement CEE, en passant par la conception des matelas et les contraintes de maintenance.

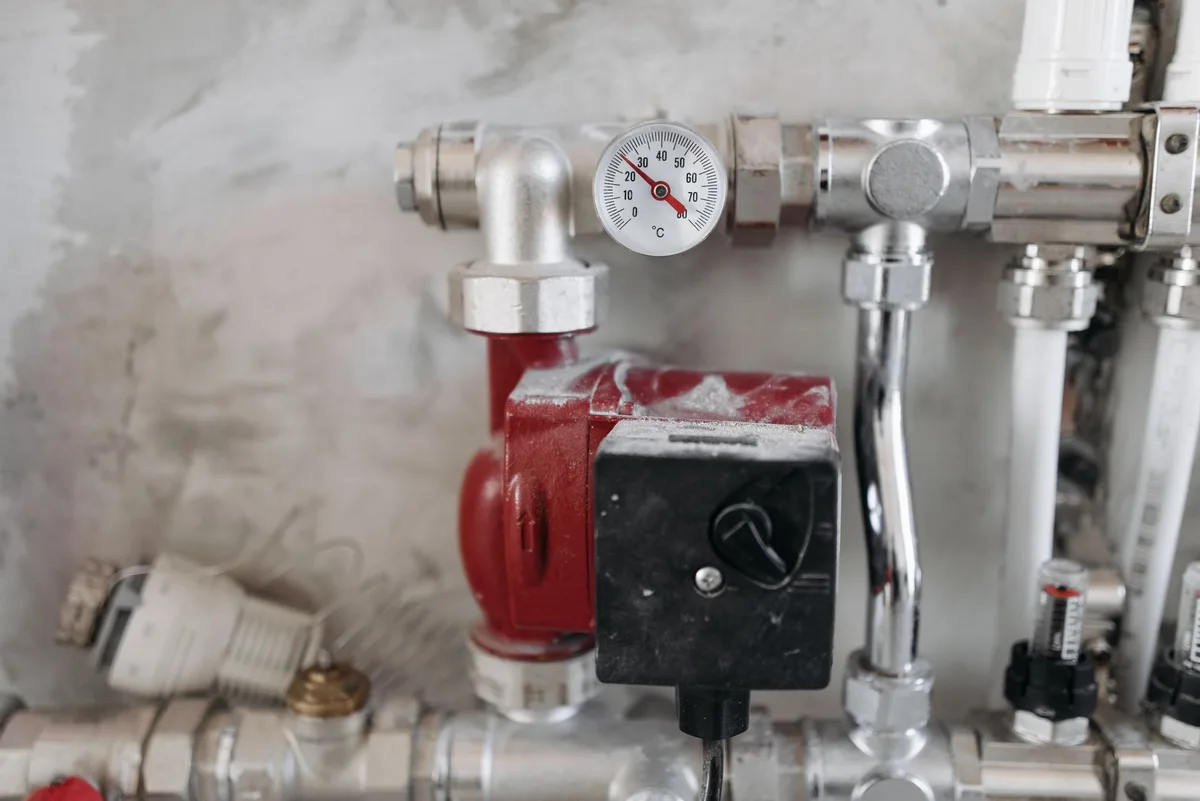

Physique des pertes thermiques d’un corps de pompe non isolé
Le corps de pompe centrifuge (volute ou spirale) est la pièce principale qui guide le fluide depuis la roue jusqu’au refoulement. Sur les pompes monoétage (End Suction, In-Line, Between Bearings), il représente la majeure partie de la masse et de la surface externe de la pompe hors moteur. En fonte grise (GG-25), en acier carbone ou en acier inoxydable, sa conductivité thermique est de 30 à 50 W/m·K — ce qui signifie que la température du fluide se propage quasi-instantanément jusqu’à la surface externe du corps.
La perte thermique par convection et rayonnement d’un corps de pompe nu se calcule à partir de la loi de Newton pour la convection (Q = h × A × ΔT) et de la loi de Stefan-Boltzmann pour le rayonnement. Pour une pompe centrifuge End Suction DN100 (type ISO 5199), la surface externe du corps de volute est de 0,15 à 0,25 m². Avec une température de fluide de 150°C, une température ambiante de 20°C (ΔT = 130 K), un coefficient de convection naturelle de 10 W/m²·K et une émissivité de 0,7 (fonte peinte), la perte thermique totale est de :
Q_conv = 10 × 0,20 × 130 = 260 W
Q_ray = 0,7 × 5,67×10⁻⁸ × 0,20 × (423⁴ − 293⁴) ≈ 90 W
Q_total ≈ 350 W
Sur 8 760 heures annuelles : 3 066 kWh/an. Au tarif gaz de 120 €/MWh avec chaudière à 90 % de rendement : 408 €/an perdus par cette seule pompe. Les pompes de plus grand DN (DN200, DN300) ou sur des fluides plus chauds (huile thermique à 250°C) ont des pertes proportionnellement plus élevées, pouvant atteindre 1 500 à 3 000 kWh/an. L’enjeu du calorifugeage industriel devient ici très concret.
Défis spécifiques de l’isolation d’une pompe (vs tuyauterie droite)
L’isolation d’une pompe industrielle présente des défis techniques qui n’existent pas sur la tuyauterie droite, et qui expliquent pourquoi cette action est souvent reportée.
Géométrie tridimensionnelle complexe : Le corps de pompe est une pièce moulée à forme irrégulière, avec une entrée axiale (suction nozzle), une sortie radiale ou tangentielle (discharge nozzle), une bride de plan de joint (casing split flange), des pattes de fixation et des bossages pour les points de purge et de vidange. Aucune coquille préfabriquée standard ne peut couvrir cette géométrie. Le matelas sur-mesure est impératif.
Accès à la garniture mécanique : La garniture mécanique (seal face) est le point de passage de l’arbre à travers le corps de pompe. Elle nécessite une inspection visuelle régulière (vérification de l’absence de fuite, mesure du débit de flush) et un remplacement périodique (tous les 1 à 5 ans selon le fluide et la pression). Le matelas ne doit jamais couvrir la zone de garniture de façon permanente.
Vibrations : Les pompes en fonctionnement sont soumises à des vibrations (déséquilibre hydraulique, résonance mécanique, pulsations de pression). Les isolants rigides (coquilles plâtrées, mousse dure polyuréthane) se fissurent rapidement sous l’effet de ces vibrations. Les matelas souples en laine de roche ou en fibre céramique avec enveloppe textile absorbent les vibrations sans dommage.
Chaleur moteur : Le moteur électrique de la pompe génère sa propre chaleur (pertes Joule et pertes fer). Il ne faut surtout pas l’isoler, car cela provoquerait une surchauffe des enroulements. Le matelas doit s’arrêter nettement avant le carter moteur, avec un espace libre de 100 à 200 mm autour de la lanterne d’accouplement.
Tableau : pompes industrielles, pertes thermiques estimées et solutions d’isolation
| Type de pompe / DN | Fluide / T° | Perte estimée (W) | Économie annuelle (€) | Solution isolation | Coût matelas posé (€) |
|---|---|---|---|---|---|
| End Suction DN50 (ISO 2858) | Eau chaude 80°C | 80-130 W | 84-137 € | Matelas laine de roche 30 mm, 2 pièces | 200-350 € |
| End Suction DN100 (ISO 5199) | Eau chaude 150°C | 200-350 W | 210-368 € | Matelas laine de roche 40 mm, 3 pièces | 300-600 € |
| End Suction DN100 | Huile thermique 200°C | 300-500 W | 315-525 € | Matelas laine de roche HT 50 mm + inox | 400-700 € |
| Split Case DN200 (ISO 9905) | Eau chaude 120°C | 350-600 W | 368-630 € | Matelas 4-6 pièces (plan de joint séparé) | 600-1 200 € |
| End Suction DN200 | Huile thermique 250°C | 500-900 W | 525-945 € | Matelas fibre céramique 60 mm + inox | 700-1 400 € |
| Pompe In-Line DN80 | Eau chaude 90°C | 100-180 W | 105-189 € | Matelas laine de verre 30 mm, 2 pièces | 250-450 € |
| Pompe centrifuge froid DN100 | Saumure −15°C | 100-200 W (froid) | 105-210 € (énergie frigorigène) | Élastomère cellulaire μ>7000 + vapeur barrier | 350-600 € |
Base de calcul : T° ambiante 20°C, coefficient convectif naturel 10 W/m²·K, émissivité fonte 0,7. Prix gaz industriel 120 €/MWh (rendement chaudière 90 %) / prix frigories industrielles 60 €/MWh pour froid. Fonctionnement 8 760 h/an.
Solutions d’isolation selon le type de pompe et la température
Pompes sur fluides chauds (> 100°C, eau chaude, huile thermique, condensat) : Le matelas amovible en laine de roche haute densité (80 à 120 kg/m³) avec enveloppe en acier inoxydable ou tissu de verre silicone est la solution de référence. L’épaisseur est de 40 à 80 mm selon la température. Le matelas se compose de 3 à 6 pièces pour couvrir le corps de volute, les nozzles (entrée et sortie), le plan de joint et éventuellement la bride de palier côté accouplement. Des « chaussettes » ou manchons séparés couvrent les tronçons de tuyauterie immédiatement adjacents (50 à 100 mm de chaque côté des brides de raccordement). La zone de garniture mécanique est soit exclue du matelas, soit couverte par un rabat à ouverture rapide (Velcro).
Pompes sur fluides froids (< 0°C, frigorigènes, saumures, eau glacée) : L’isolation vapeur-barrier est indispensable pour éviter la condensation et le givrage sur la surface froide du corps. On utilise de la mousse élastomère cellulaire à cellules fermées (Armaflex ou équivalent, facteur de résistance à la vapeur d’eau μ > 7 000, λ = 0,034 W/m·K à 0°C) en épaisseur de 25 à 50 mm selon la température de service. Toutes les jonctions et découpes doivent être collées et jointées à la colle contact spéciale pour éviter les ponts de vapeur. Le pare-vapeur est la contrainte principale : il doit être continu, sans interruption, sur toute la surface froide.
Pompes en attente (stand-by) sur circuits à haute température : Ces pompes méritent une attention particulière. Sans isolation, leur corps refroidit entre les mises en service et subit un choc thermique au démarrage. Avec isolation, la température du corps reste proche de celle du fluide (par conduction à travers les brides et par convection dans le fluide stagnant entre la vanne d’aspiration et la garniture mécanique). Les bénéfices sont doubles : économies énergétiques (réduction du maintien en température du circuit de flush) et amélioration de la durée de vie (réduction des contraintes thermiques dans les joints et les garnitures). Voir le guide isolation réseau vapeur pour les circuits associés.

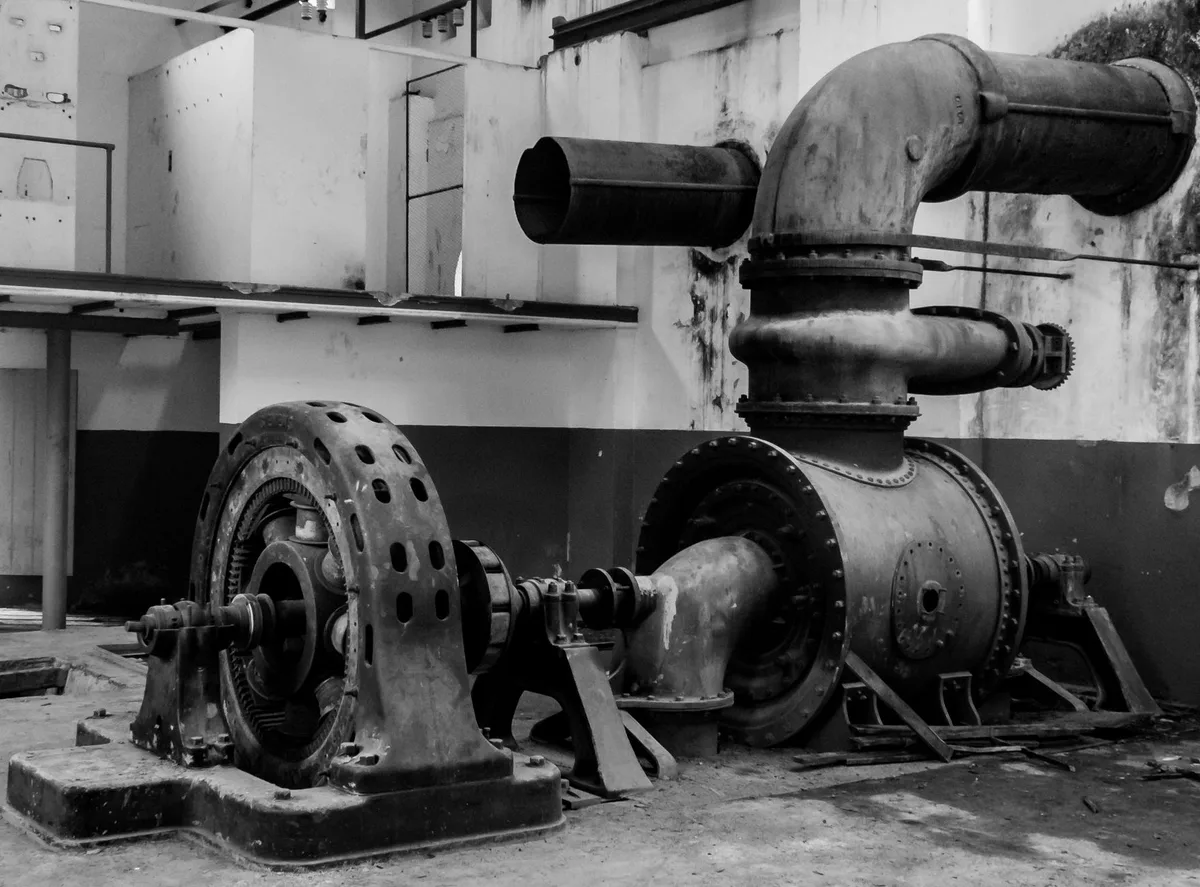

Conception et fabrication du matelas : étapes clés
La fabrication d’un matelas de pompe débute par un relevé de cotes complet : dimensions hors tout du corps de pompe (largeur, hauteur, longueur), position et diamètre des nozzles, distance entre le plan de joint de garniture et la bride de refoulement, présence de points de drain, de purge et de manomètres, position des pattes de fixation. Ces mesures sont consignées sur une fiche de relevé standardisée (ou réalisées par scanner 3D sur les pompes de grande taille). Certains fabricants de matelas disposent de bases de données de gabarits pour les modèles courants (KSB Etanorm, Grundfos NB, Sulzer CPM) permettant de réduire le délai de fabrication à 1 à 3 semaines.
La structure du matelas reprend les mêmes trois couches que pour les autres points singuliers : enveloppe extérieure en tissu de verre silicone (Tmax 800°C, classification M1) ou acier inoxydable 316L pour les applications à très haute température ou en milieu chimique agressif ; garnissage en laine de roche haute densité pour 100-500°C ou fibre céramique pour > 500°C ; parement intérieur en tissu de verre ou acier inox. Le découpage en pièces distinctes est crucial : la pièce principale couvrant la volute, une ou deux pièces latérales couvrant les nozzles d’aspiration et de refoulement, et des pièces séparées pour les brides de raccordement. Ces dernières se raccordent directement aux matelas isolants de brides pour assurer la continuité thermique.
La fixation utilise des sangles inox avec boucles auto-bloquantes ou des fermetures Velcro haute température. Une attention particulière est portée à l’absence de pression mécanique sur les plans de joint et les collets de garniture, qui sont des zones sensibles à la déformation. L’ensemble du matelas doit pouvoir être retiré par un seul opérateur en moins de 5 minutes et reposé en moins de 10 minutes, sans outil, en fonctionnement normal de la pompe.
Sécurité : bénéfices de l’isolation pour les opérateurs
Au-delà des économies énergétiques, l’isolation d’une pompe sur circuit chaud présente un bénéfice sécurité immédiat et non négligeable. La surface externe d’une pompe End Suction DN100 sur eau chaude à 150°C atteint 130 à 150°C. Selon la norme EN 563 (températures de contact et risques de brûlures), le contact accidentel avec une surface à 150°C provoque une brûlure grave de 3ème degré en moins de 0,1 seconde. Or les pompes sont des équipements à hauteur de bras, constamment manipulés pour les relevés de pression, les contrôles de débit et les rondes de surveillance. Une pompe non isolée sur circuit chaud est un risque AT (accident du travail) permanent.
L’isolation réduit la température de surface externe à 40-55°C (selon l’épaisseur du matelas), en dessous du seuil de brûlure grave défini par EN 563 pour les surfaces accessibles en continu (55°C pour métal, 65°C pour surfaces plastiques rugueuses). Cet argument sécurité est souvent déterminant pour convaincre les services HSE et CHSCT de financer les travaux d’isolation, indépendamment du calcul de ROI énergétique. Les matelas isolants sur points singuliers contribuent ainsi à la fois à l’efficacité énergétique et à la prévention des risques professionnels.
Financement CEE et éligibilité
L’isolation des pompes industrielles sur circuits de fluides caloporteurs peut être financée via les Certificats d’Économies d’Énergie (CEE). Deux fiches sont applicables selon la configuration. La fiche IND-UT-116 « Isolation d’un réseau hydraulique de transport de fluides caloporteurs » s’applique lorsque la pompe est intégrée dans un réseau de distribution de chaleur industrielle (vapeur, eau chaude, huile thermique) et que l’isolation de la pompe fait partie d’une démarche globale d’isolation du réseau. Le barème est calculé sur la base des kWh cumac économisés, avec un facteur correctif selon la durée de fonctionnement annuel et la température du fluide. La fiche IND-BA-110 « Isolation des parois d’un local à usage industriel ou artisanal » peut s’appliquer si la pompe est située dans une chaufferie ou salle de machines dont l’isolation globale est améliorée dans le même projet.
La prime CEE pour l’isolation d’une pompe DN100 sur eau chaude à 150°C représente typiquement 60 à 120 € par pompe, en fonction du délégataire CEE et du volume de travaux. Sur un lot de 10 pompes, la prime totale est de 600 à 1 200 €, ce qui réduit significativement le coût net des travaux. La démarche doit impérativement être engagée avant le début des travaux (attestation de non-commencement). Pour la fiche IND-UT-121 applicable aux points singuliers spécifiques, consultez notre article dédié à la fiche CEE IND-UT-121.
En résumé
Le calorifugeage d’une pompe industrielle est une action d’efficacité énergétique sous-exploitée mais très rentable. Une pompe End Suction DN100 sur circuit à 150°C perd 200 à 350 W en continu à nu, soit 210 à 368 €/an de pertes énergétiques corrigibles avec un matelas sur-mesure à 300-600 € posé (ROI : 12-30 mois, réduit à 9-22 mois avec prime CEE). La clé technique est la conception en plusieurs pièces amovibles : matelas principal sur la volute, pièces séparées sur les nozzles, accès préservé à la garniture mécanique et aux paliers, et distance libre de 100-200 mm avec le carter moteur. Les pompes de secours bénéficient d’un avantage additionnel — réduction des chocs thermiques au démarrage et amélioration de la durée de vie. Pour compléter cette approche, consultez nos guides sur les brides de tuyauterie, les vannes et le audit calorifugeage — car les pompes s’inscrivent dans un programme d’isolation global des points singuliers qui maximise le ROI de l’ensemble.
Questions fréquentes
Pourquoi les pompes industrielles sont-elles souvent laissées sans isolation alors qu'elles sont sur des circuits chauds ?
La raison principale est d'ordre pratique et psychologique : les pompes ont une géométrie tridimensionnelle complexe (corps en spirale ou volute, entrée axiale, sortie radiale, support de garniture mécanique, lanterne moteur) qui décourage les équipes maintenance habituées aux géométries simples des tuyauteries et des vannes. Les coquilles standard du commerce ne s'adaptent pas à cette complexité, et fabriquer un matelas sur-mesure est perçu comme complexe et coûteux. La deuxième raison est la confusion entre la chaleur émise par le moteur électrique (qui doit pouvoir se dissiper pour éviter la surchauffe des enroulements) et la chaleur perdue par le corps de pompe (qui est à isoler). Enfin, les garnitures mécaniques et les paliers nécessitant une inspection visuelle périodique sont souvent cités comme argument contre l'isolation, alors que la solution adaptée — le matelas amovible — résout précisément ce problème. Le résultat est qu'une pompe DN100 sur circuit eau chaude à 150°C perd typiquement 200 à 400 W en continu, soit 1 750 à 3 500 kWh/an et 210 à 420 €/an, sans que personne ne le mesure ni ne le traite.
Comment calorifuger une pompe industrielle sans bloquer l'accès à la garniture mécanique et aux paliers ?
La conception du matelas de pompe est précisément dictée par les contraintes d'accès à la maintenance. La règle est simple : tout ce qui nécessite une inspection ou une intervention périodique doit rester accessible sans retrait complet de l'isolation. En pratique, le matelas de pompe se compose de plusieurs pièces distinctes. La pièce principale couvre le corps de volute (volute casing) — la pièce la plus massive et la plus chaude, qui représente 60 à 70 % de la surface rayonnante. Elle est conçue pour être retirée sans toucher aux pièces annexes. Une pièce séparée, en forme de manchon fendu, couvre éventuellement l'écrou de garniture et le plan de joint entrée/volute, mais avec un accès rapide (Velcro ou clip). Le plan d'accouplement moteur/pompe (lanterne) reste délibérément non isolé pour permettre l'inspection de l'alignement et de l'accouplement. Les paliers à roulement ont leurs propres couvercles, généralement en acier inox, vissés et non intégrés dans le matelas principal. Un bon matelas de pompe se retire en moins de 5 minutes et se repose en moins de 10 minutes par un seul technicien.
Quelles sont les économies réalisées en calorifugeant une pompe industrielle ?
Les économies dépendent directement de la taille de la pompe (DN de l'entrée), de la température du fluide et du nombre d'heures de fonctionnement annuel. Pour une pompe centrifuge DN100 (type End Suction / ANSI B73.1 ou ISO 5199) sur circuit eau chaude à 150°C, la perte thermique du corps de volute nu est de 200 à 350 W. Sur 8 760 heures annuelles, cela représente 1 750 à 3 065 kWh/an. Au tarif gaz industriel de 120 €/MWh (avec chaudière à 90 % de rendement), le coût annuel est de 210 à 368 €/an par pompe. Pour une station de pompage disposant de 2 pompes principales (marche + secours) et 1 pompe de dosage (3 pompes totales), les économies potentielles sont de 630 à 1 100 €/an. Le coût d'un matelas sur-mesure pour pompe DN100 est de 300 à 600 € fourniture et pose. Le ROI est de 12 à 30 mois. Pour une pompe DN200 sur huile thermique à 200°C (perte : 500 à 900 W), les économies atteignent 525 à 945 €/an et le ROI est souvent inférieur à 12 mois. Ces chiffres sont cohérents avec les données présentées dans notre article sur les <a href="https://bureauecologie.fr/prix-calorifugeage-industriel-2026-fourchettes/">prix du calorifugeage industriel 2026</a>.
Peut-on isoler les pompes en attente (secours) sur un circuit vapeur ou eau chaude ?
Oui, et c'est même particulièrement recommandé pour les pompes de secours (stand-by pumps) sur les circuits à haute température. Sans isolation, une pompe de secours dont le corps refroidit entre deux mises en service subit un choc thermique sévère à chaque démarrage : le fluide chaud (150 à 200°C) entre en contact avec un corps de pompe froid (20-40°C), provoquant des contraintes thermiques dans le métal, une dilatation différentielle entre le corps et l'arbre, et un risque de serrage de la garniture mécanique (thermal seizure). Ce phénomène réduit la durée de vie des joints, des roulements et des garnitures mécaniques. L'isolation de la pompe de secours la maintient à une température proche de celle du fluide (par rayonnement inverse et conduction à travers les brides d'aspiration et refoulement), réduisant le choc thermique au démarrage et améliorant la fiabilité. Sur les circuits de vapeur, certaines installations maintiennent même une circulation minimum de vapeur dans la pompe de secours — l'isolation est alors indispensable pour éviter les pertes thermiques de ce circuit de maintien en température. La pompe de secours bien isolée démarre plus vite, plus sûrement, avec moins d'usure.
La chaleur du moteur électrique d'une pompe peut-elle être affectée par l'isolation du corps de pompe ?
C'est une question légitime et souvent mal comprise. La réponse est non, à condition que le matelas soit correctement conçu. Le moteur électrique d'une pompe génère ses propres pertes Joule dans les enroulements et les pertes fer dans le stator, qui doivent se dissiper par convection et rayonnement vers l'air ambiant via le carter du moteur. Cette dissipation est assurée par les ailettes de refroidissement du moteur (finned housing) et, sur les moteurs de puissance supérieure à 11 kW, par un ventilateur à air extérieur (TEFC — Totally Enclosed Fan Cooled). Ces voies de refroidissement sont indépendantes du corps de pompe et ne sont pas affectées par l'isolation du corps. La règle de conception est simple : le matelas doit s'arrêter avant la lanterne d'accouplement (bracket) et ne jamais envelopper le carter moteur. Un espace libre de 100 à 200 mm entre le matelas de pompe et le carter moteur est recommandé. Sur les garnitures mécaniques à refroidissement par liquide (seal flush plans API), le circuit de flush doit rester accessible et visible, ce qui est intégré dans la conception du matelas. Les constructeurs de pompes (Grundfos, KSB, Sulzer, ITT Goulds) confirment que l'isolation du corps de pompe n'affecte pas le moteur si ces règles sont respectées.
