Réponse directe : Isoler une cuve ou un réservoir industriel réduit les pertes thermiques de 90 à 95 %. Une cuve cylindrique de 10 m de diamètre × 10 m de hauteur non isolée perd environ 131 kW à 80°C, soit 137 700 €/an à 0,12 €/kWh. Les matériaux courants sont les matelas laine minérale (80-150 mm) avec parement aluminium pour les cuves chaudes, et les panneaux PIR pour les cuves froides. Les points singuliers (piquages, trappes d’homme, manomètres) nécessitent des sections amovibles. Éligible CEE fiche IND-UT-113. Pour une vue d’ensemble des matériaux, consultez notre comparatif matériaux de calorifugeage 2026.
Points clés à retenir
- Surface d’une cuve cylindrique 10 m Ø × 10 m H = 374 m² — les pertes non isolées à 80°C atteignent 131 kW (137 700 €/an à 0,12 €/kWh).
- Matériaux phares : laine de roche λ = 0,036 W/m·K (cuves chaudes ≥ 50°C) ; panneaux PIR λ = 0,022 W/m·K (cuves froides et cryogénie).
- Épaisseur typique : 80-150 mm laine minérale pour 80-120°C, calculée selon EN ISO 12241.
- Toit flottant : non isolable — traitement spécifique (chauffage fond de cuve).
- CEE : fiche IND-UT-113 (équipements de stockage) — peut couvrir 20 à 40 % du coût travaux.
Les cuves et réservoirs industriels sont parmi les équipements les plus énergivores des sites de process — et les plus négligés en matière d’isolation thermique. Une tuyauterie nue se remarque immédiatement à l’œil et à la main. Une cuve de 300 m² non isolée, dans un atelier, passe souvent inaperçue alors qu’elle dissipe en permanence l’équivalent d’un appartement de 100 m² en plein hiver. Cet article détaille les méthodes d’isolation, les matériaux adaptés selon la température et le fluide stocké, et les points critiques de mise en œuvre — notamment les points singuliers (piquages, manways, agitateurs) qui sont souvent laissés non isolés faute de solution adaptée.
Types de cuves et réservoirs à isoler : panorama des applications industrielles
L’isolation thermique des cuves couvre un spectre très large de températures et de fluides. Les principales applications rencontrées sur site industriel sont les suivantes.
Cuves de stockage liquides chauds (60-200°C) : fioul lourd (80-110°C), bitume (150-200°C), huile de process (80-160°C), mélasses et sirops (60-80°C). Ces cuves doivent être maintenues à température pour assurer la pompabilité ou la viscosité du fluide. Sans isolation, le coût de maintien en température par vapeur ou par résistance électrique est considérable.
Réservoirs eau chaude et vapeur (60-120°C) : ballons d’eau chaude sanitaire (ECS, 60-90°C), réservoirs tampons de circuits vapeur-condensat, désurchauffeurs, flash-tanks. Ces équipements sont au cœur des systèmes de distribution d’énergie thermique — leur isolation relève directement du périmètre CEE.
Cuves de process (80-120°C) : cuves de cuisson et blanchiment en agroalimentaire, réacteurs de process chimique, cuverie de fermentation chauffée, lessiveurs en industrie papetière. La particularité de ces cuves est souvent l’exposition aux lavages (NEP), qui impose des parements étanches.
Cuves froides et cryogéniques : cuves d’eau glacée (6-12°C), réservoirs de glycol, cuves d’azote liquide (–196°C), réservoirs de GNL (–162°C), cuves de CO₂ liquide (–78°C). La problématique s’inverse : il s’agit de limiter les apports thermiques extérieurs (maintien de la frigorie, anti-condensation, prévention de l’évaporation).
Calcul des pertes thermiques : pourquoi l’enjeu est massif
La surface d’une cuve cylindrique verticale se calcule ainsi : A = π × D × H (paroi latérale) + π × D²/4 × 2 (fond + toit). Pour une cuve de 10 m de diamètre et 10 m de hauteur : A = π × 10 × 10 + 2 × π × 10²/4 = 314 + 157 = 471 m² (dont environ 314 m² de paroi latérale).
À 80°C, la densité de flux thermique d’une paroi métallique nue dans un environnement à 15°C est d’environ 350 W/m². Pour notre cuve modèle (471 m²), la perte totale est de 165 kW, soit 1 445 400 kWh/an — équivalent à 173 000 € de gaz naturel ou 160 000 € de vapeur. Une isolation de 100 mm de laine de roche (R = 2,78 m²·K/W) réduit cette perte à 8-12 kW. L’économie nette représente plus de 150 000 €/an, pour un investissement d’isolation de l’ordre de 80 000 à 120 000 €. Le retour sur investissement est inférieur à 1 an.
Tableau des pertes thermiques et économies potentielles
| Diamètre cuve (D × H) | Surface (m²) | T° stockage | Pertes non isolées (kW) | Pertes après isolation (kW) | Économie annuelle (€/an)* |
|---|---|---|---|---|---|
| 3 m × 5 m | 61 | 80°C | 21 | 1,1 | 21 000 |
| 5 m × 8 m | 165 | 80°C | 58 | 3 | 57 600 |
| 10 m × 10 m | 471 | 80°C | 165 | 8 | 163 800 |
| 10 m × 10 m | 471 | 120°C | 248 | 12 | 246 000 |
| 5 m × 8 m | 165 | 150°C (bitume) | 145 | 7 | 143 000 |
| 3 m × 5 m | 61 | 6°C (eau glacée) | 3 | 0,2 | 2 500 |
*Économie calculée à 0,12 €/kWh, réduction de 95 % des pertes après isolation 100 mm laine de roche. Résultats indicatifs, à affiner par calcul selon EN ISO 12241.
Matériaux d’isolation pour cuves chaudes : laine minérale et PIR
Pour les cuves à température de stockage supérieure à 50°C, la laine de roche en matelas est la solution standard. Les matelas pré-dimensionnés (épaisseur 80-150 mm, largeur 1 000-1 200 mm, densité 60-100 kg/m³) sont fixés mécaniquement sur la virole par des bandes d’acier inoxydable ou des agrafes, puis recouverts d’un parement en tôle aluminium de 0,8 mm avec joints à recouvrement. Ce système est démontable et réinspecté lors des arrêts de maintenance.
Pour les parois verticales de grandes hauteurs (> 8 m), des systèmes de structures porteuses intermédiaires (cornières horizontales en inox soudées sur la virole tous les 1,5 à 2 m) empêchent le tassement de l’isolation sous son propre poids — un point souvent négligé qui crée des ponts thermiques après quelques années sur les cuves sans cette disposition.
Les panneaux PIR (polyisocyanurate, λ = 0,022-0,025 W/m·K) offrent une meilleure performance thermique à épaisseur égale, utile pour les grandes cuves où l’épaisseur de laine minérale équivalente deviendrait encombrante. Ils sont préférés pour les cuves à espace restreint ou pour les cuves froides. Pour les cuves à haute température (> 120°C), vérifier la tenue thermique du PIR (limite constructeur généralement 130°C en continu). Pour le calorifugeage de la tuyauterie et des vannes raccordées aux cuves, des matelas amovibles spécifiques sont disponibles.
Isolation des cuves froides et cryogéniques : spécificités
Pour les cuves d’eau glacée (6-12°C) ou de liquides froids de process, la contrainte principale est le contrôle de la vapeur d’eau : la migration de vapeur de l’ambiance vers la surface froide entraîne condensation et givrage à l’intérieur de l’isolant, le dégradant progressivement. La solution standard est l’isolation en panneaux PIR avec parement aluminium intégré faisant office de pare-vapeur continu, ou en mousse polyuréthane projetée avec revêtement étanche de finition.
Pour les applications cryogéniques (azote liquide –196°C, GNL –162°C), on sort du domaine du calorifugeage courant : ces cuves utilisent des systèmes de double paroi sous vide (isolation par vide poussé, ≤ 10⁻³ mbar) ou des remplissages en perlite expansée entre les deux parois (λ équivalent = 0,002-0,005 W/m·K sous vide). Ces équipements sont livrés entièrement isolés par le constructeur et ne font pas l’objet de travaux de calorifugeage sur site.
Points singuliers des cuves : piquages, trappes, agitateurs
Les points singuliers d’une cuve sont souvent laissés non isolés, représentant pourtant 10 à 20 % des pertes totales de l’équipement. Les principaux sont :
- Piquages (nozzles) : chaque tube de raccordement (arrivée, sortie, retour, vidange, mesure) est une pont thermique conducteur. Solution : matelas amovibles en laine minérale avec enveloppe inox ou tôle aluminium, sur mesure selon le DN et la longueur du piquage. Voir notre guide sur l’isolation des brides de tuyauterie industrielles.

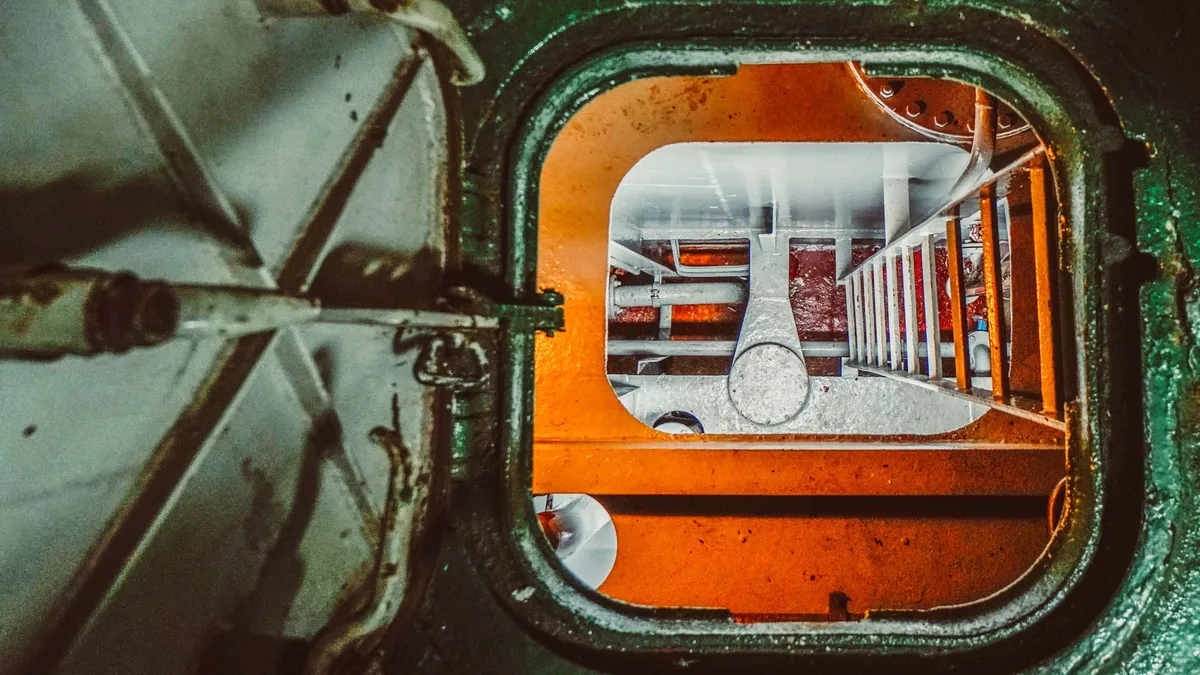

- Trappes d’homme (manways) : couvercle boulonné DN 400 à DN 600, ouvert régulièrement pour inspection. Section d’isolation amovible sur couverture avec fixation à quarts de tour ou à vis papillon.
- Agitateurs : l’arbre d’agitateur traversant le toit crée une discontinuité. L’isolation du toit est découpée autour du palier traversant et recréée avec des demi-coques ajustées au diamètre de l’arbre.
- Thermomètres, indicateurs de niveau, soupapes : chaque instrument est une discontinuité potentielle. Les instruments non démontables sont contournés par l’isolation ; les instruments démontables (calorifuges des soupapes de sûreté) reçoivent des housses amovibles dédiées.
Un audit préalable avec relevé photographique de tous les points singuliers est indispensable avant toute commande de matelas sur mesure. Consultez notre article sur l’audit calorifugeage pour la méthode de repérage systématique.
Mise en œuvre : étapes et bonnes pratiques
L’isolation d’une cuve se déroule en plusieurs étapes coordonnées avec l’exploitation. Préparation de la virole : nettoyage de la paroi externe (brossage ou sablage léger si corrosion superficielle), application d’une couche d’antirouille ou d’une peinture de protection thermique si la cuve doit rester en service. Pose des cornières de support : soudage des cornières horizontales de maintien de l’isolation tous les 1,5 m sur toute la hauteur. Mise en place de l’isolation : les matelas sont enroulés sur la virole par panneaux de 1 m de large, joints à recouvrement de 50 mm minimum, maintenus provisoirement par des filets de maintien avant agrafage définitif.
Pose du parement aluminium : les viroles en tôle aluminium 0,8 mm sont posées de bas en haut, joints horizontaux à recouvrement de 80 mm orientés vers le bas (anti-infiltration eau pluviale pour cuves extérieures). Les joints verticaux sont à recouvrement de 30 mm et fixés par vis autoperforantes inox. Pour les cuves extérieures, le sommet de l’ensemble reçoit un chapeau de toit en aluminium étanche à l’eau avec relevé de 100 mm minimum. Enfin, traitement des points singuliers : chaque piquage, bride et trappe est traité individuellement avec des sections d’isolation sur mesure, fixées de façon à être démontables sans endommager l’isolation principale de la virole. Pour les épaisseurs à retenir selon la température, s’appuyer sur la méthode de l’épaisseur économique de l’isolant.
En résumé
L’isolation d’une cuve ou d’un réservoir industriel est l’une des actions à meilleur ROI du calorifugeage industriel : les surfaces sont importantes, les températures souvent élevées, et les équipements passent souvent inaperçus lors des audits. Pour une cuve de 300 m² à 80°C, l’économie annuelle dépasse 100 000 €/an avec un retour sur investissement souvent inférieur à 12 mois. Les matelas laine de roche (80-150 mm, parement aluminium) sont la solution standard pour les cuves chaudes ; les panneaux PIR s’imposent pour les cuves froides. Les points singuliers (piquages, trappes, instruments) doivent impérativement être traités avec des sections amovibles. La fiche CEE IND-UT-113 peut financer 20 à 40 % du coût des travaux. Pour aller plus loin, consultez notre guide sur le calorifugeage industriel, principe et CEE.
Questions fréquentes
Quelle épaisseur d'isolation prévoir pour une cuve de stockage de fioul lourd à 80°C ?
Pour une cuve de stockage de fioul lourd maintenue à 80°C, l'épaisseur d'isolation recommandée selon la norme EN ISO 12241 est de 80 à 120 mm de laine minérale (laine de roche λ = 0,036 W/m·K), avec un parement en tôle aluminium de 0,8 mm. Le calcul exact dépend de la température ambiante minimale (typiquement –5°C à –15°C pour une cuve extérieure en France), du diamètre et de la hauteur de la cuve, et de la puissance de maintien en température disponible. À 100 mm de laine de roche sur une cuve de 10 m de diamètre × 8 m de haut (surface ≈ 330 m²), la perte thermique résiduelle est d'environ 12 kW au lieu de 110 kW non isolée, soit une économie de 98 kW × 8 760 h = 858 720 kWh/an. Sur la durée de vie de l'isolation (20-25 ans), le retour sur investissement est excellent. L'épaisseur économique optimale est celle qui minimise le coût total (investissement + coût des pertes thermiques actualisé sur 20 ans), calculée selon la méthode de l'<a href="https://bureauecologie.fr/epaisseur-economique-isolant-calcul-optimum-technico-economique/">épaisseur économique de l'isolant</a>. Pour les cuves de bitume (160-200°C), l'épaisseur monte à 150-200 mm pour maintenir la perméabilité du produit et réduire la consommation de vapeur de maintien en température.
Peut-on isoler le fond et le toit d'une cuve cylindrique verticale de la même façon que les parois latérales ?
Non, le fond et le toit d'une cuve cylindrique verticale nécessitent des traitements différents des parois latérales. Le fond (assise) : pour les cuves posées sur fondation béton ou charpente, le fond est souvent très difficile d'accès — il peut être isolé par des panneaux PIR posés entre la structure de support et la virole de fond, avant montage, ou par projection de mousse polyuréthane. Pour les cuves sur virole de support (skirt), des matelas laine minérale peuvent être fixés sur le pourtour de la virole. Le toit fixe : il reçoit des panneaux préfabriqués en laine minérale avec parement aluminium posés à plat, mais il faut prévoir une surface portante (tôle striée ou caillebotis) si le toit doit être accessible pour la maintenance des instruments. Le toit flottant (floating roof) : par définition, un toit flottant se déplace verticalement lors des variations de niveau — il est impossible à isoler. Les cuves à toit flottant sont généralement non isolées thermiquement, ou équipées d'un chauffage électrique de fond. Les nozzles (piquages) et les trappes d'homme (manways) doivent être traités avec des sections d'isolation amovibles, comme décrit pour les <a href="https://bureauecologie.fr/matelas-isolants-points-singuliers-prix-pose/">matelas isolants sur points singuliers</a>.
Quelle est la différence entre l'isolation d'une cuve chaude et d'une cuve froide (eau glacée, cryogénie) ?
L'isolation d'une cuve froide suit des principes opposés à celle d'une cuve chaude en termes de contrôle de la vapeur d'eau. Pour une cuve chaude (> 30°C), la vapeur migre vers l'extérieur de l'isolation — un simple parement aluminium ou une tôle de finition suffit, car la migration de vapeur n'est pas un problème (gradient de température correct). Pour une cuve froide (eau glacée 6-12°C, eau de process froid 0°C à –20°C), la vapeur d'eau de l'ambiance migre vers la paroi froide et condense dans ou sur l'isolation — il faut impérativement un pare-vapeur continu côté ambiance, intégré au système d'isolation. Les solutions pour cuves froides incluent : panneaux PIR/PUR avec parement aluminium intégré (pare-vapeur λ = 0,022-0,025 W/m·K, excellent rapport thermique/épaisseur) ; mousse polyuréthane projetée avec un revêtement étanche en finition ; isolation en verre cellulaire (FOAMGLAS) qui est sa propre barrière vapeur. Pour les cuves cryogéniques (azote liquide –196°C, GNL –162°C, CO₂ liquide –78°C), les exigences sont bien plus sévères : doubles parois sous vide (isolation sous vide), perlite expansée ou aérogel. Ces applications sortent du cadre des travaux courants de calorifugeage industriel et relèvent d'ingénierie spécialisée.
Les primes CEE s'appliquent-elles à l'isolation d'une cuve ou d'un réservoir industriel ?
Oui, l'isolation thermique des cuves et réservoirs industriels est éligible aux certificats d'économies d'énergie (CEE) dans le cadre de la 6ème période (2022-2026). Deux fiches CEE sont principalement applicables : <strong>IND-UT-113</strong> "Isolation thermique des équipements de stockage de fluides caloporteurs ou frigoporteurs" — cette fiche couvre spécifiquement les cuves et réservoirs. Le volume de kWh cumac est calculé à partir de la surface isolée, de la température de stockage et du gain d'isolation (différence entre coefficient U avant et après travaux). <strong>IND-UT-116</strong> "Isolation des points singuliers des réseaux de chaleur et de froid industriels" — applicable pour les piquages, vannes et accessoires associés aux cuves. En pratique, pour une cuve de 300 m² de surface isolée, à 80°C, les kWh cumac générés peuvent financer 20 à 40 % du coût des travaux selon les conditions de marché CEE. Le dossier doit être constitué avant le début des travaux avec un délégataire accrédité. Les travaux d'isolation des cuves font également l'objet d'un audit préalable dans le cadre des démarches de <a href="https://bureauecologie.fr/audit-calorifugeage-reperer-points-singuliers-non-isoles/">audit calorifugeage</a> pour identifier les équipements prioritaires.
Quel matériau choisir pour isoler une cuve de cuisson agroalimentaire à 100°C exposée aux lavages haute pression ?
Pour une cuve de cuisson agroalimentaire à 100°C exposée aux lavages haute pression (nettoyage en place — NEP ou nettoyage extérieur vapeur/eau chaude), les exigences hygiéniques et mécaniques orientent vers des solutions spécifiques différentes du calorifugeage industriel standard. La principale contrainte est l'étanchéité totale du parement extérieur à l'eau et aux produits nettoyants, car la laine minérale gorgée d'eau perd 80 % de ses performances thermiques. Les solutions recommandées : <strong>Panneaux sandwich inox/laine de roche/inox</strong> — le parement en acier inoxydable 304L ou 316L est résistant aux projections d'eau et aux produits de nettoyage (acides, soudes), soudé ou agrafé sur cadre inox. C'est la solution premium pour les secteurs alimentaire, pharmaceutique et chimique. <strong>Coquilles PIR avec parement PVC ou aluminium laqué</strong> — moins onéreuses mais à proscrire si risque d'impact ou de produits corrosifs forts. <strong>Mousse polyuréthane projetée avec revêtement époxy</strong> — bon marché à la pose mais difficile à inspecter et à remplacer en cas de dégradation partielle. Dans tous les cas, les joints entre panneaux doivent être en silicone alimentaire et les supports en inox. Référencer la réglementation HACCP pour la zone d'installation. Consulter également notre guide sur le <a href="https://bureauecologie.fr/calorifugeage-industriel-principe-cee-economies/">calorifugeage industriel et ses enjeux CEE</a>.
